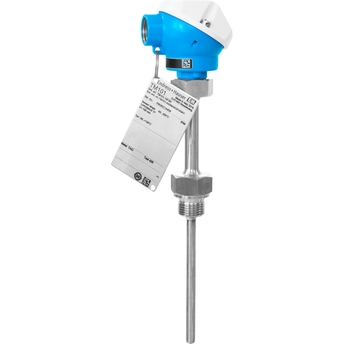

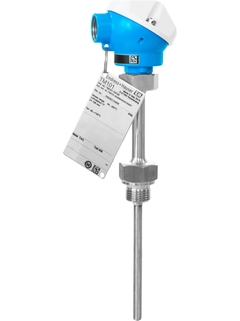

iTHERM ModuLine TM101 工业温度计

热电阻或热电偶温度计，直接安装在各类工业应用场合中

基本型温度计可靠进行温度测量，带标准延长颈，铠装芯子不可替换，在非危险区中测量。温度计安装在带Bluetooth®的模块化变送器中，带4...20 mA输出，采用HART®通信；同直接线方式相比，测量精度更高。

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
测量精度

Class A acc. to IEC 60751
Class B acc. to IEC 60751
Class standard acc. to ASTM E230
Class 2 acc. to IEC 60584-2

响应时间

t90 around 17 s
depending on configuration

最大过程压力（静压）

depending on the configuration

工作温度范围

Basic PT100 TF:
-50 °C …200 °C
(-58 °F …392 °F)
Thermocouple:
Typ K up to 600 °C (1.112 °F)

所需最大插入深度

up to 1.000,0 mm (39'')

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

TM101

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
高性价比，全球快速发货
产品选型简单，智能设计，便于维护
配备多种过程连接
Bluetooth®连接（可选）

应用领域
应用广泛
测量范围：-50...+650 °C (-58...+1202 °F)
最大压力：50 bar (725 psi)
最高防护等级：IP68
在非危险场合中使用

特征和规格

测量原理

热电阻
特点/应用

Basic technologie

metric style

universal range of application

direct process contact
热保护套管

without, direct process contact
铠装芯子/探头

Basis Sensortechnologie
热保护套管外径

Insert:

6,0 mm
所需最大插入深度

up to 1.000,0 mm (39'')
热保护套管材质

Insert Material:

316L (1.4404)

Alloy 600 (2.4816)
过程连接

Thread:

G1/2", G1/4"

NPT1/2"

M18x1.5, M20x1.5

Cap-nut:

G1/2", G3/4"

Compression fitting, also spring load:

NPT1/2", G1/2"
热保护套管末端类型

straight
工作温度范围

Basic PT100 TF:

-50 °C …200 °C

(-58 °F …392 °F)

Thermocouple:

Typ K up to 600 °C (1.112 °F)
最大过程压力（静压）

depending on the configuration
测量精度

Class A acc. to IEC 60751

Class B acc. to IEC 60751

Class standard acc. to ASTM E230

Class 2 acc. to IEC 60584-2
响应时间

t90 around 17 s

depending on configuration
模块化温度变送器

yes (4 … 20 mA; HART)

显示更多
显示更少

文档/手册/软件

下载类型

过滤

iTHERM ModuLine TM101
Metric version with basic technology, non-replaceable insert for all
standard applications

技术信息(TI)
Modular thermometers Operating Instructions
Universal modular thermometers with RTD or TC insert for industrial
applications

操作手册（BA）
TRxx、TCxx、TS211、iTHERM TS111、TM211、TPx100、TSx310、TM1x1、TM411、TM412
温度计和测温芯子
Ex nA IIC T6-T1 Gc

Ex 防爆说明(XA)
Process RTD General purpose
产品型号: TM101-
一致性声明编号: HE_01244_01.20
制造商规格: RoHS

Manufacturer Declaration

中文
Process TC Heavy duty, Process TC General purpose, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, Low cost RTD General purpose
产品型号: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
一致性声明编号: EC_00136_02.16

EU Declaration

德语 , 英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code 71367427

  垫片

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71182602

  密封

  5x O-ring 3.69x1.78 5x 0-ring 74.7x2.75

  显示详细信息隐藏详细信息
- Order code 71367414

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71367420

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71367425

  铜密封圈

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code 71369768

  O-Ring 71X3 silicone 70° Shore A

  显示详细信息隐藏详细信息
- Order code 71438347

  Spare parts kit copper ring M18 (10 p)

  Packing unit: 10 pieces

  显示详细信息隐藏详细信息
- Order code TK40-

  Compression Fitting TK40

  Weld-in compression fitting with hygienic design. For applications in the food/ beverages and pharmaceutical industries.

  显示详细信息隐藏详细信息
- Order code TA20AB-

  Terminal Head TA20AB

  Terminal head for temperature assemblies, simple execution, lid fixed by screws. Inner geometry acc. to DIN EN 50446.

  显示详细信息隐藏详细信息
- Order code TA30A-

  Terminal Head TA30A

  Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息
- Order code TA30EB-

  Terminal Head TA30EB

  Retainer for terminal block or head transmitter + optional display. Cover: low, threaded, optional window. Material: Aluminium. Coating: Polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...+150oC (housing). Protection: IP66/68, NEMA 4X (housing).

  显示详细信息隐藏详细信息
- Order code TS111-

  Insert iTHERM TS111

  Replaceable. Metric version according DIN43735.

  显示详细信息隐藏详细信息
- Order code TMT180-

  iTEMP TMT180, Head Transmitter Pt100

  Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code TMT71-

  iTEMP TMT71, Transmitter 4-20mA

  2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  显示详细信息隐藏详细信息
- Order code TMT72-

  iTEMP TMT72, Transmitter HART

  2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  显示详细信息隐藏详细信息
- Order code DIENST-

  Service

  显示详细信息隐藏详细信息

显示更多
显示更少
