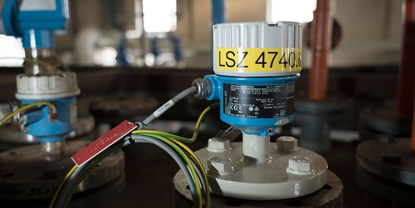

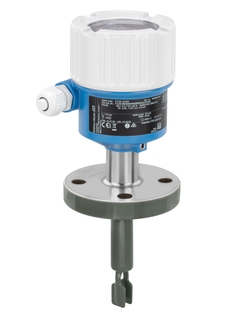

Liquiphant FTL62 - the coated sensor for aggressive media

Liquiphant FTL62 with LED module — The new Liquiphant FTL62

Preventive maintenance is possible with corrosion detection via Heartbeat Technology

Liquiphant with permanent function check is the safe choice for point level detection in liquids

A level switch for aggressive and pumpable liquids

Liquiphant FTL62 has a strong focus on specific applications with aggressive liquids and simplicity with easy proof testing, reliability and safety (SIL) with compliance to IEC 61508, API 2350 and WHG. The vibronic device is determined for a safe and active measuring technology in aggressive liquids and want a reliable and proven point level detection for tank overfill prevention and pump dry run protection. The FTL62 is easy to use, has a digital connection and gives a real-time data at hand.

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
过程温度

过程温度

过程压力（绝压）/最大过压限定值

Vacuum...40 bar
Vacuum...580 psi

最小介质密度

最小介质密度

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

FTL62

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
Universal measuring principle for limit detection – proven vibronic technology

Developed according IEC 61508 for highest safety – SIL2/3 applications (3rd party approved)
Periodic proof testing is quickly and simple organized with guided wizards via the...

显示更多
Universal measuring principle for limit detection – proven vibronic technology

Developed according IEC 61508 for highest safety – SIL2/3 applications (3rd party approved)
Periodic proof testing is quickly and simple organized with guided wizards via the SmartBlue-App or via a test button or magnetic pin from outside. Via these ways, you can initiate the instrument for a fast and easy testing of the safety loop
Heartbeat Technology allows safe, continuous diagnostics and a simple verification
Heartbeat Diagnostics:Permanent diagnostics increase the safety of the plant. You connect your device via the SmartBlue-App and you easily have real time diagnostics at hand
Heartbeat Verification: The device can be verified without process interruption. The verification report is generated automatically
Heartbeat Monitoring:With the frequency tracking of the sensor data you have all information at hand for predictive maintenance and process optimization strategies

显示更少

应用领域
Point level switch with extension tube for pumpable liquids

Coated sensor for aggressive media: ECTFE (Halar), PFA (EdlonTM, Ruby Red, conductive), Enamel

Process temperature: -60 °C to +150°C

Process pressure: -1 to +40bar

Ambient temperature: -60...

显示更多
Point level switch with extension tube for pumpable liquids

Coated sensor for aggressive media: ECTFE (Halar), PFA (EdlonTM, Ruby Red, conductive), Enamel

Process temperature: -60 °C to +150°C

Process pressure: -1 to +40bar

Ambient temperature: -60 to +70°C

Viscosity up to 10,000mm2/s (cSt)

Process connections: Threads, flanges and hygienic process connection (Tri-Clamp)

International explosion protection certificates, overfill prevention WHG, SIL, marine approvals

显示更少

特征和规格

测量原理

液体音叉
特点/应用

Compact vibronic device with highly corrosion-resistant coating for aggressive media,

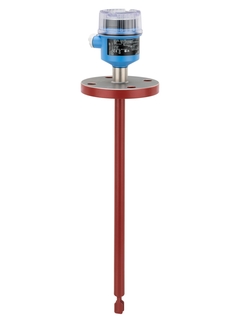

Optional extension tube up to 3 m (9.8ft),

Modular housing concept
特点

特点
电源/通信

19...253V AC / 2-wire,

10...55V / DC-PNP 3-wire,

9...20V DC with relay DPDT,

19...253V AC or 19...55V DC with relay DPDT,

2-wire NAMUR,

2-wire PFM
环境温度

-60 °C...+70 °C

(-51 °F...+158 °F)
过程温度

过程温度
过程压力（绝压）/最大过压限定值

Vacuum...40 bar

Vacuum...580 psi
最小介质密度

最小介质密度
主要接液部件

ECTFE,

PFA (Edlon, RubyRed or conductive)

316L

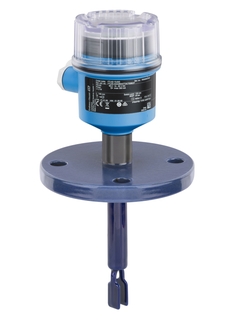

Enamel
过程连接

过程连接
传感器长度

Up to 3 m (9.8ft)
通信

2-wire direct load

DC-PNP 3-wire

Relays

NAMUR

PFM

Bluetooth® wireless technology
证书和认证

ATEX, IEC Ex
安全认证

安全认证
设计认证

EN 10204-3.1

ASME B31.3 Process Piping

CRN
选项

Ambient temperature down to -60 °C (-76 °F),

Heavy duty stainless steel housing
组件

FTL325P Interface PFM

FTL325N Interface NAMUR

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Density Computer FML621 with Liquiphant FTL62 Density
Vibronic

技术信息(TI)
Liquiphant FTL62
Vibronic

技术信息(TI)
Liquiphant FTL62
Vibronic

操作手册（BA）
Liquiphant FTL62 Density
Vibronic

操作手册（BA）
Liquiphant FTL62
Vibronic

Short Instruction (KA)

11/20

英语
Liquiphant FTL62 Density
Vibronic

Short Instruction (KA)

11/20

英语
Dummy plug M20×1.5, dummy plug NPT½
Liquiphant, Gammapilot,
Cerabar, Deltabar
Prothermo NMT81

安装指南(EA)
Cable gland M20x1.5
Liquiphant, Gammapilot
Cerabar, Deltabar

安装指南(EA)
Cover, cover seal
Liquiphant FTL41, FTL51B, FTL62, FTL64
Gammapilot FMG50
Cerabar PMC51B, PMP51B, PMC71B, PMP71B
Deltabar PMD55B, PMD75B, PMD78B

安装指南(EA)
Terminal module, 4 to 20 mA
Gammapilot FMG50, Prothermo NMT81
Cerabar PMC71B, PMP71B
Deltabar PMD75B, PMD78B
Liquiphant FTL51B, FTL62, FTL64

安装指南(EA)
Ground terminal
Liquiphant, Gammapilot,
Cerabar, Deltabar

安装指南(EA)
LED module VU120
Liquiphant FTL51B, FTL62, FTL64

安装指南(EA)
Bluetooth module VU121
Liquiphant FTL51B, FTL62, FTL64

安装指南(EA)
M12 plug (housing side)
Liquiphant, Gammapilot,
Cerabar, Deltabar

安装指南(EA)
Electronic insert FEL6x
Liquiphant FTL51B, FTL62, FTL64

安装指南(EA)
Liquiphant FTL62
ATEX:
II 1/2 G Ex ia IIC/IIB T6...T1 Ga/Gb
II 2 G Ex ia IIC/IIB T6...T1 Gb
II 1/2 D Ex ia IIIC Txxx°C Da/Db
II 2 D Ex ia IIIC Txxx°C Db
IECEx:
Ex ia IIC/IIB T6...T1 Ga/Gb
Ex ia IIC/IIB T6...T1 Gb
Ex ia IIIC Txxx°C Da/Db
Ex ia IIIC Txxx°C Db

Ex 防爆说明(XA)
Liquiphant FTL62
ATEX:
II 1/2 G Ex ia IIC/IIB T6...T1 Ga/Gb
II 2 G Ex ia IIC/IIB T6...T1 Gb
IECEx:
Ex ia IIC/IIB T6...T1 Ga/Gb
Ex ia IIC/IIB T6...T1 Gb

Ex 防爆说明(XA)
Liquiphant FTL62
ATEX:
II 1/2 G Ex db eb IIC/IIB T6...T1 Ga/Gb
II 2 G Ex db eb IIC/IIB T6...T1 Gb
IECEx:
Ex db eb IIC/IIB T6...T1 Ga/Gb
Ex db eb IIC/IIB T6...T1 Gb

Ex 防爆说明(XA)
Liquiphant FTL62
ATEX:
II 3 G Ex ec IIC/IIB T6...T1 Gc
II 3 G Ex ec nC IIC/IIB T6...T1 Gc
II 3 D Ex tc IIIC Txxx°C Dc
IECEx:
Ex ec IIC/IIB T6...T1 Gc
Ex ec nC IIC/IIB T6...T1 Gc
Ex tc IIIC Txxx°C Dc

Ex 防爆说明(XA)
Liquiphant FTL62
ATEX:
II 1/2 G Ex db IIC/IIB T6...T1 Ga/Gb
II 2 G Ex db IIC/IIB T6...T1 Gb
II 1/2 D Ex ta/tb IIIC Txxx°C Da/Db
II 2 D Ex tb IIIC Txxx°C Db
IECEx:
Ex db IIC/IIB T6...T1 Ga/Gb
Ex db IIC/IIB T6...T1 Gb
Ex ta/tb IIIC Txxx°C Da/Db
Ex tb IIIC Txxx°C Db

Ex 防爆说明(XA)
Liquiphant FTL62
ATEX:
II 1/2 G Ex db IIC/IIB T6...T1 Ga/Gb
II 2 G Ex db IIC/IIB T6...T1 Gb
IECEx:
Ex db IIC/IIB T6...T1 Ga/Gb
Ex db IIC/IIB T6...T1 Gb

Ex 防爆说明(XA)
Bluetooth® module VU121
Suitable for Liquiphant FTL51B, FTL62, FTL64
Certified according to:
ATEX/IECEx:
Ex ia, Ex db, Ex db eb, Ex ec,
Ex ta/tb, Ex tb, Ex tc
EPL:
Ga, Ga/Gb, Gb, Gc, Da/Db, Db, Dc

Ex 防爆说明(XA)
Adapter/cable gland
Level measurement, pressure measurement

特殊资料(SD)
Bluetooth® module VU121
Remote operation via Bluetooth® wireless technology

特殊资料(SD)
Liquiphant FTL51B, FTL62, FTL64
Application package
Heartbeat Verification + Monitoring

特殊资料(SD)
Weather protection cover
Level measurement, pressure measurement

特殊资料(SD)
M12 socket
Accessories for Liquipoint, Liquitrend, Liquiphant, Ceraphant, Cerabar,
Deltabar, Gammapilot

特殊资料(SD)
Liquiphant FTL62 Density and Density Computer FML621
Vibronic

特殊资料(SD)
Cable gland M20 Ex d
for the Japanese market

特殊资料(SD)
Liquiphant FTL62 with electronic insert FEL68
Vibronic

Functional Safety (FY)

09/20

英语
Liquiphant FTL62 with electronic insert FEL64, FEL64DC
Vibronic

Functional Safety (FY)

09/20

英语
Liquiphant FTL62 with electronic insert FEL62
Vibronic

Functional Safety (FY)

09/20

英语
Liquiphant FTL62 with electronic insert FEL61
Vibronic

Functional Safety (FY)

09/20

英语
Liquiphant FTL62 with electronic insert FEL67
Vibronic

Functional Safety (FY)

09/20

英语
