振动式限位检测- FTL325P Nivotester
开关单元采用本安信号电路,用于连接Liquiphant或Soliphant
FTL325P开关单元用于液体储罐和固体料仓内限位测量,适用于爆炸危险区域,也可用于泵进口管道内的液体监测,防止泵空转;适用于有毒的易燃或非易燃液体储罐的过溢保护;二点控制和限位检测,最多连接3个测量点;与带FEL57电子插件的Liquiphant配套使用时,符合IEC 61508标准,满足SIL3功能安全要求。
- F
- L
- E
- X
FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
快速选择
个性化配置
-
优势

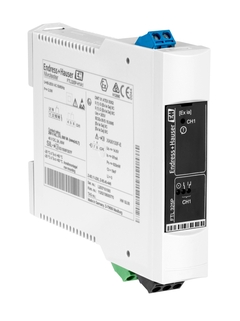

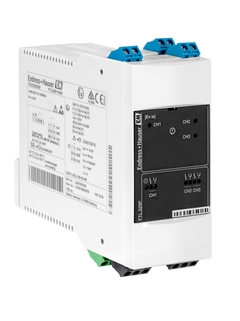

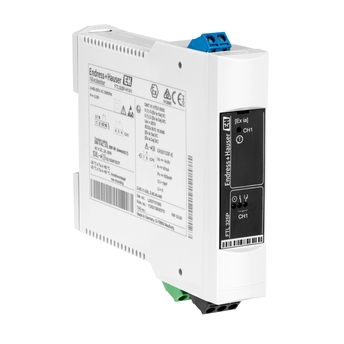

Nivotester FTL325P可连接1个、2个或3个测量元件(1,2或3通道设备)
本安型信号电路达到EEx ia级, 可在爆炸危险区域使用
在线监测保证功能安全达到SIL2级,简化的WHG/SIL验证测试,一键完成
DIN导轨外壳便于并排安装在开关箱的标准导轨上
可插拔端子模块,接线简单
输入、输出及电源信号相互电气隔离
-
应用领域
控制单元采用本安型信号电路,用于连接液体音叉或固体音叉.
环境温度: -20 to +70 °C (-4 to +158°F)
国际防爆认证, 适用有毒的易燃或非易燃液体储罐的过溢保护, 适合船用
文档/手册/软件
-
Nivotester FTL325P
音叉信号转换器
技术信息(TI) -
Nivotester FTL325P(三通道型)
音叉信号转换器
操作手册(BA) -
Nivotester FTL325P(单通道型)
音叉信号转换器
操作手册(BA) -
Nivotester FTL325P(单通道型)
音叉信号转换器
Short Instruction (KA)09/20英语 -
Nivotester FTL325P(三通道型)
音叉信号转换器
Short Instruction (KA)09/20英语 -
Nivotester FTL325
Betriebsanleitung
Mit eigensicherem Signalstromkreis zum Anschluss an Messaufnehmer
Liquiphant und SoliphantShort Instruction (KA)07/15德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语 -
Nivotester FTL 325 P-
1
1Bedienungsanleitung
Füllstandgrenzschalter mit PFM- Eingang.
Short Instruction (KA)07/15德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语 -
Bedienungsanleitung/ Operating Instuctions Liquiphant M/S + FEL57
Selbsttest
Self testShort Instruction (KA)02/17德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语 -
Safety Instructions
Nivotester FTL325P
Class I, II, III
Division 1 or 2
Groups A, B, C, D, E, F, G
Class I, Zone 0, Ex ia IICEx 防爆说明(XA) -
Nivotester FTL325P
ATEX:
II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
IECEx:
[Ex ia Ga] IIC
[Ex ia Da] IIICEx 防爆说明(XA) -
Nivotester FTL325P
[Ex ia Ga] IIC
Ex 防爆说明(XA) -
Nivotester FTL325P
ATEX:
II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
IECEx:
Ex nA nC [ia Ga] IIC T4 GcEx 防爆说明(XA) -
Safety Instructions
Nivotester FTL325P
ATEX: II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC
IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC
DMT 01 ATEX E 052; IECEx BVS 15.0085Ex 防爆说明(XA) -
Nivotester FTL325P
[Ex ia Ga] IIC X
[Ex ia Da] IIIC XEx 防爆说明(XA) -
Safety Instructions
Nivotester FTL325P
Class I, II, III
Division 1 or 2
Groups A, B, C, D, E, F, G
Class I, Zone 0, AEx ia IICEx 防爆说明(XA) -
Nivotester FTL325P
[Ex ia Ga] IIC
[Ex ib Gb] IICEx 防爆说明(XA) -
Nivotester
FTL325P
CSA
Drawing No.: 960511-0071 A
Drawing Type: Installation Drawing证书FM/CSA (ZD) -
Nivotester
FTL325P
FM
Drawing No.: 960511-0070 A
Drawing Type: Control Drawing证书FM/CSA (ZD) -
Nivotester
FTL325P
CSA
Drawing No.: 960006046 B
Drawing Type: Installation Drawing证书FM/CSA (ZD) -
Liquiphant M/S FTL5x(H), FTL51C, FTL7x + Nivotester FTL325P
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
特殊资料(SD) -
Functional safety manual (SIL)
Liquiphant M FTL5, FTL7 with Nivotester FTL325P
Level limit switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticals特殊资料(SD) -
Functional Safety Manual (SIL)
Liquiphant M/S with FEL57 and
FTL325P
Level limit switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticals特殊资料(SD) -
Liquiphant M/S FTL5x(H), FTL51C, FTL7x + Nivotester FTL325P
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
特殊资料(SD) -
Soliphant M FTM50, FTM51, FTM52 + Nivotester FTL325P
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
特殊资料(SD) -
Liquiphant M/S with electronic insert FEL57 + Nivotester FTL325P
Functional Safety Manual
Special Documentation
Point level measuring system
特殊资料(SD) -
Soliphant M with electronic insert FEM57 + Nivotester FTL325P
Functional Safety Manual
Special Documentation
Point level measuring system
特殊资料(SD) -
Nivotester FTL325P
Vibronic
Liquiphant + FEL67Functional Safety (FY)08/20英语 -
Nivotester: FTL325P
Manufacturer information for users regarding software updates (NE53)
Nivotester: FTL325P
Hardware: HW-V02.00
Manufacturer information for users regarding software updates (NE53)生产商信息(MI) -
Solutions in tanker loading
Protect your profit, protect your people
竞争力手册(CP)08/13英语 -
Overfill protection in a Propylene Oxide (PO) storage tank
SIL2 rated Liquiphant FTL51 high level switch and Nivotester FTL325P
with push-button test possibility案例分析(CS)10/07英语 -
Liquiphant in overfill protection
Liquiphant FTL51 and Nivotester FTL325P (PFM) are used for overfill
protection for critical liquids案例分析(CS)06/10英语 -
Maßgeschneiderte Automatisierungslösung
Endress+Hauser automatisiert Tankdachentwässerung
案例分析(CS)05/17德语 -
Overfill prevention / WHG / Calculation Tool
Überfüllsicherung / WHG / Berechnungstool
Windows 10 - Update >> Fixed view for prints / Ausdruck
Liquiphant FTL31/33; FTL50/50H/51/51C/51H; FTL70/71; FTL80/81/85
Nivotester FTC325, FTL325N/325P; FTW375W
Minicap FTC260/262
Liquicap FMI21; FMI51/52; FTI51/52
Liquipoint FTE31/33L设置软件Language neutral -
Nivotester
产品型号: FTL325P-
一致性声明编号: HE_00590_01.17
制造商规格: RoHSManufacturer Declaration中文 -
Nivotester, Solicap S
产品型号: FTI77-, FTL325N-, FTL325P-, FTW325-
一致性声明编号: HE_00339_01.16Manufacturer Declaration德语 , 英语 -
Nivotester
产品型号: FTL325N-, FTL325P-
一致性声明编号: HE_00717_01.17
制造商规格: Explosion protectionManufacturer Declaration德语 -
Nivotester
产品型号: FTL325P-
一致性声明编号: HE_00979_01.18Manufacturer Declaration德语 -
Nivotester
产品型号: FTL325N-, FTL325P-
一致性声明编号: EC_00528_02.17EU Declaration德语 , 英语 , fr -
Nivotester
产品型号: FTL325N-, FTL325P-
一致性声明编号: EC_00549_03.17EU Declaration德语 , 英语 , fr -
Liquiphant, Nivotester
产品型号: FTL325P-, FTL62-
一致性声明编号: SIL_00354_01.20SIL Declaration英语 -
Liquiphant, Nivotester
产品型号: FTL325P-, FTL51B-, FTL62-, FTL64-
一致性声明编号: SIL_00352_01.20SIL Declaration英语 -
Liquiphant, Nivotester
产品型号: FTL325P-, FTL62-
一致性声明编号: SIL_00356_01.20SIL Declaration英语 -
Liquiphant, Nivotester
产品型号: FTL325P-, FTL62-
一致性声明编号: SIL_00353_01.20SIL Declaration英语 -
Liquiphant, Nivotester
产品型号: FTL325P-, FTL62-
一致性声明编号: SIL_00355_01.20SIL Declaration英语 -
Liquiphant M, Liquiphant S, Nivotester
产品型号: FTL325P-, FTL50-, FTL51-, FTL70-, FTL71-
一致性声明编号: SIL_00070_03.15SIL Declaration英语 -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
产品型号: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05531Miscellaneous俄语 -
Nivotester
产品型号: FTC325-, FTL325N-, FTL325P-, FTW325-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TC BY_112 11.01. TP004 003 137Miscellaneous俄语 -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
产品型号: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05528Miscellaneous俄语 -
Nivotester, Liquipoint, Nivotester FailSafe
产品型号: FTC325-, FTL325N-, FTL325P-, FTL375P-, FTW325-, FTL825-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: TС RU D-DE.MU62.B.02537Miscellaneous俄语 -
Nivotester
产品型号: FTL325P-
地区/国家: Japan
认证机构: TIIS
保护: [Ex ia] IICExplosion Protection日语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: USA
认证机构: FM
类别: I,II,III/1/A,B,C,D,E,F,G/, I/zone 0
保护: AIS, [AEx ia] IICExplosion Protection英语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: Europe (ATEX)
认证机构: EXAM (DMT, BVS)
类别: II (1) D, II (1) G, II II G
保护: IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ga] IICExplosion Protection德语 , 英语 -
Nivotester
产品型号: FTL325N-, FTL325P-, FTW325-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: [Ex ia Da], [Ex ia Ga]Explosion Protection俄语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: Europe (ATEX)
认证机构: EXAM (DMT, BVS)
类别: II (1) D, II (1) G
保护: [Ex ia Da] IIIC, [Ex ia Ga] IICExplosion Protection德语 , 英语 -
Nivotester
产品型号: FTL325P-
地区/国家: Japan
认证机构: TIIS
保护: [Ex ia] IICExplosion Protection日语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: International (IECEx)
认证机构: EXAM (DMT, BVS)
保护: IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ga] IICExplosion Protection英语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: Canada
认证机构: CSA
类别: I,II,III//A,B,C,D,E,F,G, I/zone 0
保护: Ex [ia] IICExplosion Protection英语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: China
认证机构: NEPSI
保护: [Ex ia] IICExplosion Protection中文 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: International (IECEx)
认证机构: EXAM (DMT, BVS)
保护: [Ex ia Da] IIIC, [Ex ia Ga] IICExplosion Protection英语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: China
认证机构: NEPSI
类别: II (1) GD
保护: [Ex ia Ga] IIC, [Ex ib Gb] IICExplosion Protection英语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: Brazil
认证机构: INMETRO
保护: [Ex ia Ga] IICExplosion Protection葡萄牙语 -
Liquiphant M, Liquiphant S, Nivotester
产品型号: SIN110-, SIF111-, SIF101-, RN221-, RMA422-, RMA421-, RIA450-, RIA250-, FXN422-, FXN421-, FTL71-, FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL375N-, FTL372-, FTL370-, FTL325P-, FTL325N-, FTL320-, FTL170Z-, FTL120Z-
地区/国家: Germany
认证机构: DIBt
证书号: Z-65.40-446Overfill Prevention德语 -
Liquiphant M, Liquiphant S, Nivotester
产品型号: SIN110-, FTL51-, FTL51H-, FTL50H-, FTL51C-, SIF111-, SIF101-, RN221-, RMA421-, RIA250-, FXN422-, FXN421-, FTL71-, FTL70-, FTL375P-, FTL375N-, FTL50-, FTL372-, FTL370-, FTL325P-, FTL325N-, FTL320-, FTL170Z-, FTL120Z-
地区/国家: Germany
认证机构: DIBt
证书号: Z-65.11-230Overfill Prevention德语 -
Nivotester
产品型号: FTL325P-
地区/国家: International
认证机构: TÜVSafety Integrity Level (SIL)德语 , 英语 -
Liquiphant M, Liquiphant S, Nivotester
产品型号: FTL51C-, FTL51H-, FTL70-, FTL71-, FTL51-, FEL57-, FTL325P-, FTL50-, FTL50H-
地区/国家: International
认证机构: TÜV
SIL: SIL2/3
安全功能:Safety Integrity Level (SIL)德语 , 英语 -
Liquiphant M, Liquiphant S, Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: International
认证机构: TÜVSafety Integrity Level (SIL)德语 , 英语 -
Nivotester
产品型号: FTL325P-
地区/国家: International
认证机构: TÜVSafety Integrity Level (SIL)德语 , 英语 -
Nivotester
产品型号: FTL325N-, FTL325P-, FTL375N-, FTL375P-
认证机构: ABSMarine英语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: International
认证机构: LRMarine德语 , 英语 -
Nivotester, Nivotester FailSafe
产品型号: FTL325N-, FTL325P-, FTL825-
地区/国家: International
认证机构: RM RSMarine俄语 -
Nivotester
产品型号: FTL325N-, FTL325P-
地区/国家: International
认证机构: DNVGLMarine英语
-
