《技术资料》（TI）

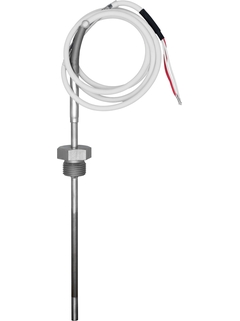

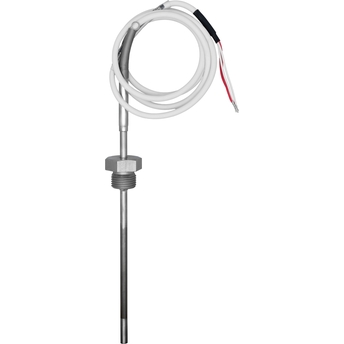

技术资料 Omnigrad T TST310
|
中文版 - 09/2011 |
热电阻(RTD) 温度计
产品规格参数
-
测量精度
Cl. A ，遵循IEC 60751标准
Cl. B ，遵循IEC 60751标准
Cl. AA ，遵循IEC 60751标准 -
响应时间
t50 = 3 s
t90 = 6 s -
最大过程压力（静压）
20 °C时：25 bar (363 psi)
-
工作温度范围
PT 100：
-50...400 °C
(-58...752 °F) -
所需最大插入深度
最大10,000.00 mm (393.70'')
应用领域
RTD探头安装简单，在普通过程应用中测量温度可靠、准确，提供了较高的操作安全性。探头特别适合用于机械设备，实验室仪器和工厂中测量气态和液态戒指，例如空气、水和油。探头外壳不用增加保护套管，直接与过程介质接触，能迅速准确地探测温度瞬间变化
优势
符合用户要求的插入长度，不同的过程连接，灵活性高
响应时间迅速
单、双Pt100传感器可达到IEC 60751 B、A或AA级精确度
可在危险场所使用：本质安全（(Ex ia)和无火花（Ex nA）
-
船级认证
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
老产品
成功案例
下载排行榜
-
-
-
防爆
Product family: Accessories: RTD insert, Accessories: TC insert, Process RTD direct contact, Process RTD general purpose, Process RT D heavy duty, Process RTD hygienic, Process TC direct contact, Process TC direct in contact, Process TC heavy duty
英语版 - 06/2022
Product root: TC15-, TC66-, TEC420-, TM411-, TPC100-, TPR100-, TR10-, TR15-, TR66-, TSC310-, TST310- Region: Great Britain Approval agency: CML Protection: Ex i Zone 0, Ex i Zone 0/1, Ex i Zone 20/21
语言:
英语
版本:
28/06/2022
文件大小:
1.9 MB
文件名:
CML21UKEX21239XIss1.pdf
-
35文档
-
-
《防爆安全指南》（XA）
XA TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
RTD/TC thermometers ATEX/IECEx: Ex ia IIC T6 Ga Ex ia IIC T6 Ga/Gb Ex ia IIIC Txxx °C Da Ex ia IIIC Txxx °C Db
-
-
-
《防爆安全指南》（XA）
Safety instructions
Safety instructions
语言:
英语
版本:
09/08/2022
文件大小:
1 MB
文件名:
XA02908T_01.22.pdf
-
-
-
《防爆安全指南》（XA）
-
-
-
《防爆安全指南》（XA）
TPx100, TSx310, iTHERM TS111
RTD/TC inserts and cable thermometers 0Ех ia IIC T6…T1 Ga Х Ga/Gb Ех ia IIC T6…T1 X Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN ZH 01/11/202113/04/202019/05/2016语言:
英语
版本:
01/11/2021
文件大小:
433.2 KB
文件名:
XA01421TEN_0321.pdf
-
-
-
《防爆安全指南》（XA）
Safety instructions ATEX II1GD or II 1/2 GD
RTD / TC inserts and cable thermometers Omniset TPR100, TPC100, TSx310
EN ZH 01/06/2009语言:
英语
版本:
01/06/2009
文件大小:
1.8 MB
文件名:
XA087ra3_0609.pdf
-
-
-
《防爆安全指南》（XA）
TST310 Safety instructions
Proof of intrinsic safety Control Drawing
语言:
英语
版本:
28/05/2013
文件大小:
136.6 KB
文件名:
XA01168TEN_0113.pdf
-
-
-
《防爆安全指南》（XA）
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN ZH 10/03/202002/11/2016语言:
英语
版本:
10/03/2020
文件大小:
171.9 KB
文件名:
XA01459TEN_0220.pdf
-
-
-
《特殊文档资料》（SD）
Device viewer
Technical documentation in other languages
语言:
英语
版本:
14/07/2021
文件大小:
478.5 KB
文件名:
SD02429R09EN_0121.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
The unit is not repairable
-
没有被分类的
-
-
垫圈
-
没有被分类的
订货号60011575 -
-
垫圈
-
没有被分类的
订货号60011598 -
-
垫圈
-
没有被分类的
订货号60011599 -
-
垫圈
-
没有被分类的
订货号60011600 -
-

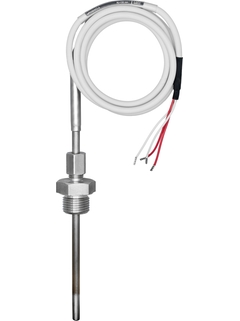

安装件 TA50
-
组装/铠装配件
部件编号订货号CTA50- -
4 products & bundles
4产品
