超声波流量计：泄露检测

超声波流量计

经济型多功能气体和液体流量测量，最大标称口径为DN 4000

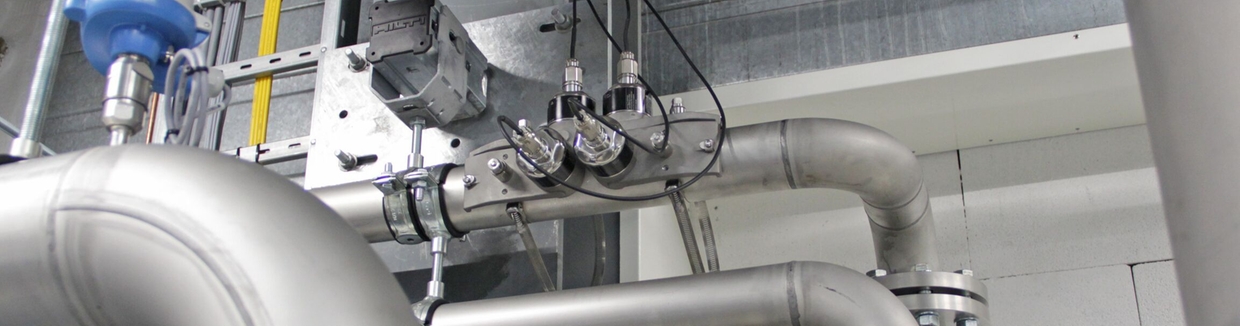

超声波流量计可以进行各类气体和液体的可靠流量测量 – 完全不受电导率、压力、温度或粘度的影响。在有溯源要求和保证高测量精度的应用中，建议使用管道式超声波传感器；而捆绑式超声波传感器可以安装在管道外壁上，实现临时测量或进行升级改造。

过滤产品
过滤产品
  • 1
  • 1
关闭 显示结果 (15)
  • 流量
  • 超声波
    • F
    • L
    • E
    • X
    超声波流量计Proline Prosonic Flow G 300（9G3B）产品图：坚固耐用的气体测量专家

    Proline Prosonic Flow G 300超声波流量计

    • F
    • L
    • E
    • X

    波动工况下的气体测量专家，坚固耐用，搭配操作简便的一体化型变送器

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Volume flow (standard):
      ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
      ‐ ±2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
      Volume flow (optional calibration):
      ‐ ±0.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
      ‐ ±1.0 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
      Corrected volume flow (standard):
      ‐ ±1.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
      ‐ ±2.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
      Corrected volume flow (optional calibration):
      ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
      ‐ ±1.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
      Sound Velocity: ±0.2 % o.r.

    • 测量范围

      Gas: 0.3 m/s to 40 m/s

    • 介质温度范围

      -50 to 150 °C (-58 to +302°F)
      -50 to 100 °C (-58 to +212°F) with integrated pressure cell

    • 最大过程压力

      0.7 to 101 bar a (10.15 to 1464.88 psi a)

    • 接液部件材质

      Measuring tube: 1.4408/1.4409 (CF3M)
      Transducer: 1.4404 (316, 316L), Titan Grade 2

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    产品图片：超声波流量计 Proline Prosonic Flow B 200 / 9B2B

    Proline Prosonic Flow B 200
    超声波流量计

    • F
    • L
    • E
    • X

    采用回路供电技术设备，可对沼气进行精确和可靠的测量。

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      体积流量（标准）：
      ‐ ±1.5 % o.r.：3...30 m/s (9.84...98.4 ft/s)
      ‐ ±3 % o.r.：1...3 m/s (3.28...9.84 ft/s)
      体积流量（可选）：
      ‐ ±0.1 % o.f.s.：0.3...1 m/s (0.98...3.28 ft/s)
      ‐ ±1.5 % o.r.：1...30 m/s (3.28...98.4 ft/s)

    • 测量范围

      标准：1...30 m/s (3.28...98.4 ft/s)
      可选：0.3...30 m/s (0.98...98.4 ft/s)

    • 介质温度范围

      0...+80 °C (+32...+176 °F)

    • 最大过程压力

      11 bar a (159 psi a)

    • 接液部件材质

      传感器：1.4404/1.4435 (316L)
      超声波变送器：HNBR
      温度传感器（可选）：AFM 34

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    产品图片：Proline Prosonic Flow E 100 超声波流量计，在公用工程中测量去离子水

    Proline Prosonic Flow
    E 100超声波流量计

    • F
    • L
    • E
    • X

    经济型超声波流量计，内置温度测量功能。

    此产品暂未在中国市场销售

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      体积流量：
      - ±0.5 % o.r.，流速在0.5...10 m/s (1.6...33 ft/s)之间时
      - ±0.7 % o.r.，流速低于0.5 m/s (1.64 ft/s)时

    • 测量范围

      0.025...5 m/s (0.02...16.4 ft/s)
      0...6360 dm3/min (0...1680 gal/min)

    • 介质温度范围

      0...150 °C (17.8...302 °F)

    • 最大过程压力

      PN 25 / ASME Cl. 150

    • 接液部件材质

      测量管：1.4301 (F304)
      过程连接：1.4571、1.4404 (F316L)、1.0038 (S235JR)、1,4306 (F304L)、1.4307 (F304L)、A105

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
  • Picture of Ultrasonic flowmeter Prosonic Flow E Heat (DN50 / 2") for water energy management

    Prosonic Flow E Heat ultrasonic flowmeter

    Industrial, certified heat flow sensor for improved energy consumption measurement

    此产品暂未在中国市场销售

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      MID 004精度等级II（2%）

    • 测量范围

      0.025...5 m/s (0.02...16.4 ft/s)
      0...6360 dm3/min (0...1680 gal/min)

    • 介质温度范围

      0...150 °C (17.8...302 °F)

    • 最大过程压力

      PN 25/ ASME Cl. 150

    • 接液部件材质

      测量管：1.4301 (F304)
      过程连接：1.4571、1.4404 (F316L)、1.0038 (S235JR)、1,4306 (F304L)、1.4307 (F304L)、A105

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    超声波流量计Proline Prosonic Flow G 500（9G5B）产品图：坚固耐用的气体测量专家

    Proline Prosonic Flow G 500超声波流量计

    • F
    • L
    • E
    • X

    波动工况下的气体测量专家，坚固耐用，搭配最多带4路输入/输出的分体式变送器

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Volume flow (standard):
      ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
      ‐ ±2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
      Volume flow (optional calibration):
      ‐ ±0.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
      ‐ ±1.0 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
      Corrected volume flow (standard):
      ‐ ±1.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
      ‐ ±2.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
      Corrected volume flow (optional calibration):
      ‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
      ‐ ±1.5 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
      Sound Velocity: ±0.2 % o.r.

    • 测量范围

      Gas: 0.3 m/s to 40 m/s

    • 介质温度范围

      -50 to 150 °C (-58 to +302°F)
      -50 to 100 °C (-58 to +212°F) with integrated pressure cell

    • 最大过程压力

      0.7 to 101 bar a (10.15 to 1464.88 psi a)

    • 接液部件材质

      Measuring tube: 1.4408/1.4409 (CF3M)
      Transducer: 1.4404 (316, 316L, Titan Grade 2

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    Proline Prosonic Flow I 400（9I4B）超声流量计的产品示意图

    Proline Prosonic Flow I 400超声流量计

    • F
    • L
    • E
    • X

    流量计使用插入式传感器，采用Heartbeat Technology心跳技术，支持以太网服务器，适用于水和污水行业应用

    上一代: Prosonic Flow Clamp On 93W

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Volume flow: ±2% o.r. above DN200

    • 测量范围

      0 to 15 m/s (0 to 50 ft/s)

    • 介质温度范围

      –40 to +80 °C (–40 to +176 °F)

    • 最大过程压力

      N/A

    • 接液部件材质

      Insertion system:
      Sensor holder 1.4301 (304), 1.4404 (316L)
      Sensor housing 1.4301 (304), 1.4404 (316L)

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    超声流量计Proline Prosonic Flow P 500（9P5B）

    Proline Prosonic Flow P 500
    超声流量计

    • F
    • L
    • E
    • X

    超声流量计，搭配捆绑式传感器，可以安装在狭小空间内测量，适用于工业过程应用，最多支持3路输入/输出

    上一代: Prosonic Flow Clamp On 93P

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Volume flow:
      ±3% o.r. for DN 15
      ±2% o.r. for DN 25 to DN 200
      ±2% o.r. above DN 200

    • 测量范围

      0 to 15 m/s (0 to 50 ft/s)

    • 介质温度范围

      DN 15 to 65 (½to 2½"): –40 to +150°C (–40 +302 °F)
      DN 50 to 4000 (2 to 160"): –40 to +170°C (–40 to +338 °F)

    • 最大过程压力

      N/A

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    Proline Prosonic Flow W 400（9W4B）超声流量计的产品示意图

    Proline Prosonic Flow W 400超声流量计

    • F
    • L
    • E
    • X

    流量计使用捆绑式传感器，适用于水和污水行业，以及公用工程应用，使用灵活，安装简单，测量安全

    上一代: Prosonic Flow Clamp On 93W

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Volume flow:
      ±3% o.r. for DN15
      ±2% o.r. for DN25 to 200
      ±2% o.r. above DN200

    • 测量范围

      0 to 15 m/s (0 to 50 ft/s)

    • 介质温度范围

      –40 to +130 °C (–40 to +266 °F)

    • 最大过程压力

      N/A

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    产品图片：浓度测量仪表 Teqwave F，用于管道中的实时液体分析

    Teqwave F：超声波浓度测量仪表

    • F
    • L
    • E
    • X

    智能、灵活的管道式测量仪表，为您的过程量身定制

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      密度：±0.01g/cm³
      温度：±0.5K
      声速：2m/s

    • 测量范围

      浓度符合浓度app中的数据表，最大为0...100 %
      声速：600...2000 m/s
      温度浓度app数据表，最高0...+100 °C (32...+212 °F)
      密度：0.7...1.5 g/cm³

    • 介质温度范围

      0...100 °C (32...212 °F)

    • 最大过程压力

      最大16 bar (232 psi)，20 °C (68 °F)时

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    Teqwave H浓度测量仪表，在卫生应用场合中进行液体分析

    Teqwave H – 超声浓度测量仪表

    • F
    • L
    • E
    • X

    管道式浓度测量仪表，遵循最严格的卫生标准设计，即插即用，适用于食品与饮料生产过程

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Density: ±0.01g/cm³
      Temperature: ±0.5K
      Sound velocity: 2m/s

    • 测量范围

      Concentration According to concentration app data sheet, maximum 0 to 100 %
      Sound velocity 600 to 2000 m/s
      Temperature concentration app data sheet, maximum 0 to +100 °C (32 to +212 °F)
      Density 0.7 to 1.5 g/cm³

    • 介质温度范围

      0 to 120°C (32 to 248 °F)

    • 最大过程压力

      max. 16 bar at 20 °C (232 psi at 68 °F)

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
加载更多结果

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

超声波流量计

使用产品筛选，帮助您快速寻找合适的测量仪表、软件或系统组件。而Applicator则可通过应用参数，方便您完成特定产品的选型和计算。

捆绑式传感器

  • 无需中断过程即可重新安装

  • 即使在高压条件下也可以测量腐蚀性流体

  • 可以安装在塑料、钢、铸钢复合材料的管道上测量(带内衬/不带内衬)

  • 最大适用管径为DN 4000 (156")

管道式传感器

  • 可溯源工厂标定确保测量精度

  • 符合ASME和EN标准的坚固耐用的工业设计

  • 短前直管段长度要求

  • 最大适用管径为DN 300 (12")

超声波流量测量原理

超声波流量测量原理

沿逆流方向流动需要耗费比沿顺流方向流动更多的能量和时间。超声波流量测量基于“时差法”工作：将两个传感器分别安装在测量管的相对两侧上。两个传感器交替传输和接收超声波信号，并同时测量信号的传播时间。

流体流经测量管时，顺流方向上信号传播时间缩短，逆流方向上信号传播时间延长。两个传感器测量信号的传播时间差，时间差值与流量值成比例关系。

优势

  • 测量完全不受压力、密度、温度、电导率和粘度的影响(适用于均匀流体)

  • 无阻流部件、无压损

  • 无可移动部件，最小维护工作量和最低维修费用

  • 不受磨损性或腐蚀性流体的影响，使用寿命长

  • 管道式或捆绑式超声波传感器设计满足永久固定安装或临时流量测量要求
