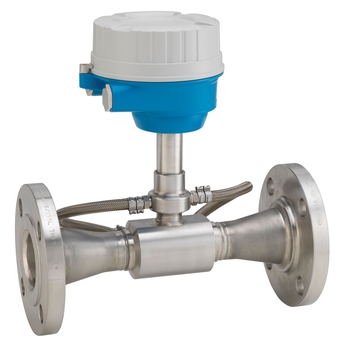

%20with%20flange%20connections%20for%20energy%20management%20of%20water%20across%20all%20industries%20-%20PP01.jpg "Picture of Ultrasonic flowmeter Prosonic Flow E Heat (DN50 / 2\") for water energy management")
该产品在该地区不可用。
如有任何疑问，请联系您的Endress+Hauser销售合作伙伴。

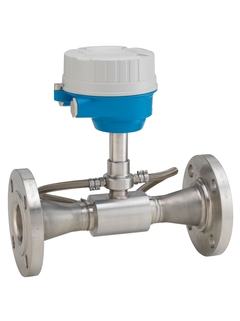

%20with%20flange%20connections%20for%20energy%20management%20of%20water%20across%20all%20industries%20-%20PP01.jpg "Picture of Ultrasonic flowmeter Prosonic Flow E Heat (DN50 / 2\") for water energy management")

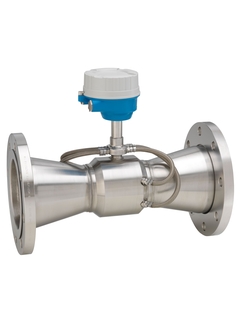

%20with%20lap-joint%20flanges%20for%20energy%20management%20of%20water%20across%20all%20industries%20-%20PP02.jpg "Picture of Ultrasonic flowmeter Prosonic Flow E Heat (DN150 / 6\") for water energy management")
产品规格参数
-
最大测量误差
MID 004精度等级II（2%）
-
测量范围
0.025...5 m/s (0.02...16.4 ft/s)
0...6360 dm3/min (0...1680 gal/min) -
介质温度范围
0...150 °C (17.8...302 °F)
-
最大过程压力
PN 25/ ASME Cl. 150
-
接液部件材质
测量管：1.4301 (F304)
过程连接：1.4571、1.4404 (F316L)、1.0038 (S235JR)、1,4306 (F304L)、1.4307 (F304L)、A105
应用领域
Prosonic Flow E Heat is the perfect heat flow sensor for enhanced energy management throughout all industries. It offers recognized custody transfer approvals for heating and cooling applications and is optimized for flexible industrial use.
The measuring principle is independent of pressure, density, temperature and conductivity
Best choice for energy management of water (e.g. heating and cooling) across all industries.
Device properties:
Accuracy Class 2 according to international approvals such as MI-004, EN 1434, OIML R75
Entire sensor housing made of stainless steel
Process temperatures up to 150 °C (302 °F)
Certified pulse output
Cost-efficient, application-optimized transmitter
优势
Full compliance with custody transfer regulations
Long-term stability – reliable sensor with robust industrial design
Energy and cost savings – optimized sensor for fully insulated pipes
Dependable flow measurement – high turndown
Effortless, safe operation – no commissioning needed, no unauthorized device access due to locked pulse output
Simple process indication – direct reading of status information via color LEDs
Increased reliability – comprehensive diagnostics
演示视频
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
下载排行榜
-
-
《技术资料》（TI）
Prosonic Flow E Heat Technical Information
英语版 - 07/2018
Ultrasonic time-of-flight flowmeter Certified industry heat flow sensor for improved measurement of energy consumption
EN ZH 02/07/201801/12/2017语言:
英语
版本:
02/07/2018
文件大小:
1.1 MB
文件名:
TI01360DEN_0218.pdf
-
30文档
-
-
《技术资料》（TI）
Prosonic Flow E Heat Technical Information
Ultrasonic time-of-flight flowmeter
Certified industry heat flow sensor for improved measurement of energy
consumptionEN ZH 02/07/201801/12/2017语言:
英语
版本:
02/07/2018
文件大小:
1.1 MB
文件名:
TI01360DEN_0218.pdf
-
-
-
《操作手册》（BA）
Prosonic Flow E Heat Operating Instructions
Ultrasonic time-of-flight flowmeter
EN ZH 02/07/201801/12/2017语言:
英语
版本:
02/07/2018
文件大小:
2.1 MB
文件名:
BA01793DEN_0218.pdf
-
-
-
设备参数（GP）
Prosonic Flow Heat Description of Device Parameters
Ultrasonic time-of-flight flowmeter
EN ZH 01/12/2017语言:
英语
版本:
01/12/2017
文件大小:
588.4 KB
文件名:
GP01125DEN_0117.pdf
-
-
-
《简明操作指南》（KA）
Proline Prosonic Flow E 简明操作指南
Proline Prosonic Flow E
时差法超声波流量传感器EN ZH 01/12/2017语言:
中文
版本:
01/12/2017
文件大小:
1.6 MB
文件名:
KA01329DZH_0117.pdf
-
-
-
《简明操作指南》（KA）
Heat 简明操作指南
变送器，搭配时差法超声波流量传感器使用
EN ZH 01/12/2017语言:
中文
版本:
01/12/2017
文件大小:
2.2 MB
文件名:
KA01353DZH_0117.pdf
-
-
-
《安装指南》（EA）
Replacing Display module, non Ex, Zone 2, Class 1 Div. 2 Installation Instructions
Promass 100, Promag 100, Prosonic Flow E 100
EN ZH 01/12/201708/10/2014语言:
英语
版本:
01/12/2017
文件大小:
340.9 KB
文件名:
EA01109DA2_0217.pdf
-
-
-
《安装指南》（EA）
Replacing the Electronics Module
Prosonic Flow E 100, Prosonic Flow E Heat
EN ZH 01/07/202004/06/201801/12/2017语言:
英语
版本:
01/07/2020
文件大小:
604.1 KB
文件名:
EA01219DA2_0320.pdf
-
-
-
《特殊文档资料》（SD）
UKCA marking
Flow, density, concentration, viscosity
EN ZH 04/11/202201/10/2021语言:
英语
版本:
04/11/2022
文件大小:
357.4 KB
文件名:
SD02752DEN_0222-00.pdf
-
-
-
《特殊文档资料》（SD）
Technical Documentation
Device Viewer
语言:
英语
版本:
01/04/2021
文件大小:
529.3 KB
文件名:
SD02710DEN_0121.pdf
-
-
-
《特殊文档资料》（SD）
Proline Prosonic Flow E Heat Additional note Special Documentation
Zusatznotiz zur EG-Konformitätserklärung zur Messgeräterichtlinie
Additional note to the EC declaration of conformity for the measuring
instruments
directive
Note complémentaire à la déclaration de conformité CE relative à la
directive sur les
instruments de mesureEN ZH 05/11/2018语言:
英语
版本:
05/11/2018
文件大小:
72.5 KB
文件名:
SD02343DA3_0118.pdf
-
-
-
《特殊文档资料》（SD）
SD Prosonic Flow
EAC Special Documentation
EN ZH 04/08/202501/08/202403/06/2024语言:
英语
版本:
04/08/2025
文件大小:
818.7 KB
文件名:
SD03242DEN_0325-00.pdf
-
-
-
《竞争力手册》（CP）
Mesure précise du chauffage et du refroidissement urbains
Package complet – notre solution pour le calcul du débit, de la
température et de
l'énergie语言:
French
版本:
08/05/2018
文件大小:
714.3 KB
文件名:
CP01309SFR_0118.pdf
-
-
-
制造商声明
Product family: Prosonic Flow E
Product root: 9EHB-
Declaration number: HE_00959_01.18EN ZH 16/03/2018语言:
英语
版本:
16/03/2018
文件大小:
393.2 KB
文件名:
HE_00959_01.18.pdf
-
-
-
制造商声明
Product family: Cerabar, Cerabar M, Cerabar S, Cerabar T, Ceraphant, CERAPHANT T, DELTABAR, Deltabar M, DELTABARS, Deltapilot M, DELTAPILOT S, DOPPELSTABSONDE, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, LIQUICAP T, LIQUIPHANT, LIQUIPHANT FAILSA FE, LIQUIPHANT M, Liquiphant S, LIQUIPHANT T, LIQUIPOINT, Liquipoint T, Micropilot, Micropilot S, MINICAP, NIVECTOR, NIVOCOM PACT, NIVOTESTER, Prosonic, Prosonic M, PROSONIC P, PROSONIC S, Prosonic T, Solicap M, Solicap S, Soliphant M, SOLIPHANT T, SOLIWAVE, WATERPILOT
Declaration number: HE_00678_01.17
Manufacturer specification: Food hygiene
Additional information: ADI, TSEEN ZH 12/07/2022语言:
英语
版本:
12/07/2022
文件大小:
185.9 KB
文件名:
HE_00678_02.22_TSE freedom for EH products.pdf
-
-
-
EU符合性声明
Product family: Prosonic Flow E
Product root: 9EHB-, S9EHB-
Declaration number: EC_00599_02.21EN ZH 10/05/2021语言:
英语
版本:
10/05/2021
文件大小:
64.7 KB
文件名:
EC_00599_02.21.pdf
-
-
-
EU符合性声明
Product family: Prosonic Flow E
Product root: 9E1B-, 9EHB-
Declaration number: EC_00598_01.17EN ZH 24/11/2021语言:
英语
版本:
24/11/2021
文件大小:
331.4 KB
文件名:
EC_00598_02.21.pdf
-
-
-
EU符合性声明
Product family: Prosonic Flow E
Product root: 9E1B-, 9EHB-
Declaration number: EC_00597_01.17EN ZH 18/10/2017语言:
英语
版本:
18/10/2017
文件大小:
442.7 KB
文件名:
EC_00597_01.17.pdf
-
-
-
UK符合性评定
Product family: Prosonic Flow E
Product root: 9EHB-
Declaration number: UK_00363_01.21语言:
英语
版本:
24/11/2021
文件大小:
245.6 KB
文件名:
UK_00363_01.21.pdf
-
-
-
产品碳足迹信息
Product family: , Prosonic Flow E
Product root: 9EHB-
Declaration number: ED_00104_01.24语言:
英语
版本:
01/10/2024
文件大小:
144.1 KB
文件名:
ED_00104_01.24_Prosonic Flow E Heat.pdf
-
-
-
其他
Product family: CNGmass, Cubemass, Cubemass C, Dosimag, Dosimag OEM, Dosimass, Dosimass OEM, LNGmass, LPGmass, Magphant, Picomag, Pr omag 55, Promag D, Promag E, Promag H, Promag L, Promag P, Promag W, Promass A, Promass E, Promass F, Promass G, Promass H, Promass I, Promass K, Promass O, Promass P, Promass Q, Promass S, Promass U, Promass X, Prosonic Flow 91, Prosonic Flow 92, Prosonic Flow 93 , Prosonic Flow B, Prosonic Flow E, Prosonic Flow G, PROSONIC FLOW I, Prosonic Flow P, Prosonic Flow W, Prowirl D, Prowirl F, Prowir l L, Prowirl O, Prowirl R, t-mass A, t-mass B, t-mass F, t-mass I, t-mass T
Product root: 55S-, 5BH-, 5CH-, 5DBB-, 5DH-, 5E1B-, 5H1B-, 5H2B-, 5H3B-, 5H5B-, 5HBB, 5L4C-, 5P1B-, 5P2B-, 5P3B-, 5P5B-, 5PBB, 5RH-,
5SH-, 5W3B-, 5W4C-, 5W5B-, 5W8C-, 5WBB, 6AAB-, 6BAB-, 6F3B-, 6F5B-, 6I3B-, 6I5B-, 6TAB-, 7D2C-, 7F2C-, 7L2D-, 7O2C-, 7R2C-, 8A1B-,
8A2B-, 8A3C-, 8A5C-, 8BE-, 8C1B-, 8C3B-, 8C5B-, 8CM-, 8CN-, 8DF-, 8E1C-, 8E2C-, 8E3B-, 8E5B-, 8F1B-, 8F2B-, 8F3B-, 8F5B-, 8FE-, 8FF-
, 8G1B-, 8H1B-, 8H3B-, 8H5B-, 8I1B-, 8I3B-, 8I5B-, 8KBB-, 8O1B-, 8O3B-, 8O5B-, 8P1B-, 8P3B-, 8P5B-, 8PE-, 8Q3B-, 8Q5B-, 8RE-, 8S1C-,
8S3B-, 8S5B-, 8U5B-, 8X3B-, 8X5B-, 91W-, 92F-, 93P-, 9B2B-, 9E1B-, 9EHB-, 9G3B-, 9G5B-, 9I4B-, 9P5B-, 9W4B-, D5AB-, D8AB-, D8CB-, D
8EB-, D8LB-, DMA-, DMI-, DTI200-
Region: Eurasian Economic Union
Approval agency: EAC
Approval number: E语言:
俄语
版本:
27/12/2024
文件大小:
8.5 MB
文件名:
KZ-7500533-13-12-06582_Proline-alle_ZE001.pdf
-
-
-
计量
Product family: Prosonic Flow E
Product root: 9EHB-
Region: Switzerland
Approval agency: METAS语言:
英语
版本:
18/05/2018
文件大小:
4.3 MB
文件名:
CH-T2-18228_Pc9EHB_ZE000.pdf
-
-
-
计量
Product family: Prosonic Flow 92, Prosonic Flow 93, Prosonic Flow B, Prosonic Flow E, Prosonic Flow G, Prosonic Flow P, Prosonic Flo w W
Product root: 92F-, 93TA1-, 9B2B-, 9E1B-, 9EHB-, 9G3B-, 9G5B-, 9P5B-, 9W4B-
Region: Uzbekistan
Approval agency: UZS
Approval number: 02-2.0311
Metrology type: Metrology语言:
俄语
版本:
13/10/2023
文件大小:
229.1 KB
文件名:
02-2.0311_Psonic _ZE000.pdf
-
-
-
计量
Product family: Prosonic Flow E
Product root: 9EHB-
Region: Europe
Approval agency: PTBEN ZH 31/01/2018语言:
英语
版本:
31/01/2018
文件大小:
8.7 MB
文件名:
DE-18-MI004-PTB001_Pc9EHB_ZE000.pdf
-
-
-
计量
Product family: Prosonic Flow E
Product root: 9E1B-, 9EHB-
Region: Kazakhstan
Approval agency: KazStandard
Approval number: 645
Metrology type: Metrology语言:
俄语
版本:
03/07/2020
文件大小:
350.5 KB
文件名:
645_Prosonic_ZE000.pdf
-
-
-
计量
Product family: Prosonic Flow E
Product root: 9EHB-
Region: Europe
Approval agency: PTB语言:
英语
版本:
05/04/2018
文件大小:
4.2 MB
文件名:
DE-18-M-PTB-0021_Pc9EHB_ZE000.pdf
-
-
-
一般位置产品安全
Product family: Prosonic Flow E
Product root: 9E1B-, 9EHB-
Region: Canada
Approval agency: CSA语言:
英语
版本:
02/08/2017
文件大小:
129.4 KB
文件名:
CSA70136457_Pc9E1_ZE000.pdf
-
-
-
投标书文本
Prosonic Flow E Heat
Ultraschall Durchflussmessgerät zur Messung von Flüssigkeiten in
Wärmemengenapplikationen gemäß MI-004语言:
德语
版本:
15/06/2020
文件大小:
26.4 KB
文件名:
TTEHeatDE.docx
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Electronic Prosonic Flow E Heat
-
电子的
部件编号订货号30XPD0042- -
-
铝表盖
-
盖子
部件编号订货号2171185789 -
-
铝盖组件, 玻璃视窗, 一体化
-
盖子
部件编号订货号2071266334 -
-
铝外壳密封圈
-
密封圈
部件编号订货号7071185795 -
-
防爆缆塞
-
适配器外壳/电缆引入口
部件编号订货号1550098036 -
-
转接头
-
适配器外壳/电缆引入口
部件编号订货号1550098041 -
-
转接头
-
适配器外壳/电缆引入口
部件编号订货号1550098042 -
-
卡箍紧固，螺丝
-
外壳/外壳附件
部件编号订货号1271276494 -
-
密封螺丝
-
外壳/外壳附件
部件编号订货号1271276495 -
-
Spare RFID TAG
-
没有被分类的
订货号XPRFID- -
-
位号备件
-
没有被分类的
订货号XPSPEC- -
