产品规格参数
-
最大测量误差
Volume flow: ±2% o.r. above DN200
-
测量范围
0 to 15 m/s (0 to 50 ft/s)
-
介质温度范围
–40 to +80 °C (–40 to +176 °F)
-
最大过程压力
N/A
-
接液部件材质
Insertion system:
Sensor holder 1.4301 (304), 1.4404 (316L)
Sensor housing 1.4301 (304), 1.4404 (316L)
应用领域

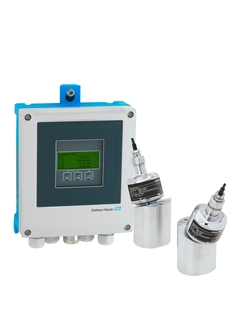

Prosonic Flow I 400结合了插入式传感器和Proline 400变送器的优点，比如Heartbeat Technology心跳技术，实现安全过程监测；支持以太网服务器，安装和操作非常便捷。Prosonic Flow I 400直接在管壁上焊接安装，特别适合配水管网大口径管道应用，以及有固定仪表安装位置要求的项目。
测量不受介质密度和电导率的影响
水和废水的双向流量测量
仪表特点:
支持双声路测量
大口径范围：DN 200...4000 (8...160")
介质温度范围：–40...+80 °C (–40...+176 °F)
变送器外壳：聚碳酸酯或铝，经久耐用
分体型仪表允许墙装
自带数据记录仪：监测测量值
优势
高性价比：管径越大，使用成本越低（最大口径可达DN 4000/160"）
信号长期稳定：免维护，传感器直接接液
过程透明：配备诊断功能
操作安全：背光显示屏触控操作，无需打开仪表
无故障远程访问：支持网页服务器
采用Heartbeat Technology心跳技术：全面自诊断、自监测、自校验
