FLOWSIC610 ultrasonic flowmeter

Custody transfer hydrogen gas measurement

Measured variables Volume a. c., volumetric flow a. c., gas velocity, speed of sound, hydrogen purity (option)

Measuring Medium Hydrogen with purity >95%
Hydrogen with purity >90% (on request)

Nominal pipe size DN50 … DN400 / 2” … 16”
Others on request

product picture of the ultrasonic flowmeter FLOWSIC600-XT

比较

FLOWSIC600-XT

天然气的贸易结算计量和智能诊断

测量值工况累计流量，工况瞬时流量，声速，可选内置体积修正

测量介质天然气（至高30%的氢气），空气，含CO2 ,N2 , H2S , O2 等成分的天然气

流量计口径 2＂ … 56＂(DN50 … DN1400)
其他口径可定制

超声波流量计Proline Prosonic Flow G 300（9G3B）产品图：坚固耐用的气体测量专家

比较

Proline Prosonic Flow G 300超声波流量计

波动工况下的气体测量专家，坚固耐用，搭配操作简便的一体化型变送器

最大测量误差 Volume flow (standard):
‐ ±1.0 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
‐ ±2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
Volume flow (optional calibration):
‐ ±0.5 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
‐ ±1.0 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
Corrected volume flow (standard):
‐ ±1.2 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
‐ ±2.1 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
Corrected volume flow (optional calibration):
‐ ±0.8 % o.r. for 3 to 40 m/s (9.84 to 131.23 ft/s)
‐ ±1.2 % o.r. for 0.3 to 3 m/s (0.98 to 9.84 ft/s)
Sound Velocity: ±0.2 % o.r.

测量范围 Gas: 0.3 m/s to 40 m/s

介质温度范围 -50 to 150 °C (-58 to +302°F)
-50 to 100 °C (-58 to +212°F) with integrated pressure cell

最大过程压力 0.7 to 101 bar a (10.15 to 1464.88 psi a)

接液部件材质 Measuring tube: 1.4408/1.4409 (CF3M)
Transducer: 1.4404 (316, 316L), Titan Grade 2

比较

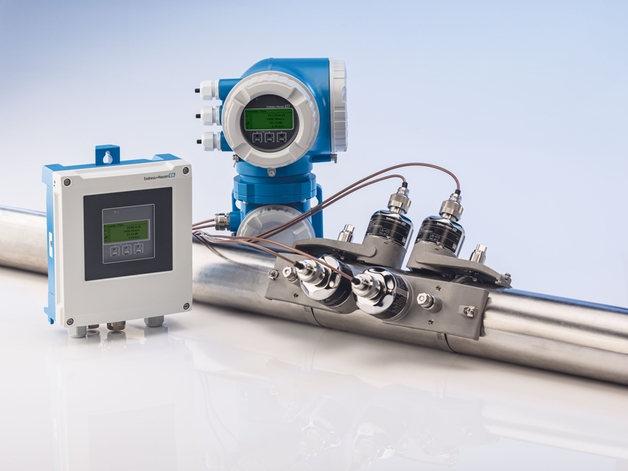

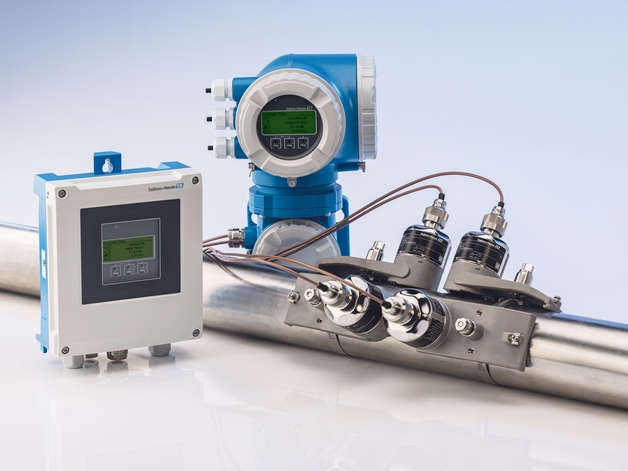

Proline Prosonic Flow P 500捆绑式超声流量计

可靠、灵活、免维护 —— 非侵入式安装方式，稳定输出高精度流量测量值，即使在严苛工况中使用

最大测量误差体积流量：
DN 15：±3% o.r.
DN 25...200：±2% o.r.
> DN 200：±2% o.r.

测量范围 0...15 m/s (0...50 ft/s)

介质温度范围 DN15...65 (½...2½")：–40...+150°C (–40...+302°F)
DN 50...4000 (2...160")：–40...+170°C (–40...+338°F)
DN 50...600 (2...24")：+150...550°C (+302...+1022°F)

最大过程压力无

比较

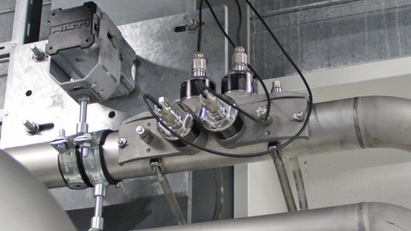

Proline Prosonic Flow W 400捆绑式超声流量计

可靠、灵活、免维护 —— 非侵入式安装方式，稳定输出高精度流量测量结果，即使在狭小受限空间内使用

最大测量误差 Volume flow:
±3% o.r. for DN15
±2% o.r. for DN25 to 200
±2% o.r. above DN200

测量范围 0 to 15 m/s (0 to 50 ft/s)

介质温度范围 –40 to +130 °C (–40 to +266 °F)

最大过程压力 N/A

product picture of the ultrasonic flow measurement instrument FLOWSIC100 Flare-XT

比较

FLOWSIC100 Flare-XT

在石油和天然气输送系统、精炼厂和化工厂中进行可靠的火炬气设备气体流量测量。

测量值质量流量、标况体积流量、工况体积流量、分子量、气体体积和质量、
气体速度、气体温度、声速、热值

测量范围 0,03 m/s ... 120 m/s (0.1 ft/s ... 394 ft/s)

符合性爆炸性环境:2014/34/EUIEC 60079，GB3836
电磁兼容性:2014/30/EU
RoHS: 2011/65/EU
PED: 2014/68/EU

product picture of the ultrasonic flowmeter FLOWSIC500

比较

FLOWSIC500 ultrasonic flowmeter

Custody transfer measurement in natural gas distribution

测量值工况累计流量，工况瞬时流量，气体流速
另外集成了流量计算功能：标况累积体积流量、标况瞬时体积流量

测量介质天然气（干燥，加臭的），氢含量高达 30% 的天然气

流量计口径 DN 50 (2") … DN 150 (6")

product picture of the ultrasonic flowmeter FLOWSIC550

比较

FLOWSIC550

用于天然气配送的高压气体流量计

测量介质天然气（干燥、加臭），空气

流量计口径 DN 50 (2") … DN 150 (6")

product picture of the ultrasonic flowmeter FLOWSIC900

比较

FLOWSIC900 ultrasonic flowmeter

Custody transfer ultrasonic LNG meter

测量值工况体积、工况体积流量、流体速度、声速

测量介质 LNG（液化天然气）

管路公称直径 8″ … 36″ / DN200 … DN900
40S 级 / 标准级 (STD)，符合标准 ASME
B36.19/B36.10
其他规格可按需提供

product picture of the energy monitoring & application manager Flow-X

比较

Flow-X

超声波气体流量计是用于气体测量的理想流量计算机

流路数每个模块最多支持4个气路或2个液路运行（Flow-X/M、Flow-X/C）

输入 6路高精度模拟变送器输入
输入类型：4-20mA、0-20mA、0-5V、1-5V
毫安输入精度：21℃时0.002%满量程，0-60℃全环境温度范围内0.008%，长期稳定性0.01%/年
分辨率：24位。模拟输入采用相对于其他电子设备的统一接地方式。
16路数字状态输入。分辨率100ns（10MHz）

输出 4路模拟输出，用于过程输出及流量/压力控制。分辨率14位，精度0.075%满量程。模拟输出共享同一接地端，相对于其他所有电气线路采用悬浮接地设计。
16路数字输出，集电极开路。额定值：100mA @24V
