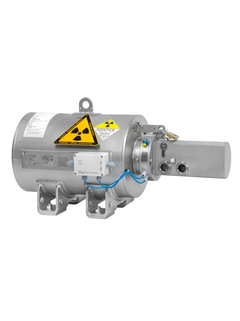

Gamma射线仪表 - 放射源源盒FQG66

放射线测量原理

放射源源盒FQG66，带滑动式源支撑杆，可以手动或气动打开/关闭

放射源源盒FQG66用于在放射线限位检测、连续物位和密度测量中放置放射源。放射线仅在一个方向上几乎无衰减地辐射，在其他方向上均被屏蔽。确保最高人员安全性和测量可靠性。

Xpert选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
过程温度

任意

过程压力（绝压）/最大过压限定值

任意

主要接液部件

非接触式

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

FQG66

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
具有最高安全等级(DIN 25426/ISO 2919，典型等级C66646)，可以简单便捷地更换放射源
极强屏蔽效果，无需控制区，即可直接安装
使用带O型密封圈的额外金属保护源囊，保护放射源免受机械和化学影响
小空间要求、安装简便、多种辐射角，实现最佳应用效果
使用挂锁锁定打开/关闭切换位置，防盗保护
通过盖板上的玻璃窗口或接近开关的远程显示便捷地查看开关状态

应用领域
放置用于放射线限位检测、物位和密度测量的放射源。采用高灵敏度的杆式闪烁体探测器，最大限度地降低周边辐射剂量
在较小尺寸源盒(FQG61/62)的屏蔽效果不佳时使用
放射源活度：137Cs的活度为740GBq (20,000mCi)、60Co的活度为185GBq (5,000mCi)
过程温度：无限制(外部安装)
过程压力：无限制(外部安装)

特征和规格

测量原理

放射线测量
特点/应用

源盒
发射角：40 / 20度
435kg
特点

使用Applicator计算控制区
环境温度

-55...+100 °C
(-67...+212 °F)
过程温度

任意
过程压力（绝压）/最大过压限定值

任意
主要接液部件

非接触式
过程连接

非接触式

显示更多
显示更少

测量原理

放射线限位测量
特点/应用

源盒
发射角：5度
约435kg
特点

使用Applicator计算控制区
环境温度

-55...+100 °C (-67...+212 °F)
过程温度

任意
过程压力（绝压）/最大过压限定值

任意
主要接液部件

非接触式
过程连接

非接触式
卫生型过程连接

非接触式

显示更多
显示更少

测量原理

放射线限位测量
特点/应用

源盒
发射角：5度
435kg
特点

使用Applicator计算控制区
环境温度

-55...+100 °C
(-67...+212 °F)
过程温度

任意
过程压力（绝压）/最大过压限定值

任意
主要接液部件

非接触式
过程连接

非接触式
卫生型过程连接

非接触式

显示更多
显示更少

测量原理

放射线密度测量
特点/应用

源盒
发射角：5度、20度、40度
435kg
环境温度

-55...+100°C
(-67...+212°F)
过程温度

任意
过程绝压

任意
接液部件

非接触式
卫生型

非接触式
特点

使用Applicator计算控制区

显示更多
显示更少

测量原理

放射线测量
特点/应用

源盒
发射角：40 / 20度
435kg
特点

使用Applicator计算控制区
环境温度

-55...+100 °C
(-67...+212 °F)
过程温度

任意
过程压力（绝压）/最大过压限定值

任意
主要接液部件

非接触式
过程连接

非接触式

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Source container FQG66
Radiometric level measurement

技术信息(TI)
Source container FQG66
Radiometric level measurement

操作手册（BA）
Slide bearing set Installation Instruction
Source container FQG66

安装指南(EA)
Terminal box Installation Instructions
Source container FQG61, FQG62, FQG66

安装指南(EA)
O-ring cap Installation Instruction
Source container FQG66

安装指南(EA)
Source holder and gasket set Installation Instruction
Source container FQG66

安装指南(EA)
Proximity switch Installation Instruction
Source container FQG61, FQG62, FQG66

安装指南(EA)
Sight glass and vent screw Installation Instruction
Source container FQG66

安装指南(EA)
Ball locking bolt Installation instruction
Source container FQG66

安装指南(EA)
RFID TAG Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 X

证书(ZE)
Radiation Safety and Technical Reference Manual
U.S. Specific License for source container FQG66

特殊资料(SD)
Source container FQG60, FQG61, FQG62, FQG63, FQG66 Instructions for loading and changing the source Label set Special Documentation
Radiometric level measurement

特殊资料(SD)
QGx, FQGx, FSG6x
Returns: Source containers, gamma radiation sources

特殊资料(SD)
Radiation Source container FQG60, FQG61/62, FQG63, FQG66
Supplementary Safety Instructions for radiation sources and source
containers approved for use in Canada

特殊资料(SD)
RFID TAG (无线射频识别标签) 专用文档
RFID TAG (无线射频识别标签)

特殊资料(SD)
Transportation cask for shipping radioactive sources Radiometric level measurement Special Documentation
Transportation cask for shipping radioactive sources

特殊资料(SD)
Gammapilot, Gammapilot M, Strahlenschutzbehälter
产品型号: FMG60-, FQG60-, FQG61-, FQG62-, FQG63-, FQG66-, FTG20-
地区/国家: Russia (GOST)
认证机构: Rosstandart
证书号: OC.C.29.004.A № 35795/1

Metrology

俄语
Strahlenschutzbehälter
产品型号: FQG66-
地区/国家: Canada
认证机构: CNSC

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG60-, FQG61-, FQG62-, FQG63-, FQG66-

Radiation Protection

德语 , 英语
Strahlenschutzbehälter
产品型号: FQG66-
地区/国家: USA
认证机构: NRC

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG66-
地区/国家: India
认证机构: AERB

Radiation Protection

英语
Strahlenschutzbehälter
产品型号: FQG66-

Radiation Protection
Strahlenschutzbehälter
产品型号: FQG66-
地区/国家: Sweden
认证机构: SSI / SSMFS

Radiation Protection

瑞典语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

21
- Nr 21 Order code 71301286

  O型圈

  O-ring 138.0x6.0 FVMQ. Usage: FQG66.

  显示详细信息隐藏详细信息
52
- Nr 52 Order code 71301296

  滑动轴承组

  Consists of: bearing bush, thrust washer. Usage: FQG66.

  显示详细信息隐藏详细信息
53
- Nr 53 Order code 71341171

  螺栓

  Consisting of: Bolt, fixing wire with sleeve. Usage: FQG66.

  显示详细信息隐藏详细信息
24
- Nr 24 Order code 71301299

  Sight glass FQG66, seal

  Material: 1.4305. Window: glas. Flat seal: FVMQ. Usage: hood FQG66.

  显示详细信息隐藏详细信息
22
- Nr 22 Order code 71301302

  挂锁

  With key, simultaneous locking. Usage: FQG61/FQG62/FQG66.

  显示详细信息隐藏详细信息
23
- Nr 23 Order code 71301303

  螺丝

  Consists of: ventilation screw 304. Pressure compensation filter. O-ring VMQ, protection lid. Usage: hood FQG66.

  显示详细信息隐藏详细信息
33
- Nr 33 Order code 71099277

  接近开关

  Usage: FQG61/FQG62/FQG66. Two pieces per instrument are required.

  显示详细信息隐藏详细信息
31
- Nr 31 Order code 71301298

  接线盒

  With fixing screws. Usage: FQG66.

  显示详细信息隐藏详细信息
- Order code 916497-0000

  Warning sign: Symbol "Radioactive !"

  Corrosion resistant steel, 304.

  显示详细信息隐藏详细信息

显示更多
显示更少
