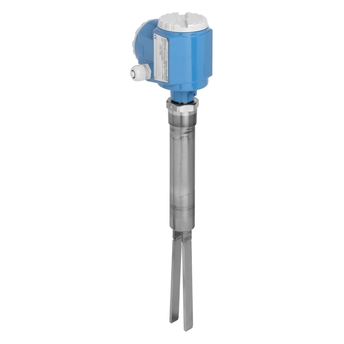

Soliphant M FTM51是一款坚固耐用的音叉限位检测开关，适用于贮仓中的固体细料或低密度的松散固体粉料。用途广泛，取得了粉尘防爆国际认证。抛光叉体、卡箍过程连接、不锈钢外壳或者铝制外壳和涂层叉体。仪表免维护，典型应用包括：谷物、面粉、可可豆、砂糖、动物饲料、染料粉、白垩等
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-50...280 °C
(-60...540 °F)
真空...25 bar
(真空...360 psi)
10 g/l（8 g/l ，特殊选型订购）
Loading alternative products
达到IEC 61508的SIL2级
无机械活动件、无需维护，无磨损，使用寿命长。
不受外部振动和粘附影响，操作无需维护，不受固体块料影响
配备多种电子插件类型如NAMUR, 继电器、半导体晶闸管、PFM信号输出，实现与各个过程控制系统的连接
粘附和磨损显示功能可选，密度设置和开关延迟功能可选
传感器可选带涂层或抛光型
自从1967年，在固体散料物位测量领域市场一直领先
限位检测开关，用于固体细料和粉料检测。
过程连接：螺纹、法兰和卫生型连接（卡箍）
温度： -50 ~ +280°C (-60 ~ +540°F)
压力： -1 ~ +25bar (-14.5 ~ +360psi)
传感器长度： 300mm ~ 4,000mm
传感器材质： 316L (3,2µm, 0,8 µm, PTFE 涂层, ETFE 涂层)
国际防爆认证
Vibronic
Universal point level switch for fine-grained bulk solids
Level limit switch for fine-grained bulk solids with separate housing
Instruction for mounting an shortening
Point Level Switch for fine-grained bulk solids with separate housing
and armored tube.
Instruction for mounting and shortening
Point Level Switch for fine-grained bulk solids with separate housing.
Instruction for demounting and mounting of the sensor
Sliding Sleeve, pressurised
Exchange of aluminum housing F17 on Soliphant M FTM50, FTM51, FTM52
Exchange of stainless steel housing F15 on Soliphant M FTM50, FTM51,
FTM52
Exchange of aluminum housing F13 on Soliphant M FTM50, FTM51, FTM52
Mounting the adapter set on Soliphant M FTM50, FTM51, FTM52
Exchange of Polyester housing F16 on Soliphant M
Exchange of electronic insert on Soliphant M FTM50, FTM51, FTM52
Exchange of sensor on Soliphant M FTM5x - separate version
Exchange of sensor on Soliphant M
Universal vibration limit switch for fine-grained bulk solids,
also for explosion-hazardous areas
Liquiphant M/S, Soliphant M, Liquicap M, Solicap M/S
Liquiphant M/S/FailSafe, Soliphant T/M
LIquiphant M/S/Fail Safe, Soliphant M, Cerabar M, Deltapilot M
LIquiphant M/S/Fail Safe, Soliphant M
Liquicap M, Solicap M, Liquphant M/S/FailSafe, Soliphant M
LIquiphant M/S/Fail Safe, Soliphant M
Liquihant M/S, Soliphant M, Liquicap M, Solicap M/S
Liquiphant M/S, Soliphant M, Liquicap M, Solicap M/S
Ex d or Ex de IIC T6 Ga/Gb, Gb (FTM50)
Ex d or Ex de [ia Ga] IIC T6 Ga/Gb, Gb (FTM51/52)
Ex ta IIIC T80°C T500 130°C Da (FTM50/51)
Ex ta [ia Da] IIIC T80°C T500 130°C Da (FTM52)
Ex ta/tb IIIC T90°C Da/Db (FTM50/51)
Ex ta/tb [ia Da] IIIC T90°C Da/Db (FTM52)
Ex d or Ex de IIC T6 Ga/Gb or Gb (FTM50)
Ex d or Ex de [ia Ga] IIC T6 Ga/Gb or Gb (FTM51/52)
Ex ta IIIC T80°C T500 130°C Da (FTM50/51)
Ex ta [ia Da] IIIC T80°C T500 130°C Da (FTM52)
Ex ta/tb IIIC T90°C Da/Db (FTM50/51)
Ex ta/tb [ia Da] IIIC T90°C Da/Db (FTM52)
TÜV 13.0914 X (INMETRO)
Ex ia IIC T6 Ga
Ex ia IIC T6 Ga/Gb
Ex ia IIIC T65°C Da
Ex ia IIIC T65°C Da/Db
IECEx DEK 15.0042 X (IECEx)
II 3 G Ex nA IIC T6 Gc
II 3 G Ex nC IIC T6 Gc
II 3 G Ex ic IIC T6 Gc
II 3 D Ex tc IIIC T93°C Dc
II 3 D Ex ic IIIC T75°C Dc
Intrinsically safe (entity), Class I, Div. 1, Groups A, B, C, D
Division 2 and Zone 2 installation
Class II, III installation (without barrier)
Vibronic Limit Switches, Bulk Solids
II 1 G Ex ia IIC T6 Ga
II 1 D Ex ia IIIC Txx°C Da
Vibronic Limit Switches, Bulk Solids
音叉料位开关
0Ex ia IIC T6...T2 Ga X
Ga/Gb Ex ia IIC T6...T2 X
Ex ia IIIC T °C Da X
Ex ia IIIC T°C Da X and Ex ia IIIC T°C Db X
CSA Control Drawing
IS, NI
II 1/2 G Ex d or Ex de IIC T6 Ga/Gb (FTM50)
II 1/2 G Ex d or Ex de [ia Ga] IIC T6 Ga/Gb (FTM51/52)
II 2 G Ex d or Ex de IIC T6 Gb(FTM50)
II 2 G Ex d or Ex de [ia Ga] IIC T6 Gb (FTM51/52)
II 1 D Ex ta IIIC T80°C T500 130°C Da (FTM50/51)
II 1 D Ex ta [ia Da] IIIC T80°C T500 130°C Da (FTM52)
II 1/2 D Ex ta/tb IIIC T90°C Da/Db (FTM50/51)
II 1/2 D Ex ta/tb [ia Da] IIIC T90°C Da/Db (FTM52)
KEMA 04 ATEX 2330 X
II 1/2 D Ex ta/tb IIIC T93°C Da/Db
II 1/3 D Ex ta/tc IIIC T93°C Da/Dc
II 1/2 D Ex ta/tb [ia Da] IIIC T93°C Da/Db
II 1/3 D Ex ta/tc [ia Da] IIIC T93°C Da/Dc
II 2(1) D Ex tb [ia Da] IIIC T93°C Db
II 3(1) D Ex tc [ia Da] IIIC T93°C Dc
KEMA 05 ATEX 2066 X
Ex d or Ex de IIC T6 Ga/Gb (FTM50)
Ex d or Ex de [ia Ga] IIC T6 Ga/Gb (FTM51/52)
Ex d or Ex de IIC T6 Gb (FTM50)
Ex d or Ex de [ia Ga] IIC T6 Gb (FTM51/52)
Ex tD A20/A21 IP6X T90°C (FTM50/51)
Ex tD [iaD 20] A20/A21 IP6X T90°C (FTM52)
GYJ16.1467X (NEPSI)
ATEX:
II 1 G Ex ia IIC T6 Ga
II 1/2 G Ex ia IIC T6 Ga/Gb
II 1 D Ex ia IIIC Txx°C Da
II 1/2 D Ex ia IIIC Txx°C Da/Db
IECEx:
Ex ia IIC T6 Ga, Ga/Gb
Ex ia IIIC Txx°C Da, Da/Db
Ga/Gb Ex d IIC T6...T2 X, Ga/Gb Ex d e IIC T6...T2 X
Ga/Gb Ex d [ia Ga] IIC T6...T2 X
Ga/Gb Ex d e [ia Ga] IIC T6...T2 X
Ex ta IIIC T80 °C T500 130 °C Da X
Ex ta IIIC T90 °C Da X and Ex tb IIIC T90 °C Db X
Ex ta [ia Da] IIIC T90 °C Da X and Ex tb[ia Da] IIIC T90 °C Db X
Vibronic Limit Switches, Bulk Solids
Ex ta/tb IIIC T93°C Da/Db
Ex ta/tb [ia Da] IIIC T93°C Da/Db
Ex tb [ia Da] IIIC T93°C Db
IECEx
CSA Control Drawing
960008854 B
XP
音叉料位开关
No. 1834 / 50-01 (3-A)
CSA
Drawing No.: 960007419 -
Drawing Type: Control Drawing
CSA
Drawing No.: 960008854 -
Drawing Type: Control Drawing
FM
Drawing No.: 960007248 -
Drawing Type: Control Drawing
CSA
Drawing No.: 960007419 A
Drawing Type: Control Drawing
CSA
Drawing No.: 960007419 B
Drawing Type: Control Drawing
FM
Drawing No.: 960007248 A
Drawing Type: Control Drawing
FM
Drawing No.: 960007248 B
Drawing Type: Control Drawing
Hinweis!
Gabelzinken nicht beschädigen
Note! Do not damage the fork arms!
Universal vibration limit switch for fine-grained bulk solids, also for
explosion-hazardous areas
Universal vibration limit switch for fine-grained bulk solids, also for
explosion-hazardous areas
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Universal vibration limit switch for fine-grained bulk solids, also for
explosion-hazardous areas
Point level measuring system
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Universal vibration limit switch for fine-grained bulk solids, also for
explosion-hazardous areas
Universal vibration limit switch for fine-grained bulk solids, also for
explosion-hazardous areas
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Software version V01.01.00
A complete range of process instrumentation and tailor-made solutions
Gama de productos para aplicaciones con líquidos y sólidos
Aperçu des produits pour des applications dans des liquides et des
solides en vrac
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
Product overview for applications in liquids and bulk solids
Product overview for applications in liquids and bulk solids
Soliphant FTM 51 with extension tube is used to prevent blockage in
ethanol processing
Kompakter Füllstand-Grenzschalter für Schüttgüter
Animation DE mp4 1280x720
Animation DE flv 480x270
Animation EN flv 480x270
Animation EN mp4 1280x720
Animation ES mp4 1280x720
Animation ES flv 480x270
Animation FR mp4 1280x720
Animation FR flv 480x270
Animation IT mp4 1280x720
Animation IT flv 480x270
Animation TR mp4 1280x720
产品型号: FTM51-
一致性声明编号: HE_00842_01.17
制造商规格: RoHS
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: HE_00255_01.16
制造商规格: Food hygiene, 10/2011, 1935/2004
产品型号: FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51H-, FTL70-, FTL71-, FTM20-, FTM21-, FTM50-, FTM51-
一致性声明编号: HE_01109_02.19
制造商规格: Food hygiene
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: HE_01159_01.19
制造商规格: IP Code
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: HE_00255_02.16
制造商规格: Food hygiene, 10/2011, 1935/2004
产品型号: FTM51-
一致性声明编号: HE_00680_01.17
制造商规格: IP Code
产品型号: FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51H-, FTL70-, FTL71-, FTM20-, FTM21-, FTM50-, FTM51-
一致性声明编号: HE_01109_01.19
制造商规格: Food hygiene
产品型号: FTM51-
一致性声明编号: FDA_00234_01.19
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: FDA_00030_03.15
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: EC_00564_04.17
产品型号: FTM50-, FTM51-, FTM52-
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: EC_00097_03.15
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: EC_00248_03.16
产品型号: FTM50-, FTM51-, FTM52-
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: EG 05 005
产品型号: FTM50-, FTM51-, FTM52-
一致性声明编号: SIL_00072_01.15
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05554
产品型号: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
地区/国家: Russia (Declaration of Conformity), Russia (TR CU)
认证机构: EAC
证书号: RU D-DE.MO10.B.05551
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Brazil
认证机构: INMETRO
保护: Ex ta/tb IIIC Txxx°C Da/Db
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Europe (ATEX)
认证机构: KEMA
类别: II 1/2 D, II 1/3 D, II 2(1) D
保护: Ex ta/tc IIIC T093°C Da/Dc, Ex ta/tb IIIC T093°C Da/Db
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Europe (ATEX)
认证机构: DEKRA
类别: II 1/2 G, II 1 D, II 1 G, II 1/2 D
保护: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb, Ex ia IIC T6...T2 Ga, Ex ia IIC T6...T2 Ga/Gb, Ex ia IIC T6...T3 Ga, Ex ia IIC T6...T3 Ga/Gb, Ex ia IIIC T500=xxx°C Da, Ex ia IIIC T065°C Da, Ex ia IIIC T065°C Da/Db
产品型号: FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex d IIC T6...T2 Ga/Gb, Ex d e IIC T6...T2 Ga/Gb, Ex ia IIC T6...T2 Ga, Ex ia IIC T6...T2 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db, Ex ta IIIC Txxx°C Da, Ex ta IIIC Txxx°C, T500=xxx°C Da, Ex ta/tc IIIC Txxx°C Da/Dc, Ex d [ia Ga] IIC T6...T2 Ga/Gb, Ex d e [ia Ga] IIC T6...T2 Ga/Gb, Ex tb [ia Da] IIIC Txxx°C Da, Ex tb [ia Da] IIIC Txxx°C, T500=xxx°C Da, Ex ta/tb IIIC Txxx°C Da/Db
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: International (IECEx)
认证机构: DEKRA
保护: Ex ta/tb IIIC T090°C Da/Db, Ex ta IIIC T080°C, T500=130°C Da, Ex d IIC T6...T2 Gb, Ex d e IIC T6...T2 Ga/Gb, Ex d e IIC T6...T2 Gb, Ex d IIC T6...T2 Ga/Gb
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Europe (ATEX)
认证机构: DEKRA
类别: II 1/2 D, II 1/2 G, II 1 D, II 1 G
保护: 020|005|020, 020|005|025, 020|005|050, 020|005|055
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: USA
认证机构: FM
保护: S, XP, NI, IS, DIP
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: China
认证机构: NEPSI
类别: zone 21, zone 22, zone 20,21
保护: Ex tD A20/A21 IP6X T023°C, Ex tD A20/A22 IP6X T023°C
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: China
认证机构: NEPSI
类别: zone 0, zone 20, zone 0,1, zone 20,21
保护: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb, Ex ia IIC T6...T2 Ga, Ex ia IIC T6...T3 Ga, Ex ia IIC T6...T3 Ga/Gb, Ex iaD 20 Txxx°C IP6x
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: China
认证机构:
保护: 070 020 045 005, 070 020 045 035, 085 900 060 900
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Brazil
认证机构: INMETRO
保护: Ex ta/tb IIIC Txxx°C Da/Db
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Brazil
认证机构: INMETRO
保护: Ex d IIC, Ex ia IIC, Ex ia IIIC, Ex ta IIIC
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: China
认证机构:
保护: Ex tD Txxx°C, 025 020 045 035, 035 020 045 035
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: International (IECEx)
认证机构: DEKRA
保护: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb, Ex ia IIC T6...T2 Ga, Ex ia IIC T6...T2 Ga/Gb, Ex ia IIC T6...T3 Ga, Ex ia IIC T6...T3 Ga/Gb, Ex ia IIIC T500=xxx°C Da, Ex ia IIIC T065°C Da, Ex ia IIIC T065°C Da/Db
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Europe (ATEX)
认证机构: KEMA
类别: II 2 (1) G, II 2 G, II 1/2 D, II 1/2 G, II 1 D
保护: Ex d IIC T6...T2 Ga/Gb, Ex d IIC T6...T2 Gb, Ex d e IIC T6...T2 Ga/Gb, Ex d e IIC T6...T2 Gb, Ex ta IIIC T080°C, T500=130°C Da, Ex ta/tb IIIC T090°C Db
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Brazil
认证机构: INMETRO
保护: Ex d IIC, Ex ia IIC, Ex ia IIIC, Ex ta IIIC
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: China
认证机构: NEPSI
类别: zone 0, zone 20, zone 0,1, zone 20,21
保护: Ex d ia IIC T6...T2 Ga/Gb, Ex d ia IIC T6 Gb, Ex d ia IIC T6...T2 Gb, Ex d ia IIC T6 Ga/Gb, Ex d ia IIC T6...T3 Ga/Gb, Ex d ia IIC T6...T3 Gb, Ex tD A20 Txxx°C IP6X, Ex d IIC T6...T3 Gb, Ex d IIC T6...T3 Ga/Gb, Ex d IIC T6...T2 Gb, Ex d IIC T6...T2 Ga/Gb
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: International (IECEx)
认证机构: DEKRA
保护: Ex ta/tc IIIC T093°C Da/Dc, Ex ta/tb IIIC T093°C Da/Db
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Europe (ATEX)
认证机构: Endress+Hauser
类别: II 3 D, II 3 G
保护: Ex ic IIC T6 Gc, Ex nA IIC T6 Gc, Ex nC IIC T6 Gc, IIIC T093°C Dc
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: International (IECEx)
认证机构: DEKRA
保护: 020|005|020, 020|005|025, 020|005|050, 020|005|055
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: China
认证机构:
保护: 235 900 060 900
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Canada, USA
认证机构: CSA
类别: I,II,III/1,2/A,B,C,D,E,F,G/, I/zone 0
保护: DIP, IS, XP, AEx/Ex/ia/IIC/T6...T3
产品型号: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
认证机构: TÜV
产品型号: FTM20-, FTM21-, FTM50-, FTM51-
地区/国家: Canada (CRN)
认证机构: CRN
产品型号: FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTM50-, FTM51-, FTM52-
地区/国家: International
认证机构: TÜV
产品型号: FTM52-, FTM51-, FTM50-
认证机构: EXIDA
产品型号: FTM50-, FTM51-, FTM52-
地区/国家: Canada, USA
认证机构: CSA
