Gamma射线仪表 Gammapilot FMG60

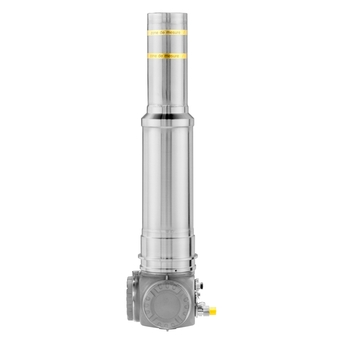

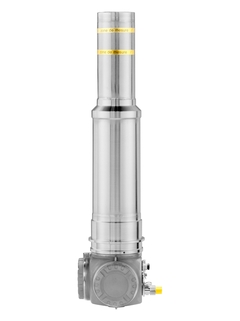

Gammapilot FMG60 不锈钢外壳 ©Endress+Hauser

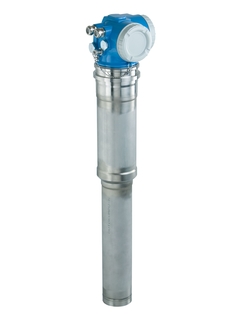

Gammapilot FMG60 铝制外壳 ©Endress+Hauser

放射性测量原理

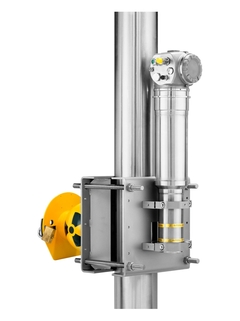

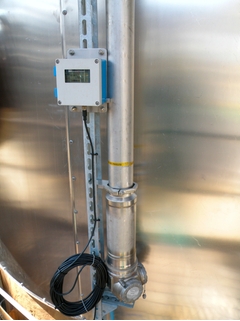

Gammapilot FMG60 应用 ©Endress+Hauser
Gammapilot FMG60 应用 ©Endress+Hauser
  • Gammapilot FMG60 不锈钢外壳
  • Gammapilot FMG60 铝制外壳
  • Gammapilot FMG60 应用
  • Gammapilot FMG60 应用

一体化变送器，用于限位检测以及连续液位、界面与密度测量

Gammapilot FMG60一体化变送器用于非接触式液体、固体、悬浮物与污泥的限位检测以及连续液位、界面与密度测量。配有不同长度Nal晶体或塑料闪烁器的可变变送器，保证其在不同应用中获得最佳测量效果。该变送器由一个闪烁器、光电倍增管与估算单元组成。

Xpert选型
  • F
  • L
  • E
  • X

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 过程温度

      任意

    • 过程压力（绝压）/最大过压限定值

      任意

    • 最小介质密度

      任意

    • 介质的最小电导率

      任意

    • 最大测量距离

      无限测量范围
      级联

    • 主要接液部件

      非接触

    • 测量精度

      +/-1%

Loading alternative products

快速选择

从我们建议的选项中选择
售价
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

FMG60
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
价格核算中…
暂时无价格信息
from CHF 803.-
  • 可选附加功能
请使用 Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

附加组件

  • 优势

    • 一体化变送器：一台仪表即可完成所有测量任务。

    • SIL2/3认证符合IEC 61508标准，用于限位检测

    • 即使在极端工况和环境条件下，仍能确保极高的有效性、可靠性与安全性。

    • 在最低放射剂量（ALARA）下仍能确保极高的灵敏度与精确度。

    • 铝制外壳或 316L 不锈钢外壳（用于重负荷测量场合）

    • 4-20 mA 输出，用于简单的工厂集成

  • 应用领域

    适用于液体、固体、悬浮物或污泥测量。在极端测量条件下也可进行测量，例如高压、高温、腐蚀性介质、有毒介质、磨损性介质。适用于各种类型的容器，例如反应器、高压灭菌器、分离器、酸槽、混合器、旋风分离器以及化铁炉。适用于食品行业，无需附加要求或认证。

    • 温度：无限制（外置式）

    • 压力：无限制（外置式）

    • 国际防爆保护认证，WHG 溢流保护

特征和规格

返回

Details

  • 测量原理

    放射线测量

  • 特点/应用

    一体式变送器

  • 特点

    界面测量
    使用Applicator进行仪表选型和计算

  • 电源/通信

    AC：90...253V
    DC：18...36V

  • 测量精度

    +/-1%

  • 环境温度

    -40...60°C
    (-40...140°F)
    带水冷套管：
    0...120°C
    (32...248°F)

  • 过程温度

    任意

  • 过程压力（绝压）/最大过压限定值

    任意

  • 主要接液部件

    非接触

  • 过程连接

    非接触

  • 卫生型过程连接

    非接触

  • 传感器长度

    PVT闪烁体
    400...2000mm
    在级联模式下大于2000mm

  • 最大测量距离

    无限测量范围
    级联

  • 通信

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、INMETRO、NEPSI、EAC

  • 安全认证

    SIL1认证

  • 组件

    同位素：FSG60、FSG61
    放射源源盒：FQG60、FQG61、FQG62、FQG63、FQG66
    显示：FHX40
    安装附件：FHG60

  • 测量原理

    放射线密度测量

  • 特点/应用

    一体式变送器
    带PT100输入，用于
    温度补偿

  • 电源/通信

    AC：90...253V
    DC：18...36V

  • 环境温度

    -40°C...50°C / 60°C
    带水冷套管：0...120°C

  • 过程温度

    任意

  • 过程绝压

    任意

  • 接液部件

    非接触

  • 卫生型

    非接触

  • 传感器长度

    NaJ闪烁体50x50mm
    PVT闪烁体200...400mm

  • 输出

    4...20mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • 证书和认证

    ATEX、FM、CSA、IECEx、TIIS、NEPSI、GOST

  • 组件

    同位数：FSG60
    放射源源盒：FQG60、FQG61、FQG62、FQG63、QG2000

  • 其他认证和证书

    SIL1认证

  • 测量原理

    放射线限位测量

  • 特点/应用

    一体式变送器

  • 特点

    界面测量
    使用Applicator进行仪表选型和计算

  • 电源/通信

    DC：90...253V
    AC：18...36V

  • 环境温度

    -40...60°C
    (-40...140°F)
    带水冷套管：
    0...120°C
    (32...248°F)

  • 过程温度

    任意

  • 过程压力（绝压）/最大过压限定值

    任意

  • 最小介质密度

    任意

  • 介质的最小电导率

    任意

  • 主要接液部件

    非接触

  • 过程连接

    非接触式

  • 卫生型过程连接

    非接触式

  • 传感器长度

    PVT闪烁体200 mm
    PVT闪烁体400 mm
    NaI闪烁体50x50mm

  • 通信

    4...20mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、INMETRO、NEPSI、EAC

  • 安全认证

    溢出保护WHG
    SIL1/ SIL2

  • 组件

    同位数：FSG60、FSG61
    放射源源盒：FQG60、FQG61、FQG62、FQG63、FQG66

  • 测量原理

    放射线测量

  • 特点/应用

    一体式变送器
    非接触式测量技术，适用极端工况（温度、压力）

  • 界面测量

    液体/液体界面，含乳液层和液体/固体界面

  • 特点

    界面、密度和质量流量测量
    使用Applicator进行仪表选型和计算

  • 电源/通信

    AC：90...253V
    DC：18...36V

  • 测量精度

    +/-1%

  • 环境温度

    -40...60°C
    (-40...140°F)
    带水冷套管：
    0...120°C
    (32...248°F)

  • 过程温度

    任意

  • 过程压力（绝压）/最大过压限定值

    任意

  • 主要接液部件

    非接触式

  • 过程连接

    非接触式

  • 卫生型过程连接

    非接触式

  • 传感器长度

    PVT闪烁体
    400...2000mm
    在级联模式下大于2000mm

  • 最大测量距离

    无限测量范围
    级联

  • 通信

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、INMETRO、NEPSI、EAC

  • 安全认证

    溢出保护WHG
    SIL1

  • 组件

    同位素：FSG60、FSG61
    放射源源盒：FQG60、FQG61、FQG62、FQG63、FQG66
    显示：FHX40
    安装附件：FHG60

  • 测量原理

    放射线限位测量

  • 特点/应用

    一体式变送器

  • 特点

    界面测量
    使用Applicator进行仪表选型和计算

  • 电源/通信

    AC：90...253V
    DC：18...36V

  • 环境温度

    -40...60°C
    (-40...140°F)
    带水冷套管：
    0...120°C
    (32...248°F)

  • 过程温度

    任意

  • 过程压力（绝压）/最大过压限定值

    任意

  • 最小介质密度

    任意

  • 主要接液部件

    非接触

  • 过程连接

    非接触式

  • 卫生型过程连接

    非接触式

  • 传感器长度

    PVT闪烁体200 mm (8")
    PVT闪烁体400 mm (16")
    NaJ闪烁体50x50mm (2")

  • 通信

    4...20 mA HART
    FOUNDATION Fieldbus
    PROFIBUS PA

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、INMETRO、NEPSI、EAC

  • 安全认证

    溢出保护WHG
    SIL1/ SIL2

  • 组件

    同位数：FSG60、FSG61
    放射源源盒：FQG60、FQG61、FQG62、FQG63、FQG66

文档/手册/软件

附件/备件

Nr
Order code
Specification

  • 替代产品

    • Gammapilot FMG50多功能变送器
      • F
      • L
      • E
      • X

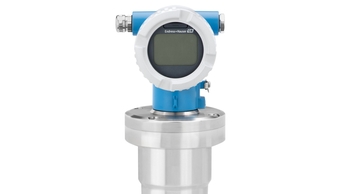

      Gammapilot FMG50
