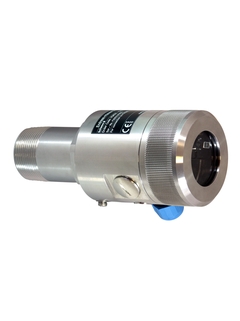

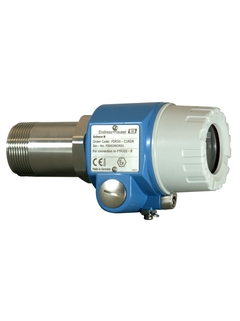

Soliwave FDR50

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

测量原理

微波安全栅
特点/应用

Microwave接收器
环境温度

-20...70 °C
(-4...158 °F)
过程温度

从外部发生波束（非接触）：所有
在安装位置发射波束（接触）：
-20...70 °C
(-4...158 °F)
过程压力（绝压）/最大过压限定值

从外部发生波束（非接触）：所有
在安装位置发射波束（接触）：
0.8...4.8 bar abs (12...70 psi)
最小介质密度

固体重量：> 10 g/l
主要接液部件

安装位置处：铝、PTFE
或：非接触
过程连接

1-1/2" G + NPT
从外部发射波束/外部安装，金属容器必须使用金属材质
卫生型过程连接

外部发射波束（非接触）
通信

变送器：继电器DPDT
证书和认证

ATEX、IEC Ex
选项

法兰
组件

发射器：FQR50
变送器：FTR325
替代产品

Soliwave FDR57
应用限制

从外部发射波束（非接触）
固体重量：<10g/l

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Technical Information Soliwave FQR50 / FDR50
Non-contact, non-wearing detection of bulk solids of all kinds

技术信息(TI)
Operating instructions Soliwave FQR 50 / FDR 50
Microwave barrier

Short Instruction (KA)

08/16

德语 , 英语 , 西班牙语 , French , 意大利语 , 荷兰语
Soliwave M FQR50, FDR50 Nivotester FTR325
Approval No.: IECEx BVS 09.0007X
Zone 0/1 Ex ia IIC T4,
Ex iaD 20/21 IP66 T98°C
[Zone 0] [Ex ia] IIC,
[Ex iaD]

Ex 防爆说明(XA)
Soliwave M FQR50, FDR50
Approval No.: BVS 07 ATEX E 148 X
ATEX II 1/2 G
Protection: Ex ia IIC T4
ATEX II 1/2 D Ex iaD 20/21 IP66 T 98°C

Ex 防爆说明(XA)
Soliwave M FQR50, FDR50
Approval No.: DMT 03 ATEX E 053
ATEX II 1/2 D IP66 T 102°C

Ex 防爆说明(XA)
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

实际应用(FA)

09/19

西班牙语
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vrac

实际应用(FA)

03/19

French
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

实际应用(FA)

03/17

德语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Level measurement
Product overview for applications in liquids and bulk solids

实际应用(FA)

03/17

英语
Prozessautomatisierung, die Gold wert ist
Memosens pH-Sensoren verbessern Prozesse bei Agnico Eagle

案例分析(CS)

07/16

德语
Process automation worth its weight in gold
Memosens pH sensors improve processes at Agnico Eagle

案例分析(CS)

07/16

英语
L’automatisation des process vaut son pesant d’or
Memosens Les sondes de pH améliorent les process chez Agnico Eagle

案例分析(CS)

07/16

French
Soliwave M
产品型号: FDR50-, FQR50-
一致性声明编号: BVS07ATEX E148X

EU Declaration

德语 , 英语 , French
Nivotester, Soliwave M
产品型号: FTR325-, FQR50-, FDR50-
地区/国家: International, International (IECEx)
认证机构: EXAM (DMT, BVS)

Explosion Protection

英语
Nivotester, Soliwave M
产品型号: FDR50-, FQR50-, FTR325-
认证机构: BVS

Explosion Protection

德语 , 英语
Nivotester, Soliwave M
产品型号: FDR50-, FQR50-, FTR325-
地区/国家: International
认证机构: IECEx

Explosion Protection

英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

1
- Nr 1 Order code 52022365

  电子插件

  PCB receiver. Mounted on holding plate. Non-hazardous area. Measuring range max. 8m. Usage: FDR50.

  显示详细信息隐藏详细信息
- Nr 1 Order code 52022366

  电子插件

  PCB receiver. Mounted on holding plate. Non-hazardous area. Measuring range max. 20m. Usage: FDR50.

  显示详细信息隐藏详细信息
- Nr 1 Order code 52022367

  电子插件

  PCB receiver. Mounted on holding plate. ATEX II 1/2D IP66 T102oC. Measuring range max. 8m. Usage: FDR50.

  显示详细信息隐藏详细信息
- Nr 1 Order code 52022368

  电子插件

  PCB receiver. Mounted on holding plate. ATEX II 1/2D IP66 T102oC. Measuring range max. 20m. Usage: FDR50.

  显示详细信息隐藏详细信息
- Nr 1 Order code 71062118

  电子插件

  PCB for receiver mounted in holding plate. ATEX II 1/2GD Ex ia IIC T4. Measuring range max. 8m. Usage: FDR50.

  显示详细信息隐藏详细信息
- Nr 1 Order code 71062121

  电子插件

  PCB for receiver mounted in holding plate. ATEX II 1/2GD Ex ia IIC T4. Measuring range max. 20m. Usage: FDR50.

  显示详细信息隐藏详细信息
- Nr 1 Order code 71062123

  电子插件

  PCB for receiver mounted in holding plate. IEC Ex 1/2GD Ex ia IIC T4. Measuring range max. 8m. Usage: FDR50.

  显示详细信息隐藏详细信息
- Nr 1 Order code 71062124

  电子插件

  PCB for receiver mounted in holding plate. IEC Ex 1/2GD Ex ia IIC T4. Measuring range max. 20m. Usage: FDR50.

  显示详细信息隐藏详细信息
- Order code 71113441

  HT-adapter R1-1/2 + Rp1-1/2, 316Ti 适用型号:

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71113449

  HT-adapter NPT1-1/2, 316Ti 适用型号: FDR50,

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71108383

  法兰 DN40 PN40, Rp1-1/2, 316Ti, 3.1 EN1092

  EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71006345

  法兰 DN40 PN6, Rp1-1/2, Alu Hole circle: 1

  Hole circle: 100mm. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71006348

  法兰 DN40 PN40, Rp1-1/2, 316Ti EN1092-1, A

  EN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71108388

  法兰 DN50 PN16, Rp1-1/2, 316Ti, 3.1 EN1092

  EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71006350

  法兰 DN50 PN16, Rp1-1/2, 316Ti EN1092-1, A

  EN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71006352

  法兰 DN100 PN16, Rp1-1/2, 316Ti EN1092-1,

  EN1092-1, A. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71108390

  法兰 DN100 PN16, Rp1-1/2, 316Ti, 3.1 EN109

  EN1092-1,A. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71006346

  法兰 1-1/2" 150lbs, NPT1-1/2, Alu Hole cir

  Hole circle: 98.6mm. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71006349

  法兰 1-1/2" Cl.150, NPT1-1/2, 316Ti ASME B

  ASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71108387

  法兰 1-1/2" Cl.150,NPT1-1/2,316Ti,3.1 ASME

  ASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71006351

  法兰 NPS 2" Cl.150, NPT1-1/2, 316Ti ASME B

  ASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71108389

  法兰 2" Cl.150, NPT1-1/2,316Ti, 3.1 ASME B

  ASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71006353

  法兰 NPS 4" CL.150, NPT1-1/2, 316Ti ASME B

  ASME B16.5. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71108391

  法兰 4" Cl.150, NPT1-1/2,316Ti, 3.1 ASME B

  ASME B16.5. Inspection cert. EN10204-3.1 material (316Ti wetted parts). Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026443

  焊接式装配 DN50, 200oC Screw assembling.材质: 3

  Screw assembling. Material: 316Ti, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026446

  焊接式装配 DN50, 10bar, 200oC Screw assemblin

  Screw assembling. Material: 316Ti/321, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026444

  焊接式装配 DN80, 200oC Screw assembling.材质: 3

  Screw assembling. Material: 316Ti, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026447

  焊接式装配 DN80, 10bar, 200oC Screw assemblin

  Screw assembling. Material: 316Ti/321, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026445

  焊接式装配 DN100, 200oC Screw assembling.材质:

  Screw assembling. Material: 316Ti, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026448

  焊接式装配 DN100, 10bar, 200oC Screw assembli

  Screw assembling. Material: 316Ti/321, silicone. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026449

  法兰式装配 DIN/EN DN50, 25bar,200oC Screw ass

  Screw assembling on counter flange. Material: 316Ti, PTFE, C4400. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026450

  法兰式装配 DIN/EN DN80, 25bar,200oC Screw ass

  Screw assembling on counter flange. Material: 316Ti, PTFE, C4400. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71026451

  法兰式装配 DIN/EN DN100,25bar,200oC Screw ass

  Screw assembling on counter flange. Material: 316Ti, PTFE, C4400. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71113450

  延长 225mm, HT-adapter R1-1/2 + 适用型号: FDR5

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71113451

  延长 325mm, HT-adapter R1-1/2 + 适用型号: FDR5

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71113452

  延长 525mm, HT-adapter R1-1/2 + 适用型号: FDR5

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71113453

  延长 225mm, HT-Adapter NPT1-1/2 适用型号: FDR5

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71113454

  延长 325mm, HT-adapter NPT1-1/2 适用型号: FDR5

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71113455

  延长 525mm, HT-adapter NPT1-1/2 适用型号: FDR5

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209101

  玻璃视窗 disc DN50, 25bar, 200oC Installatio

  Installation on flange fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209114

  玻璃视窗 disc DN50, 10bar, 200oC Installatio

  Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209118

  玻璃视窗 disc DN50, 200oC Installation on we

  Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209122

  玻璃视窗 disc DN50, 6bar, 200oC Installation

  Installation on screw-type fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209100

  玻璃视窗 disc DN80, 25bar, 200oC Installatio

  Installation on flange fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209111

  玻璃视窗 disc DN80, 10bar, 200oC Installatio

  Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209116

  玻璃视窗 disc DN80, 200oC Installation on we

  Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209121

  玻璃视窗 disc DN80, 6bar, 200oC Installation

  Installation on screw-type fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209097

  玻璃视窗 disc DN100, 25bar, 200oC Installati

  Installation on flange fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209107

  玻璃视窗 disc DN100, 10bar, 200oC Installati

  Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209115

  玻璃视窗 disc DN100, 200oC Installation on w

  Installation on weld-in fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 71209119

  玻璃视窗 disc DN100, 6bar, 200oC Installatio

  Installation on screw-type fitting. Material: borosilicate glass. Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 52017501

  FQR5x/FDR5x 支架, 铝适用型号: FDR50, FDR56/FDR

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息
- Order code 52017502

  FQR5x/FDR5x 支架, 塑料适用型号: FDR50, FDR56/FD

  Usage: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

  显示详细信息隐藏详细信息

显示更多
显示更少

替代产品

F

L

E

X

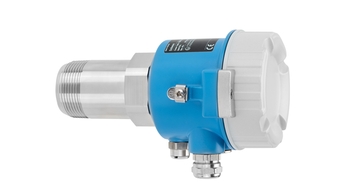

Soliwave FDR57

当接触式测量方法使用受限时，Soliwave是一种解决方案。FDR57检测限位高度和固体散料流量，能够进行非接触式限位检测和计数。
更多信息

价格核算中…

暂时无价格信息

登录后显示价格

Price on request

from CHF ??.-

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

Soliwave FDR50

特征和规格

Details

测量原理

特点/应用

环境温度

过程温度

过程压力（绝压）/最大过压限定值

最小介质密度

主要接液部件

过程连接

卫生型过程连接

通信

证书和认证

选项

组件

替代产品

应用限制

文档/手册/软件

附件/备件

替代产品

Soliwave FDR57
