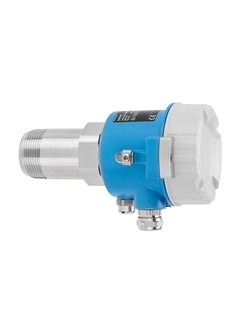

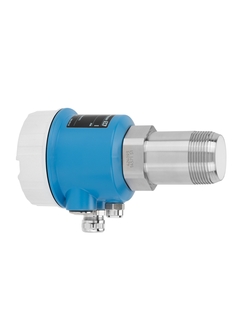

微波限位栅
Soliwave FDR57
进行非接触式限位检测和固体散料流量监测的收发器
Soliwave微波限位栅采用非接触式方式进行限位检测和固体散料的流量监测（非零流量/零流量、流量趋势）。仪表可用于检测和计数，检测沉积物并且监测进料过程和物料传输数量。它可以安装在容器中、水渠中、堆料上、进料站中、泵站中、过滤器中或其他各类自由落料的矿井中。允许在非金属容器外部进行测量。
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
此产品暂未在中国市场销售
-
产品规格参数
-
过程温度
非接触式安装：任意
在安装范围内：
-40 °C...+70 °C (-40 °F...+158 °F)
带高温转接头：
最高+450 °C (+842 °F) -
过程压力（绝压）/最大过压限定值
非接触式安装：任意
在安装范围内：
0.5 bar ... 6.8 bar (7.2 psi ... 99 psi)，绝压
带HD接头：
最大+21 bar (+305 psi)，绝压 -
最小介质密度
固体重量：> 10 g/l
-
-
优势
通过R 1½、1½ NPT螺纹或G 1½（带锁紧螺母）便捷地进行安装
仪表坚固耐用，在整个生命周期内均经济地运行：无磨损、过程接液部件采用陶瓷传感器膜片（可选）、长使用寿命、免维护
与微波限位栅FQR50/FDR50和FQR56/FDR56结构兼容，可以使用现有过程连接；例如适配法兰、安装架和视窗等附件均可继续使用
可选内置固体散料流量监测功能，提高了限位检测的安全性
测量原理几乎不受过程属性的影响
可以在其他测量方法使用受限的严苛工况下使用
通过带图形显示屏的Nivotester FTR525简单操作，...
-
应用领域
固体散料的非接触式（无磨损、免维护）限位检测（低限/高限）和流量监测（非零流量/零流量、流量趋势）。
提供检测、计数和定位功能
检测和分析过滤器中的沉积物和污染物
监测进料过程
监测物料传输数量
允许在最高温度不超过450°C (+842°F)的应用场合中使用
允许在最大压力不超过20bar (+290psi)的应用场合中使用
国际防爆认证
