差压变送器
Deltabar FMD71

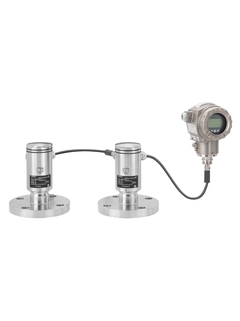

Deltabar FMD72，T14 316L外壳 ©Endress+Hauser
Deltabar FMD72，带T14铝外壳 ©Endress+Hauser

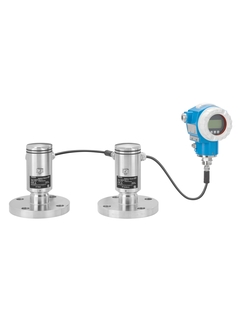

Deltabar FMD72，铝外壳 ©Endress+Hauser
  • Deltabar FMD72，T14 316L外壳
  • Deltabar FMD72，带T14铝外壳
  • Deltabar FMD72，铝外壳

电子差压系统由两个传感器和一台变送器组成

电子差压变送器Deltabar FMD71是差压系统，由两个传感器和一台变送器组成，用于带压罐或蒸馏塔/蒸发器中液体的液位、体积或质量测量。一个传感器用于静压测量(高压)，另一个传感器用于顶部压力测量(低压)。基于上述两个数字量压力值，变送器计算得出液位值(电子差压)。电子差压测量系统消除了传统差压测量中出现的问题。

Extended选型
  • F
  • L
  • E
  • X

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 测量精度

      每个传感器的0.075%，
      “铂金型”为每个传感器的0.05%

    • 过程温度

      –25...+150°C
      (–13...+302°F)

    • 压力测量范围

      100mbar...40bar
      (1.5psi...600psi)

    • 过程压力（绝压）/最大过压限定值

      60 bar (900 psi)

    • 过程膜片的材质

      陶瓷
      316L、AlloyC合金

    • 传感器

      100 mbar...40 bar
      (1.5 psi...600 psi)

Loading alternative products

快速选择

从我们建议的选项中选择
Sales price
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

FMD71
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
价格核算中…
暂时无价格信息
from CHF 803.-
  • 可选附加功能
请使用 Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

  • 优势

    • 干式测量单元Ceraphire完全抗真空、耐腐蚀和耐磨损

    • 消除了传统机械问题，具有更高的过程适用性和可靠性

    • 采用新型电子差压系统结构和设计，最大限度地降低了安全风险

    • 由于缩短了安装时间、维护时间、停机时间，并减少了备件需求，最大限度地降低了使用成本

    • 多变量液位测量：基于HART通信，测量同一系统的差压、顶部压力和传感器温度

    • 通过HART诊断不间断标识整个系统的健康状况

    • 高重复性和长期稳定性

  • 应用领域

    用于带压罐或蒸馏塔/蒸发器中液体的液位、体积或质量测量。

    • 过程连接：螺纹、法兰、齐平安装的卫生型连接

    • 温度：–25...+150°C (–13...+302°F)，可选350°C (662°F)

    • 测量范围：100mbar...40bar (1.5...600psi)

    • 测量精度：单个传感器的最高精度为±0.05%，系统的最高精度为±0.07%

    • 取得国际防爆认证和卫生型认证

特征和规格

返回

Details

  • 测量原理

    差压

  • 特点/应用

    电子差压变送器，带陶瓷传感器（Ceraphire），用于液位、体积流量或质量流量测量。

  • 电源/通信

    4...20 mA HART：
    12...45V DC
    Exia：12...30V DC

  • 测量精度

    每个传感器的0.075%，
    “铂金型”为每个传感器的0.05%

  • 长期稳定性

    每个传感器的0.05 % URL /年

  • 环境温度

    –40...+80°C
    (–40...+176°F)

  • 过程温度

    –25...+150°C
    (–13...+302°F)

  • 过程压力（绝压）/最大过压限定值

    60 bar (900 psi)

  • 压力测量范围

    100mbar...40bar
    (1.5psi...600psi)

  • 过程连接

    螺纹
    法兰（DIN、ASME、JIS）

  • 卫生型过程连接

    DIN11851
    DIN11864-1
    Tri-Clamp
    DRD
    Varivent

  • 通信

    4...20 mA HART

  • 证书和认证

    ATEX、FM、CSA、CSA C/US、IEC Ex、NEPSI、INMETRO

  • 设计认证

    NACE MR0175
    EN10204-3.1

  • 卫生型认证

    FDA
    3A

  • 选项

    四行数字显示
    不锈钢外壳或铝外壳

  • 应用限制

    使用Applicator电子差压选型计算软件

  • 测量原理

    差压

  • 特点

    电子差压变送器，带陶瓷传感器（Ceraphire），用于液位、体积流量或质量流量测量。

  • 供电电压

    4...20 mA HART：
    12...45V DC（非防爆）
    Ex ia：12...30V DC

  • 参考测量精度

    每个传感器的0.075%，
    “铂金型”为每个传感器的0.05%

  • 长期稳定性

    每个传感器的0.05 % URL /年

  • 过程温度

    –25...+150°C
    (–13...+302°F)

  • 环境温度

    –40...+80°C
    (–40...+176°F)

  • 传感器

    100 mbar...40 bar
    (1.5 psi...600 psi)

  • 抗真空压力

    0 mbar abs.

  • 最大量程比

    100 : 1

  • 最大过压限定值

    60 bar (900 psi)

  • 过程连接

    螺纹
    法兰（DIN、ASME、JIS）

  • 卫生型过程连接

    DIN11851
    DIN11864-1
    Tri-Clamp
    DRD
    Varivent

  • 过程膜片的材质

    陶瓷
    316L、AlloyC合金

  • 垫圈材质

    Viton、Kalrez、EPDM、NBR、硅

  • 填充液

    硅油

  • 外壳材质

    粉末压铸铝
    不锈钢

  • 通信

    4...20 mA HART

  • 证书和认证

    ATEX、FM、CSA、IECEx、NEPSI、INMETRO

  • 设计认证

    NACE MR0175、
    EN10204-3.1、

  • 卫生型认证

    EHEDG、
    3A
