电容式物位测量

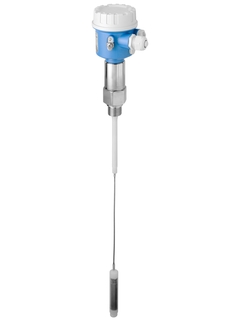

Liquicap FMI52

©Endress+Hauser
©Endress+Hauser

该探头可用于液体液位连续测量与界面测量-适用于大量程测量

Liquicap FMI52可靠的全绝缘探头可用于液体液位连续测量，尤其适用于小型储罐、有黏附形成的介质以及极端高温的场合，是大量程测量的最佳之选。测量与DK值（介电常数）无关。与Fieldgate FXA320（使用因特网技术的远程测量值访问）配套使用，Liquicap提供理想的库存管理解决方案。

Extended选型
  • F
  • L
  • E
  • X

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 测量精度

      重复性为0.1%

    • 过程温度

      -80...200°C
      -112...392°F

    • 过程压力（绝压）/最大过压限定值

      真空...100 bar
      (真空...1450 psi)

    • 最大测量距离

      0.42...10.0 m
      (1.38...33 ft)

    • 主要接液部件

      绝缘材料：FEP、PFA
      316L

Loading alternative products

快速选择

从我们建议的选项中选择
Sales price
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

FMI52
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
价格核算中…
暂时无价格信息
from CHF 803.-
  • 可选附加功能
请使用 Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

附加组件

  • 优势

    • 对于电导率大于100μS/cm的液体无需标定，探头长度0%/100%出厂预设定，调试快速简单。

    • 文本显示，菜单引导式现场设置（可选）。

    • 已获得各项认证与许可，适用范围广泛。

    • 符合IEC 61508标准，适用于需要SIL2级安全度的安全系统中。

    • 接液部分采用抗腐蚀材料和FDA认证材料制作。

    • 双重过压保护（气体放电器+防护二极管）可预防储罐放电。

    • 电子元件提供内置黏附补偿

  • 应用领域

    Liquicap FMI52结构坚固（自密封锥体），探头承压范围从真空至100bar。储罐使用的密封与隔离材料温度范围可达-80~+200℃。液体电导率大于100μS/cm时，测量值与DK（介电常数）无关，因此无需重新标定即可测量不同液体。

特征和规格

返回

Details

  • 测量原理

    电容物位仪

  • 特点/应用

    全绝缘杆式探头，适用标准和严珂工况（温度、压力）

  • 界面测量

    液体/液体界面，含乳液层

  • 特点

    屏蔽段长度
    工厂标定
    响应时间短

  • 电源/通信

    12...36 DC HART
    PFM

  • 测量精度

    重复性为0.1%

  • 导电性液体测量的线性误差

    <0.25%

  • 环境温度

    -50...+70°C
    -58...+158°F

  • 过程温度

    -80...200°C
    -112...392°F

  • 过程压力（绝压）/最大过压限定值

    真空...100 bar
    (真空...1450 psi)

  • 主要接液部件

    绝缘材料：FEP、PFA
    316L

  • 过程连接

    G 3/4、G 1、G1 1/2 /NPT 3/4"、NPT 1、NPT1 1/2"
    最小法兰口径DN25.../ASME 1".../JIS...

  • 卫生型过程连接

    Tri-Clamp ISO02852卡箍，无间隙
    牛奶接头
    齐平安装

  • 传感器长度

    总长度： 6m (20ft)
    屏蔽段长度：最大2m (7ft)

  • 最大测量距离

    0.42...10.0 m
    (1.38...33 ft)

  • 通信

    4...20mA HART
    PFM

  • 证书和认证

    ATEX、FM、CSA、IEC Ex、TIIS、INMETRO、NEPSI

  • 安全认证

    溢出保护WHG
    SIL

  • 设计认证

    EN 10204-3.1
    NACE MR0175

  • 卫生型认证

    EHEDG

  • 船级认证

    GL/ ABS

  • 选项

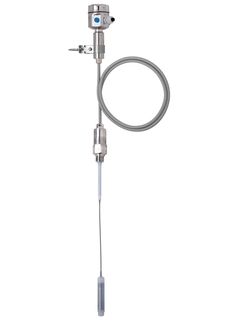

    分离型外壳
    气密探头密封圈

  • 应用限制

    变化，非导电性介质，电导率< 100 μS/cm

    注意压力和温度降低

文档/手册/软件

附件/备件

Nr
Order code
Specification
  • 20
  • 25
  • 30
  • 40
    • Order code 942901-0001

      Rope shortening kit FMI52/FTI52

      PTFE version. Usage: FMI52, FTI52.

    • Order code 919806-1000

      Mounting set (2"/pipe 38_V4A

      Usage: FMI51/FMI52, FTG20, FTI51/FTI52,FTI55/FTI56, FTI77, FTM50/FTM51/FTM52.

    • Order code 71040497

      遮阳罩

      Usage: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      遮阳罩

      Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

  • 57
    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 214880-0002

      Weld-in adapter UNI D65, 316L

      Flush mount process connection. Core hole: 65mm. Material: 316L. Seal: silicone profile gasket. FDA, EHEDG, 3-A compliant. Usage: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52010174

      焊座, UNI D65，3.1材质认证

      Flush mount process connection FMI51/FMI52, FTI51/FTI52 "UPJ", FMP41C "UPK"/"UQK", PMC45 "HA", FMB70 "00" Universal adapter Core hole: 65mm Material: 316L Inspection cert. EN10204-3.1 material

    • Order code 52006262

      焊座, UNI D85

      Flush mount process connection FMI51/FMI52, FTI51/FTI52 "UPJ", FMP41C "UPK"/"UQK", PMC45 "HA", FMB70 "00" Universal adapter Core hole: 85mm Material: 316L

    • Order code 52010173

      焊座, UNI D85，3.1材质认证

      Flush mount process connection. Core hole: 85mm. Material: 316L. Inspection cert. EN10204-3.1 material. Seal: silicone profile gasket. FDA, EHEDG, 3-A compliant. Usage: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52023572

      密封垫圈

      Process gasket for universal process adapter Deltapilot S DB50L/DB50S Levelflex M FMP41C

    • Order code 52001051

      过程连接件|Weld-in G1, d=60, 316L

      齐平安装式过程连接 FTL260 "0", FTL20 "7", FTL20H "GEJ", FTL330H/FTL330L "G", FTL50/FTL51, FTL50H/FTL51H "GW2", FMI51/FMI52, FTI51/FTI52 "GWJ", PMP135 "N", PTP35 "BB" 材质: 316L 密封: 硅橡胶 O-ring

    • Order code 71093129

      焊座

      Flush mount process connection. Material: 316L. Inspection cert. EN10204-3.1 material Seal: silicone O-ring FDA, EHEDG, 3-A compliant. Usage: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 71258358

      焊座 G1, d=53, 316L

      Flush mount process connection. Material: 316L. Seal: silicone O-ring. FDA, EHEDG, 3-A compliant. Usage: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL51B, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 52011896

      焊座，G1，d=60 ，3.1材质认证

      Flush mount process connection FTL260 "0", FTL20H "GEJ", FTL50/FTL51, FTL50H/FTL51H "GW2", FMI51/FMI52, FTI51/FTI52 "GWJ", PMP135 "N", PTP35 "BB" Material: 316L Seal: Silicone O-ring Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52014472

      O型圈

      for weld-in adapter G1 (52001051) Liquiphant M "GW2" Liquiphant T "7", Liquicap M "GWJ", Cerabar T PMP135 "N", Ceraphant T PTP35 "BB" for weld-in andapter G1, 316L 3.1 (52011896) Liquiphant M "GW2", Cerabar T PMP135 "N", Ceraphant T PTP35 "BB" for sliding sleeve Soliphant T

    • Order code 71086102

      O型圈

      Material: silicone VMQ. USP Class VI. Usage: weld-in adapter G1, 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.

    • Order code 71140668

      O型圈

      Material: EPDM 70. USP Class VI, 3-A. Usage: weld-in adapter G1, 316L, (52001051) flush mount, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Weld-in adapter G1, 316L, 3.1, (52011896) flush mounted, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, sliding sleeve FTM21.
