Proline Promass P 100
科里奥利质量流量计

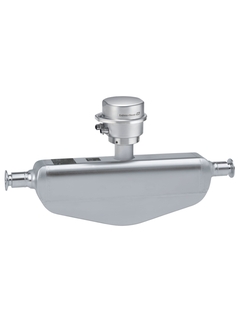

产品图片：科里奥利流量计 Proline Promass P 100 / 8P1B，适用于生命科学行业 ©Endress+Hauser

Proline Promass P 100：适用于生命科学行业

科里奥利质量流量测量原理

Proline网络服务器介绍

  • 产品图片：科里奥利流量计 Proline Promass P 100 / 8P1B，适用于生命科学行业

该质量流量计带超紧凑型变送器，适用于生命科学领域。

Promass P 100流量计可提供比弯管流量计更卓越的性能，以及比直管流量计更佳的排水能力。与现有的最小型变送器配套使用，Promass P 100流量计可用于测量最小流量，尤其适用于空间狭小的无菌环境，是系统集成商、撬装设备制造商以及其他设备制造商的首选。

附加组件

  • 优势

    • 最高过程质量 - 完全符合工业要求

    • 减少过程测量点 - 多变量测量（流速、密度、温度）

    • 节省安装空间 - 无需进出口直管段

    • 精小型变送器 - 可测量最小流量

    • 省时的现场操作，无需额外的软件与硬件 - 内置网络服务器

    • 综合验证 - Heartbeat 技术

  • 应用领域

    • 科里奥利测量原理不受介质物理特性（例如粘度或密度）影响

    • 适用于生命科学领域中的无菌环境测量。

    设备特性

    • ASME BPE、3-A和EHEDG认证，以及低铁素体

    • 抛光测量管采用1.4435(316L)

    • 可用CIP/SIP快速清洗

    • 坚固的超紧凑型变送器外壳

    • 高防护等级：IP69K

    • 带现场显示

特征和规格

返回

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    生命科学领域的流量测量专家，超紧凑型一体式变送器。生命科学行业的无菌条件下的专用流量计。

  • 传感器特点

    最高过程质量：完全满足行业要求。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。ASME BPE认证、3-A认证和EHEDG认证，低铁素体含量。1.4435 (316L)材质的测量管经过电抛光处理。

  • 变送器特点

    变送器所需安装空间小：在最小空间内实现所有功能。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。超紧凑型变送器外壳坚固耐用。高防护等级：IP69。

  • 公称口径范围

    DN 8...50 (⅜...2")

  • 接液部件材质

    测量管：1.4435 (316L)
    连接部件：1.4435 (316L)、1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量（液体）：±0.1 %
    体积流量（液体）：±0.1 %
    质量流量（气体）：±0.5 %
    密度（液体）：±0.0005 g/cm³

  • 测量范围

    0...70 000 kg/h (0...2570 lb/min)

  • 最大过程压力

    PN 63，Cl. 300，40K

  • 介质温度范围

    标准：–50...+150 °C (–58...+302 °F)
    可选：–50...+205 °C (–58...+401 °F)

  • 环境温度范围

    标准：–40...+60 °C (–40...+140 °F)
    可选：–50...+60 °C (–58...+140 °F)

  • 传感器外壳材质

    1.4301 (304)，耐腐蚀

  • 变送器外壳材质

    一体式：铝合金AlSi10Mg涂层
    一体式/超紧凑型一体式：1.4301 (304)

  • 防护等级

    标准：IP66/67，Type 4X
    可选：IP69

  • 显示/操作

    四行背光显示（无现场操作）
    通过网页服务器和调试软件设置

  • 输出

    4...20 mA HART（有源）
    脉冲/频率/开关量输出（无源）

  • 输入

    无

  • 数字通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 电源

    20...30 VDC

  • 防爆认证

    ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 计量认证和证书

    在认证标定装置上执行标定（符合ISO/IEC 17025标准）
    Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A、EHEDG、ASME BPE、ISPE

  • 测量原理

    科里奥利质量流量

  • 产品标题

    The specialist for life sciences with an ultra‐compact transmitter. Dedicated for applications under sterile conditions in the life sciences industry.

  • 传感器特点

    Highest process quality – fully compliant to industry requirements. Fewer process measuring points – multivariable measurement (flow, density, temperature). Spacesaving installation – no in/outlet run needs. ASME BPE, 3-A and EHEDG conform & low delta ferrite. Electropolished measuring tube in 1.4435 (316L).

  • 变送器特点

    Space‐saving transmitter – full functionality on smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Robust, ultracompact transmitter housing. High ingress protection: IP69.

  • 公称口径范围

    DN 8 to 50 (⅜ to 2")

  • 接液部件材质

    Measuring tube: 1.4435 (316L)
    Connection: 1.4435 (316L); 1.4404 (316/316L)

  • 测量变量

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • 最大测量误差

    Mass flow (liquid): ±0.1 %
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • 测量范围

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • 最大过程压力

    PN 63, Class 300, 40K

  • 介质温度范围

    Standard: –50 to +150 °C (–58 to +302 °F)
    Option: –50 to +205 °C (–58 to +401 °F)

  • 环境温度范围

    Standard: –40 to +60 °C (–40 to +140 °F)
    Option: –50 to +60 °C (–58 to +140 °F)

  • 传感器外壳材质

    1.4301 (304), corrosion resistant

  • 变送器外壳材质

    Compact: AlSi10Mg, coated
    Compact/ultra‐compact: 1.4301 (304)

  • 防护等级

    Standard: IP66/67, type 4X enclosure
    Option: IP69

  • 显示/操作

    4‐line backlit display available (no local operation)
    Configuration via web browser and operating tools possible

  • 输出

    4‐20 mA HART (active)
    Pulse/frequency/switch output (passive)

  • 输入

    None

  • 数字通信

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • 电源

    DC 20 to 30 V

  • 防爆认证

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • 产品安全性

    CE, C-Tick, EAC marking

  • 计量认证和证书

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    Heartbeat Verification: Heartbeat Technology complies with requirements for traceable verification according to ISO 9001:2008, chapter 7.6. a (TUV attestation)

  • 压力认证和证书

    PED, CRN

  • 材料证书

    3.1 material

  • 卫生型认证和证书

    3-A, EHEDG, ASME BPE, ISPE, cGMP

  • 测量原理

    科里奥利质量流量

  • 卫生型认证和证书

    cGMP
