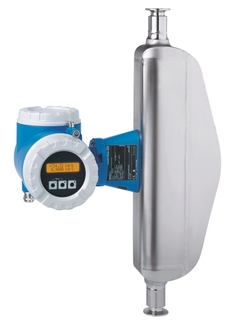

Promass 80P

科里奥利质量流量

生命科学行业中的流量测量专家，搭配一体式或分体式变送器。生命科学行业的无菌条件下的专用流量计。

最高过程质量：完全满足行业要求。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。ASME BPE认证、3-A认证和EHEDG认证，低铁素体含量。1.4435 (316L)材质的测量管经过电抛光处理。

使用经济：专用于标准应用。操作安全：显示模块提供简单易读的过程信息。完全符合工业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。

DN 8...50 (⅜...2")

测量管：1.4435 (316L)
连接部件：1.4435 (316L)、1.4404 (316/316L)

质量流量、密度、温度、体积流量、校正体积流量、参考密度

质量流量（液体）：±0.15 %
体积流量（液体）：±0.15 %
质量流量（气体）：±0.5 %
密度（液体）：±0.0005 g/cm³

0...70 000 kg/h (0...2570 lb/min)

PN 63，Cl. 300，40K

–50...+200 °C (–58...+392 °F)

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)

1.4301 (304)，耐腐蚀

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢

IP67，type 4X。分体式变送器：IP67，Type 4X

两行背光显示，按键操作
通过现场显示单元和调试软件设置

3路输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）

状态输入

HART
PROFIBUS PA

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）

ATEX、IECEx、FM、CSA、NEPSI、TIIS

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL
PED、CRN
3-A、EHEDG、FDA、ASME BPE、ISPE

CE认证、C-tick认证、EAC认证

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR

PED、CRN

3.1材料证书

3-A、EHEDG、FDA、ASME BPE、ISPE

科里奥利质量流量

科氏力质量流量计符合ASME BPE、ISPE、FDA、EHEDG、3-A认证要求

-20...+65°C
(-4...+140°F)

-50...+200°C
(-58...+392°F)

PN 16...40
Cl 150...300
JIS 20...40K

316L / 1.4435

4...20 mA
脉冲/频率
状态

ATEX
FM
CSA IECEx TIIS NEPSI

科里奥利质量流量

The specialist for life sciences with a compact or remote transmitter. Dedicated for applications under sterile conditions in the life sciences industry.

Highest process quality – fully compliant to industry requirements. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. ASME BPE, 3-A and EHEDG conform & low delta ferrite. Electropolished measuring tube in 1.4435 (316L).

Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.

DN 8 to 50 (⅜ to 2")

Measuring tube: 1.4435 (316L)
Connection: 1.4435 (316L); 1.4404 (316/316L)

Mass flow, density, temperature, volume flow, corrected volume flow, reference density

Mass flow (liquid): ±0.15 %
Volume flow (liquid): ±0.15 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm³

0 to 70 000 kg/h (0 to 2570 lb/min)

PN 63, Class 300, 40K

–50 to +200 °C (–58 to +392 °F)

Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F)

1.4301 (304), corrosion resistant

Powder‐coated die‐cast aluminium
1.4301 (304), sheet
CF3M (316L), cast

IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

2‐line backlit display with push buttons
Configuration via local display and operating tools possible

3 outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency/switch output (passive)

Status input

HART
PROFIBUS PA

DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

CE, C-tick, EAC marking

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

PED, CRN

3.1 material

3-A, FDA, ASME BPE, ISPE
