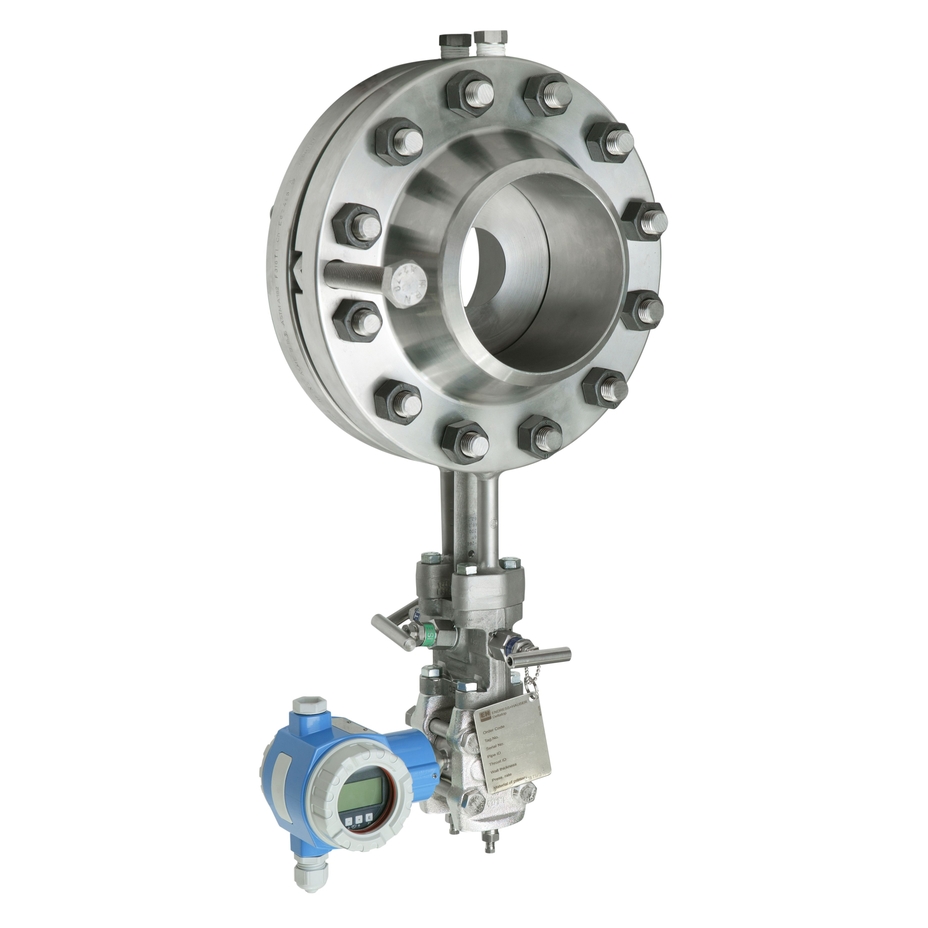

DO61W
法兰取压孔板差压流量计
产品概览
DO61W为法兰取压孔板差压流量计，与 Deltabar 差压变送器配套使用，用于蒸汽、气体和液体测量的通用系统。基于国际标准ISO 5167-2，包含取压法兰和可更换的孔板片，可选一体式或分体式安装。提供优化的方案，包括尽可能小的压损、尽可能大的量程比及较高的精度。
应用
• 气体、蒸汽和液体的流量测量
• 标称口径：DN 50...1200 (2"...48")
• 介质温度：-200...1000 °C (-328...1830 °F)
• 最大过程压力：420 bar (6300 psi)
优势
• 可以根据应用选择不同类型的仪表：
- 一体式：降低安装成本
- 分体式：适用于高温、高压以及安装空间有限的场合
• 压损尽可能小、高测量精度和高测量动态性能
• 出厂时，已预设置 Deltabar 差压变送器的量程
• 测量方法符合 ISO 5167 国际标准
• 可选对称结构的孔板，用于双向测量
• 结构坚固；无可移动部件
规格参数
DO61W
DO61W
产品
差压式节流元件（孔板），测量体积或质量流量
法兰取压，带取压法兰
公称口径范围
DN 25...600
1" ... 28“
测量误差
通常≤ 1%
依据 ISO5167
最大过程压力
PN10 ... 160
Cl.300 ... 2500
介质温度范围
一体式: -200°C ... 150°C
分体式: -200°C ... 1000°C
输出
变送器 (差压): 4 ... 20 mA
数字通信
变送器 (差压):
HART
PROFIBUS PA
FOUNDATION Fieldbus
防爆认证
变送器 (差压):
ATEX
FM
CSA
IEC
TIIS
NEPSI
