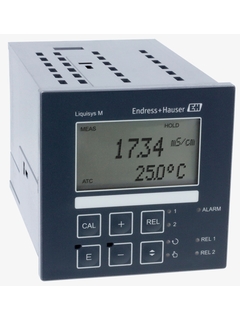

通用型电导率测量变送器 Liquisys CLM223

适合所有工业过程的紧凑型面板装置

Liquisys CLM223是一个用于所有模拟电导率测量传感器的标准变送器。凭借连续的合理性、测量过程和传感器的检测，提升操作安全性。无论从众多的硬件和软件模块中如何选择，例如继电器和总线通信，它都能完全适应测量任务。它还允许随时对变送器进行升级，它简单的菜单和出厂校准使配置和操作方便快捷。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
输入

单通道型变送器

输出

0/4...20 mA，Hart，Profibus。

防护等级

IP65

快速选择

从我们建议的选项中选择

Sales price

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

CLM223

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RNB130
初级开关模式的供电单元，适用于DIN导轨

供电单元，适用于一个四线制传感器或变送器。
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
Memograph M RSG45

保存、显示、分析和通信
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
Ecograph T RSG35
通用图形数据管理器

可同时进行过程数据的无纸记录、可视化和监测
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
更高的操作安全性：持续的过程检查系统、用户化的报警设置、标定真实性检查
广泛的功能：电导率、电阻率和浓度测量，超纯水监测，符合USP和EP标准
方便的操作和服务：直观的用户界面、简单的标定、手动触点控制
减少维护工作量：由报警和限位开关触发自动清洗功能（带Chemoclean）
适用于各种应用场合：多种扩展形式，如P(ID)控制器、计时器等，适用于所有工艺过程（电导式传感器）

应用领域
Liquisys CLM223 变送器可以与各种模拟式电导率传感器配套使用，适用于以下行业以及公用工程中非防爆区域测量：

化工行业

食品＆饮料

生命科学领域

电力＆能源

水＆污水

基础原材料＆冶金

Liquisys CLM223 采用以下通信协议和接口：

0/4...20 mA

HART

PROFIBUS DP

PROFIBUS PA

特征和规格

测量原理

导电性
应用

水、污水、过程
特点

四线制变送器，带两行显示。
设计

盘装型电导率变送器
外形尺寸

96x96 mm，安装深度：146 mm
温度传感器

显示和电流输出
防爆认证

否
防护等级

IP65
输入

单通道型变送器
输出

0/4...20 mA，Hart，Profibus。
其他证书

CSA通用认证

显示更多
显示更少

文档/手册/软件

下载类型

过滤

技术资料 Liquisys M CLM223/253
电导率/ 电阻率变送器
与电导式和电感式电导率传感器配套使用

技术信息(TI)
Operating Instructions Liquisys M CLM223F
Transmitter for Conductivity

操作手册（BA）
Operating Instructions Liquisys M CXM223/253 HART
Field Communication with Liquisys M CXM223/253

操作手册（BA）
Liquisys M CLM223/253 操作手册
变送器

操作手册（BA）
Operating Instructions Liquisys M CXM223/253 PROFIBUS
Field Communikation for Liquisys M CXM223/253

操作手册（BA）
Ex-safety instructions CXM2X3
Safety instructions for electrical apparatus for explosion-hazardous
areas as per EC Directive 94/9/EC (ATEX)

Ex 防爆说明(XA)
Instructions for service kits Liquisis M
Special documentation
Instructions for service kits Liquisis M / CPM223 / CLM223 / COM223 /
CUM223

特殊资料(SD)
Additional information for CSA Liquisys
Additional information for CSA Liquisys

特殊资料(SD)
Automatic control of disinfection
Field experience, absolute control of the chlorine and bisulphite
dosages

公共出版物(PU)

11/07

us
Conductivity measurement in industrial processes
Selection and engineering guide for different industries and
applications

竞争力手册(CP)

12/19

英语
Leitfähigkeitsmessung in Industrieprozessen
Auswahl- und Engineeringhilfe für verschiedene Industrien und
Anwendungen

竞争力手册(CP)

12/19

德语
GSD Single, GSD_EH_DP_AN_Liquisys_0x1521_V02_04_DPLIB, 14.04.2014 (Analys is, Liquisys M, 0x1521i)
PROFIBUS DP,
PROFIBUS System Version: Any

General Station Description (GSD)

2.04.00

Language neutral
GSD Single, GSD_EH_PA_AN_Liquisys_0x1515_V02_30_PALIB, 22.04.2014 (Analys is, Liquisys M, 0x1515i)
PROFIBUS PA,
PROFIBUS System Version: Any

General Station Description (GSD)

2.03.00

Language neutral
GSD Single, GSD_EH_DP_AN_Liquisys_0x1521_V02_03_DPLIB, 14.04.2014 (Analys is, Liquisys M, 0x1521c)
PROFIBUS DP,
PROFIBUS System Version: Any

General Station Description (GSD)

2.03.00

Language neutral
GSD Single, GSD_EH_PA_AN_Liquisys_0x1515_V02_00_PALIB, 22.04.2014 (Analys is, Liquisys M, 0x1515c)
PROFIBUS PA,
PROFIBUS System Version: Any

General Station Description (GSD)

2.00.00

Language neutral
DTM Single, LiquisysM_CLM2x3ind_DP_V2_30___V2_31, 28.10.2020 (Analysis, Liquisys M, 0x1521i)
PROFIBUS DP,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CLM2x3cond_DP_V2_30___V2_31, 28.10.2020 (Analysis, Liquisys M, 0x1521c)
PROFIBUS DP,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CLM2x3ind_PA_V2_30___V2_31, 20.10.2020 (Analysis, Liquisys M, 0x1515i)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CLM2x3cond_PA_V2_30___V2_31, 20.10.2020 (Analysis, Liquisys M, 0x1515c)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMCond_I_CLM2x3_V2_30, 26.10.2020 (Analysis, Liquisys M, 0x0092)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
DTM Single, LiquisysMCond_C_CLM2x3_V2_30, 26.10.2020 (Analysis, Liquisys M, 0x0093)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
Measurement of electrical conductivity (.mp4 format, 116 MB)
The conductivity of a liquid can be measured using the conductive or
toroidal measuring principles. This video shows what it is about and how
these measuring principles work.

动画

01/14

波兰语
Measurement of electrical conductivity (.mp4 format, 70,7MB)
The conductivity of a liquid can be measured using the conductive or
toroidal measuring principles. This video shows what it is about and how
these measuring principles work.

动画

01/14

French
Liquisys Chlorine, Liquisys Conductivity, Liquisys Oxygen, Liquisys pH/ORP
产品型号: CCM223-, CCM253-, CLM223-, CLM253-, COM223-, COM253-, CPM223-, CPM253-
一致性声明编号: EC_00575_01.17

EU Declaration

德语 , 英语 , French
SmarTec S, SmarTec, Sensor, Memosens, Liquisys Conductivity, Liquiline, InduMax P, InduMax H, ConduMax W, ConduMax H, Chloromax, ANALOG
产品型号: CLM253-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS19-, CLS21-, CLS21D-, CLS30-, CLS50-, CLS50D-, CLS54-, CLS54D-, CLS82D-, CYM290-, CLM223F-, CLM223-, CLD18-, CLD134-, CLD132-, CCS55D-, CCS51D-, CCS51-, CCS50D-, CCS50-, CCS241-, CCS240-, CCS142D-, CCS141-, CCS140-, CCS120D-, CCS120-
地区/国家: Russia (Declaration of Conformity)
证书号: EAEC RU D-DE.AD07.B.01363/19

Miscellaneous

俄语
ConduMax H, ConduMax W, InduMax H, InduMax P, Liquisys Conductivity, Memosens, SmarTec, SmarTec S
产品型号: CLS82D-, CLS54D-, CLS54-, CLS50D-, CLS50-, CLS30-, CLS21D-, CLS21-, CLS19-, CLS16D-, CLS16-, CLS15D-, CLS15-, CLS13-, CLS12-, CLM253-, CLM223F-, CLM223-, CLD18-, CLD134-, CLD132-
证书号: EAEC RU D-DE.AD.07.B.01362/19

Miscellaneous

俄语
ConduMax H, ConduMax W, InduMax H, InduMax P, Liquisys Conductivity, SmarTec S
产品型号: CLS54-, CLS52-, CLS50-, CLS30-, CLS21-, CLS19-, CLS16-, CLS15-, CLS13-, CLS12-, CLM253-, CLM223-, CLD134-, CLD132-
地区/国家: Russia
认证机构: Rosstandart
证书号: DE.C.31.004.A_66843

Metrology

俄语
Liquisys Chlorine, Liquisys Conductivity, LIQUISYS M, Liquisys Oxygen, Liquisys Turbidity, SmarTec S
产品型号: CUM253-, CUM223-, CPM253-, CPM223-, COM253F-, COM253-, COM223F-, COM223-, CLM253-, CLM223F-, CLM223-, CLD134-, CCM253-, CCM223-
地区/国家: Canada, USA
认证机构: CSA

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

搜索

过滤

Order code

Specification

290
- Nr 290 Order code 51511446

  继电器模块

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  显示详细信息隐藏详细信息
- Order code 51500320

  继电器输出模块

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  显示详细信息隐藏详细信息
300
- Nr 300 Order code 51500321

  继电器输出电路板

  Upgrade of LIQUISYS-M basic version by 4 floating changeover contacts.

  显示详细信息隐藏详细信息
- Nr 300 Order code 71129943

  继电器模块

  Upgrade of basic function of LIQUISYS-M with 4 dry changeover contacts eletronics with protection coating

  显示详细信息隐藏详细信息
- Nr 300 Order code 51511447

  继电器模块

  显示详细信息隐藏详细信息
290
- Nr 290 Order code 51504304

  继电器输出模块

  Upgrade of LIQUISYS-M basic version by 2 contacts and current input 4-20mA.

  显示详细信息隐藏详细信息
300
- Nr 300 Order code 51504305

  继电器输出模块

  Upgrade of LIQUISYS-M basic version by 4 contacts and current input 4-20mA.

  显示详细信息隐藏详细信息
15
- Nr 15 Order code 51500317

  CXM2X3 交流电源

  KIT CXM2X3 power supply AC

  显示详细信息隐藏详细信息
- Nr 15 Order code 71129939

  CXM2X3 交流电源

  CxM2x3 power supply 100/115/230 V AC eletronics with protection coating

  显示详细信息隐藏详细信息
20
- Nr 20 Order code 51500318

  CXM2X3 直流电源

  KIT CxM2x3 power supply DC

  显示详细信息隐藏详细信息
330
- Nr 330 Order code 51501075

  CXM223 外壳附件

  Kit CXM223 housing assembly

  显示详细信息隐藏详细信息
- Order code 51501076

  CXM223 机械外客部件

  KIT CXM223 Mechanical housing parts

  显示详细信息隐藏详细信息
310
- Nr 310 Order code 51502124

  CXM223 侧板

  Kit CXM223 side wall

  显示详细信息隐藏详细信息
340
- Nr 340 Order code 51502513

  CXM223 Profibus DP 底盖

  Kit CXM223 End frame Profibus DP

  显示详细信息隐藏详细信息
345
- Nr 345 Order code 51501086

  CXM223 接地端子排

  KIT CXM223 Ground terminal strip

  显示详细信息隐藏详细信息
430
- Nr 430 Order code 51501078

  CXM223 端子排

  KIT CXM223 Terminal strip

  显示详细信息隐藏详细信息
40
- Nr 40 Order code 51501210

  CLM2x3 主板

  KIT CLM2x3 Central module I1 conductive

  显示详细信息隐藏详细信息
60
- Nr 60 Order code 51501213

  CLM2X3 传导式模块

  KIT CLM2X3 Conductive modul I1 HART

  显示详细信息隐藏详细信息
50
- Nr 50 Order code 51501212

  CLM2X3 传导式模块

  KIT CLM2X3 Conductive module I2

  显示详细信息隐藏详细信息
70
- Nr 70 Order code 51501214

  CLM2X3 传导式模块

  KIT CLM2X3 Conductive module I2 HART

  显示详细信息隐藏详细信息
80
- Nr 80 Order code 51501215

  CLM2X3 主模块

  KIT CLM2X3 cen. module Profibus PA cond.

  显示详细信息隐藏详细信息
90
- Nr 90 Order code 51502502

  Kit CLM2X3 主模块

  Kit CLM2X3 central module ProfibusDPkond

  显示详细信息隐藏详细信息
- Nr 90 Order code 71134726

  Kit CLM2x3: Centralm. cond. PBDP;H/W2.1x

  Content: 1x Central module Profibus DP Module name: LSCP-DP qualifired from H/W 2.10

  显示详细信息隐藏详细信息
290
- Nr 290 Order code 71134732

  继电器模块

  Content: 1x Relay module Profibus DP 2x Relay, 1x Current input DP connection qualified from H/W 2.10

  显示详细信息隐藏详细信息
40
- Nr 40 Order code 51501216

  CLM2x3 感应式模块

  KIT CLM2x3 inductive module I1

  显示详细信息隐藏详细信息
60
- Nr 60 Order code 51501219

  CLM2x3 感应式模块

  KIT CLM2x3 Inductive modul I1 HART

  显示详细信息隐藏详细信息
50
- Nr 50 Order code 51501218

  CLM2x3 感应式模块

  KIT CLM2x3 Inductive module I2

  显示详细信息隐藏详细信息
70
- Nr 70 Order code 51501220

  CLM2x3 感应式模块

  KIT CLM2x3 Inductive module I2 HART

  显示详细信息隐藏详细信息
80
- Nr 80 Order code 51501221

  CLM2X3 主模块

  KIT CLM2X3 cen. module Profibus PA ind

  显示详细信息隐藏详细信息
90
- Nr 90 Order code 51502501

  Kit CLM2X3 主模块

  Kit CLM2X3 central module Profibus DPind

  显示详细信息隐藏详细信息
- Nr 90 Order code 71134727

  Kit CLM2x3: Centralm. ind. PBDP; H/W2.1x

  Content: 1x Central module Profibus DP Module name: LSCP-DP qulaifired from H/W 2.10

  显示详细信息隐藏详细信息
420
- Nr 420 Order code 51501203

  CLM223 端子排

  KIT CLM223 terminal strip set

  显示详细信息隐藏详细信息
- Nr 420 Order code 51502126

  KIT CLM223 端子排

  KIT CLM223 terminal strip Profibus PA

  显示详细信息隐藏详细信息
- Nr 420 Order code 51502493

  Kit CLM223 端子排

  Kit CLM223 terminal strip, Profibus DP

  显示详细信息隐藏详细信息
335
- Nr 335 Order code 71071440

  Kit CxM223: Front foil + 6 key lifters

  显示详细信息隐藏详细信息
- Order code 51500385

  "扩展软件”升级包

  Upgrade of LIQUISYS-M basic version (parameter pH,Cond.,Tu,CL,O2 (WX to WS)) to S-version (plus-package). Serial number of instrument needed.

  显示详细信息隐藏详细信息
- Order code 51500963

  "清洗功能”升级包

  Upgrade of LIQUISYS-M basic version by cleaning functionality (Chemoclean) (serial number of instrument needed). If not yet installed, a 4-relay board must be ordered separately (51500321).

  显示详细信息隐藏详细信息
240
- Nr 240 Order code 71161133

  变送板

  显示详细信息隐藏详细信息
- Order code 50047795

  壳体安装支架

  显示详细信息隐藏详细信息
