产品规格参数
-
输入
0/4…20 mA / HART
feeding/not feeding -
输出
0/4…20 mA / HART
active/passive -
电源
24...230 V AC/DC
应用领域
有源安全栅用于传输和隔离4...20 mA/HART信号。仪表带有源或无源电流输入，可以直接连接两线制或四线制变送器。仪表提供有源或无源输出信号。电流信号可供PLC或控制器使用，或者通过可插拔的螺纹接线端子或选配直推式接线端子供下游设备使用。

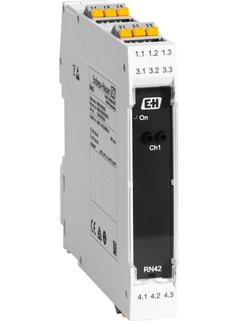

单通道有源安全栅，宽电压范围
传输和电气隔离0/4...20 mA模拟量信号
可连接危险区输出的本安[Ex-ia]信号
双向HART®信号传输
可选为两线制或四线制仪表供电
有源或无源信号输出
环境温度范围: -40…60°C (-40…140°F)
优势
宽电压范围，19.2...253 V AC/DC
采用推入式接线端子，接线快速简单
可以在安装在符合IEC 61508标准的SIL 2（SC3）安全系统中使用
可选安装在防爆2区中使用
外壳紧凑，宽度仅为17.5 mm (0.69 in)，有效利用空间
可选180°旋转安装（电源接线端子朝上或朝下）
演示视频
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
老产品
成功案例
下载排行榜
-
-
《技术资料》（TI）
TI RN42
中文版 - 06/2021
有源安全栅，支持HART数据透明传输
EN ZH 01/06/2021语言:
中文
版本:
01/06/2021
文件大小:
1.7 MB
文件名:
TI01584KZH_0121-00.pdf
-
-
-
制造商声明
Product family: Power supply and barrier
英语版 - 07/2021
Product root: ORN42-, RN42- Declaration number: HE_01470_01.21 Manufacturer specification: RoHS Additional information: China RoHS
EN ZH 07/07/2021语言:
英语
版本:
07/07/2021
文件大小:
283.6 KB
文件名:
HE_01470_01.21 China RoHS RN42.pdf
-
38文档
-
-
《技术资料》（TI）
TI RN42
有源安全栅，支持HART数据透明传输
EN ZH 01/06/2021语言:
中文
版本:
01/06/2021
文件大小:
1.7 MB
文件名:
TI01584KZH_0121-00.pdf
-
-
-
《操作手册》（BA）
BA RN42
单通道有源安全栅，宽供电电压范围，用于安全隔离0/4...20 mA标准信号回路，支持HART通信协议
EN ZH 02/06/2021语言:
中文
版本:
02/06/2021
文件大小:
2.2 MB
文件名:
BA02090KZH_0121-00.pdf
-
-
-
《简明操作指南》（KA）
KA RN42
单通道型有源安全栅，24...230 V<sub>AC/DC </sub>宽供电电压范围，用于安全隔离0/4...20 mA标准信号回路，支持HART数据透明传输
EN ZH 26/12/202220/12/202124/06/2021语言:
中文
版本:
26/12/2022
文件大小:
1.4 MB
文件名:
KA01509KZH_0322-00.pdf
-
-
-
《防爆安全指南》（XA）
RN22、RN42
[Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec IIC Gc
EN ZH 26/09/2022语言:
中文
版本:
26/09/2022
文件大小:
960.9 KB
文件名:
XA03020KZH_0122-00.pdf
-
-
-
《防爆安全指南》（XA）
XA RN22, RN42
Ex tc IIIC Dc
EN ZH 31/01/2023语言:
英语
版本:
31/01/2023
文件大小:
360.2 KB
文件名:
XA03109KEN_0123-00.pdf
-
-
-
《防爆安全指南》（XA）
XA RN22, RN42
ATEX, IECEx: II(1)G [Ex ia Ga] IIC II(1)D [Ex ia Da] IIIC II3G Ex ec IIC Gc
EN ZH 15/05/202321/03/202219/07/202130/04/2021语言:
英语
版本:
15/05/2023
文件大小:
369.8 KB
文件名:
XA02086KEN_0423-00.pdf
-
-
-
《防爆安全指南》（XA）
XA RN22, RN42
[Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec IIC Gc
EN ZH 24/05/2023语言:
英语
版本:
24/05/2023
文件大小:
363.8 KB
文件名:
XA03134KEN_0123-00.pdf
-
-
-
功能安全（FY）
RN22, RN42
Active barrier for isolating 4 to 20 mA standard signal circuits, HART-transparent
EN ZH 29/10/202115/01/2021语言:
英语
版本:
29/10/2021
文件大小:
2.3 MB
文件名:
FY01034KEN_0221-00.pdf
-
-
-
应用领域（FA）
コンポーネントカタログ
HAW562- HAW569- MS20- MS21- RA33- RB223- RDL10- READWIN- RH33- RIA14- RIA15- RIA16- RIA45- RIA452- RIA46- RID14- RID16- RID261- RLN22- RLN42- RMA42- RMC621- RMS621- RN22- RN221N- RN42- RNB22- RNF22- RNO22- RS33- RSG30- RSG35- RSG40- RSG45- RXO20
语言:
日语
版本:
29/08/2022
文件大小:
11.7 MB
文件名:
Fa00016k33ja_2019.pdf
-
-
-
应用领域（FA）
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und Applikationsmanager, Datenmanager, Bildschirmschreiber und Softwarepakete für die Prozessautomatisierung
语言:
德语
版本:
17/05/2023
文件大小:
14.5 MB
文件名:
FA00016KDE_2323_online.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Terminal set 3pol. DIN-rail screw
-
没有被分类的
订货号71505345 -
-
Terminal set 3pol. DIN-rail push-in
-
没有被分类的
订货号71505346 -
-
Flap 17.5 W25 DIN-rail housing
-
没有被分类的
订货号71505348 -
