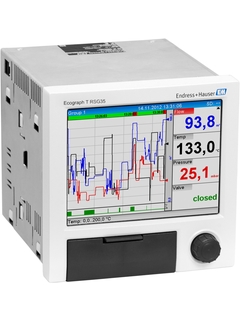

Ecograph T RSG35
通用图形数据管理器

©Endress+Hauser

可同时进行过程数据的无纸记录、可视化和监测

所有工艺过程安全、完整的记录和可视化。人们对过程监控和数据记录的要求越来越复杂。因为每个测量值都非常重要,通用图形数据管理器 Ecograph T RSG35 记录、可视化和监控所有的模拟或数字输入信号。设备使用简单,同时具备节约成本,简化数据采集等特点。基于各种通信协议,可简单进行系统集成。

  • 优势

    • 多功能:最多有12路通用输入通道,能记录各种测量信号

    • 排列清晰:5.7"TFT显示屏,最多可显示4组测量值,以数字式、柱状和曲线方式显示

    • 安全:数据存档可靠,采用内存和独立的SD卡

    • 简单:通过现场导航(逐幅移动)直观操作,或通过内置Web服务器在PC上操作,操作界面友好

    • 一体式:安装简单,节约空间和金钱

    • 系统驱动:公共接口如以太网、RS232/RS485(调制解调器)和USB;也可选用Modbus RTU/TCP的slave(伺服)功能

    • 信息丰富:发送电子邮件报警和超限提醒

  • 应用领域

    Ecograph T 可为许多流程和行业提供最佳解决方案,例如:

    • 水和污水行业的数量与质量监测;

    • 金属加工中的温度监控;

    • 发电站流程监控;

    • 生产周期关键参数的显示与记录;

    • 罐区与物位监控。

Details

  • 测量原理

    电子数据采集

  • 功能

    安全数据记录和信号分析
    显示
    内置网页服务器,用于设备设置
    电子邮件通知
    100 ms扫描速度
    模块化设计,简单扩展
    通过现场数据管理软件读取数据和处理数据
    OPC服务器,显示瞬时值(可选)

  • 最大输入值

    12路模拟量(U、I、TC、RTD、频率、脉冲)
    6路数字量

  • 最大输出值

    6个继电器
    1个变送器电源

  • 接口

    RS232/485(可选)
    以太网
    USB
    Modbus RTU Slave(可选)
    Modbus TCP Slave(可选)

  • 存储/记录

    内存
    SD卡
    USB闪存

  • 显示

    TFT 5.7"彩色显示屏

  • 外壳

    盘装
    台式机外壳
    现场外壳

  • 电源

    100...230 V AC +/-10%
    24 V(-10%、+15%)AC/DC

  • 证书

    UL
    CSA GP

  • 软件包

    算术

  • 测量原理

    数据管理器

  • 测量原理

    Universal Graphic Data Manager

  • 功能

    Secure data recording made easy - Monitor, visualize, record and communicate process values - every measurement value counts!

  • 输入

    12 analog (max) (U, I, TC, RTD, frequency, pulse)

    6 digital (max)

  • 输出

    6 relays (max)

    1 transmitter power supply

  • 接口

    RS232/485 (optional)

    Ethernet

    USB

    Modbus RTU/TCP Slave (optional)

  • 存储/记录

    internal memory

    SD card

    USB flash drive

  • 显示

    TFT 5.7" colour graphic display

  • 外壳

    panel mounting

    desktop housing

    field housing

  • 证书

    UL recognized

    CSA

  • 软件包

    mathematics
