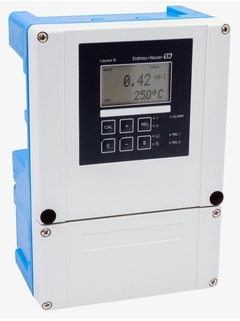

余氯测量变送器 Liquisys CCM253

用于水、污水、食品和电力工业用水测量的紧凑型面板装置

Liquisys CCM253是一个标准的余氯测量变送器，并能测量PH用来补偿余氯测量。凭借连续的合理性、测量过程和传感器的检测，提升操作安全性。无论从众多的硬件和软件模块中如何选择，例如继电器和总线通信，它都能完全适应测量任务。它还允许随时对变送器进行升级，它简单的菜单和出厂校准使配置和操作方便快捷。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
输入

氯/二氧化氯传感器和pH/ORP传感器。

输出

- 氯/二氧化氯、pH、温度：0/4...20mA- Profibus- Hart + 0/4-20mA

快速选择

从我们建议的选项中选择

Sales price

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

CCM253

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
RNB130
初级开关模式的供电单元，适用于DIN导轨

供电单元，适用于一个四线制传感器或变送器。
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
Ecograph T RSG35
通用图形数据管理器

可同时进行过程数据的无纸记录、可视化和监测
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
Memograph M RSG45

保存、显示、分析和通信
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
更高的操作安全性：持续的过程检查系统、用户化的报警设置、标定真实性检查
可靠的氯和pH控制：电流输入用于带控制器关闭功能的流速监控和前馈控制
方便的操作和服务：直观的用户界面、简单的氯和pH标定、手动触点控制
减少维护工作量：由报警和限位开关触发自动清洗功能（带Chemoclean
适用于各种应用场合：多种扩展形式，如P(ID)控制器、计时器等，适用于所有工艺过程

应用领域
Liquisys CCM253变送器可以与各种模拟式总氯、余氯、二氧化氯和pH传感器配套使用，适用于以下测量场合：

水&污水
- 消毒过程控制和监测
- 采用膜技术的海水淡化过程
- 泳池
- 气体洗涤器

食品&饮料
-工业过程用水的消毒

电厂
-冷却水消毒

Liquisys CCM253采用以下通信协议和接口：

0/4...20 mA

HART

PROFIBUS DP

PROFIBUS PA

特征和规格

测量原理

余氯
应用

饮用水、水、污水、游泳池水、过程
特点

四线制氯/二氧化氯变送器，安装在现场型外壳中。使用“CAL”按键简单进行标定。
设计

过载保护、报警继电器、多种控制器功能（P(ID)）、温度显示、两行显示、电流输出相互电气隔离。
外形尺寸

247mm x 170mm x 115mm
输入

氯/二氧化氯传感器和pH/ORP传感器。
输出

- 氯/二氧化氯、pH、温度：0/4...20mA- Profibus- Hart + 0/4-20mA

显示更多
显示更少

文档/手册/软件

下载类型

过滤

技术资料 Liquisys M CCM223/253
余氯/ 二氧化氯/ 总氯变送器
与余氯( 总氯、二氧化氯) 传感器配套使用

技术信息(TI)
Liquisys M CCM223/253 操作手册
变送器

操作手册（BA）
Liquisys M CLM223/253 操作手册
变送器

操作手册（BA）
Liquisys M COM223/253 操作手册
变送器

操作手册（BA）
Operating Instructions Liquisys M CXM223/253 PROFIBUS
Field Communikation for Liquisys M CXM223/253

操作手册（BA）
Operating Instructions Liquisys M CXM223/253 HART
Field Communication with Liquisys M CXM223/253

操作手册（BA）
Liquisys M CPM223/253 操作手册
变送器

操作手册（BA）
Ex-safety instructions CXM2X3
Safety instructions for electrical apparatus for explosion-hazardous
areas as per EC Directive 94/9/EC (ATEX)

Ex 防爆说明(XA)
Additional information for CSA Liquisys
Additional information for CSA Liquisys

特殊资料(SD)
Liquisys CCM253
Chlor/Chlordioxid- und Temperatur Messumformer

简易文本

12/16

德语
Liquisys M CCM253
1 Chlorine and temperature transmitter

简易文本

09/05

英语
GSD Single, GSD_EH_DP_AN_Liquisys_0x151D_V02_10_DPLIB, 14.04.2014 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP,

PROFIBUS System Version: Any

General Station Description (GSD)

2.10.00

Language neutral
GSD Single, GSD_EH_PA_AN_Liquisys_0x1519_V02_1x_PALIB, 22.04.2014 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA,

PROFIBUS System Version: Any

General Station Description (GSD)

2.10.00

Language neutral
DTM Single, LiquisysMCL_CCM2x3_DP_2_04, 19.10.2020 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.157.88

Language neutral
DTM Single, LiquisysMCL_CCM2x3_PA_2_40, 21.10.2020 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.157.88

Language neutral
DTM Single, LiquisysMCL_CCM2x3_PA_2_30, 20.10.2020 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMCL_CCM2x3_DP_2_30, 28.10.2020 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CCM2x3_PA_V2_20___V2_21, 20.10.2020 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CCM2x3_DP_V2_20___V2_21, 28.10.2020 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_50, 26.10.2020 (Analysis, Liquisys M, 0x0096)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.85

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_30, 26.10.2020 (Analysis, Liquisys M, 0x0096)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_4x, 26.10.2020 (Analysis, Liquisys M, 0x0096)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
Liquisys Chlorine, Liquisys Conductivity, Liquisys Oxygen, Liquisys pH/ORP
产品型号: CCM223-, CCM253-, CLM223-, CLM253-, COM223-, COM253-, CPM223-, CPM253-
一致性声明编号: EC_00575_01.17

EU Declaration

德语 , 英语 , French
TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel
产品型号: CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS16D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC D-DE.AD07.B.01363/19

Miscellaneous

俄语
TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel
产品型号: CPS491-, CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91D-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CPS16D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC RU D-DE.AD07.B.01362/19

Miscellaneous

俄语
LIQUISYS M, Sensor
产品型号: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241-
地区/国家: Russia
认证机构: Rosstandart
证书号: DE.C.31.004.A_46267

Metrology

俄语
Liquisys M, Sensor
产品型号: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241-
地区/国家: Russia
认证机构: Rosstandart
证书号: DE.C.31.004.A_46267

Metrology

俄语
Liquisys Chlorine, Liquisys Conductivity, LIQUISYS M, Liquisys Oxygen, Liquisys Turbidity, SmarTec S
产品型号: CUM253-, CUM223-, CPM253-, CPM223-, COM253F-, COM253-, COM223F-, COM223-, CLM253-, CLM223F-, CLM223-, CLD134-, CCM253-, CCM223-
地区/国家: Canada, USA
认证机构: CSA

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

搜索

过滤

Order code

Specification

- Order code 51500320

  继电器输出模块

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  显示详细信息隐藏详细信息
30
- Nr 30 Order code 51511446

  继电器模块

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  显示详细信息隐藏详细信息
35
- Nr 35 Order code 51500321

  继电器输出电路板

  Upgrade of LIQUISYS-M basic version by 4 floating changeover contacts.

  显示详细信息隐藏详细信息
- Nr 35 Order code 51511447

  继电器模块

  显示详细信息隐藏详细信息
40
- Nr 40 Order code 51504304

  继电器输出模块

  Upgrade of LIQUISYS-M basic version by 2 contacts and current input 4-20mA.

  显示详细信息隐藏详细信息
45
- Nr 45 Order code 51504305

  继电器输出模块

  Upgrade of LIQUISYS-M basic version by 4 contacts and current input 4-20mA.

  显示详细信息隐藏详细信息
50
- Nr 50 Order code 51502467

  Kit CCM2x3 主模块

  Kit CCM2x3 Central module I1

  显示详细信息隐藏详细信息
70
- Nr 70 Order code 51502497

  Kit CCM2x3 主模块

  Kit CCM2x3 central module I1 HART

  显示详细信息隐藏详细信息
60
- Nr 60 Order code 51502468

  Kit CCM2x3 主模块

  Kit CCM2x3 Central module I2

  显示详细信息隐藏详细信息
80
- Nr 80 Order code 51502496

  Kit CCM2x3 主模块

  Kit CCM2x3 central module I2 HART

  显示详细信息隐藏详细信息
90
- Nr 90 Order code 51502495

  Kit CCM2X3 主模块

  Kit CCM2X3 central module Profibus PA

  显示详细信息隐藏详细信息
100
- Nr 100 Order code 51502498

  Kit CCM2X3 主模块

  Kit CCM2X3 central module Profibus DP

  显示详细信息隐藏详细信息
- Nr 100 Order code 71134731

  Kit CCM2x3:中央处理器

  显示详细信息隐藏详细信息
35
- Nr 35 Order code 71134732

  继电器模块

  Content: 1x Relay module Profibus DP 2x Relay, 1x Current input DP connection qualified from H/W 2.10

  显示详细信息隐藏详细信息
10
- Nr 10 Order code 51500317

  CXM2X3 交流电源

  KIT CXM2X3 power supply AC

  显示详细信息隐藏详细信息
20
- Nr 20 Order code 51500318

  CXM2X3 直流电源

  KIT CxM2x3 power supply DC

  显示详细信息隐藏详细信息
110
- Nr 110 Order code 51502466

  KIT MKC1 MEK 变送器

  KIT MKC1 MEK transmitter Cl wo pH non Ex

  显示详细信息隐藏详细信息
120
- Nr 120 Order code 51502465

  Kit MKC1 MEK 变送器

  Kit MKC1 MEK transmitter Cl+pH non Ex

  显示详细信息隐藏详细信息
410,420,46
- Nr 410,420,46 Order code 51501068

  KIT CXM253仪表面板

  KIT CXM253 housing cover

  显示详细信息隐藏详细信息
335
- Nr 335 Order code 71071446

  Kit CxM253: Front foil + 6 key lifters

  显示详细信息隐藏详细信息
330,340,45
- Nr 330,340,45 Order code 51501073

  CXM253 内部安装部件

  KIT CXM253 Internal housing parts

  显示详细信息隐藏详细信息
- Order code 51502184

  变送器连接头

  显示详细信息隐藏详细信息
230
- Nr 230 Order code 51501072

  CXM253 安装底板

  KIT CXM253 bottom of housing

  显示详细信息隐藏详细信息
260
- Nr 260 Order code 51501069

  安装铰链

  KIT hinges

  显示详细信息隐藏详细信息
270
- Nr 270 Order code 51501079

  CXM223 端子排电源

  KIT CXM253 terminal strip power supply

  显示详细信息隐藏详细信息
250
- Nr 250 Order code 51501074

  CXM253 扁平电缆

  KIT CXM253 Ribbon cables

  显示详细信息隐藏详细信息
- Order code 50086842

  LIQUISYS变送器立柱安装件

  for mounting the field-transmitters on horizontal or vertical pipes (max. diam. 60 mm). Material: stainless steel V2A

  显示详细信息隐藏详细信息
- Order code 51500385

  "扩展软件”升级包

  Upgrade of LIQUISYS-M basic version (parameter pH,Cond.,Tu,CL,O2 (WX to WS)) to S-version (plus-package). Serial number of instrument needed.

  显示详细信息隐藏详细信息
- Order code 51500963

  "清洗功能”升级包

  Upgrade of LIQUISYS-M basic version by cleaning functionality (Chemoclean) (serial number of instrument needed). If not yet installed, a 4-relay board must be ordered separately (51500321).

  显示详细信息隐藏详细信息
- Order code 51502460

  pH 测量”升级包

  Upgrade kit for retrofitting a basic version Liquisys S CCM2X3-EK to pH or ORP measurement with added features. The serial number of the instrument has to be included to the order.

  显示详细信息隐藏详细信息
- Order code 51503526

  pH 测量”升级包

  Upgrade kit for retrofitting Liquisys S CCM2X3-ES to pH or ORP measurement with added features.

  显示详细信息隐藏详细信息

显示更多
显示更少
