此产品现已不再销售。
想要查看新产品,请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。
老产品
-
替代产品
FLEX产品选型 仪表技术性能 选型便捷程度 - F
- L
- E
- X
Fundamental选型
完美胜任基本测量任务
仪表技术性能 选型便捷程度 - F
- L
- E
- X
Lean选型
轻松应对关键工艺的测量挑战
仪表技术性能 选型便捷程度 - F
- L
- E
- X
Extended选型
创新技术助力工艺流程优化
仪表技术性能 选型便捷程度 - F
- L
- E
- X
Xpert选型
满足严苛工况的特殊测量要求
仪表技术性能 选型便捷程度 特殊选型
-
测量原理
科里奥利质量流量
-
产品标题

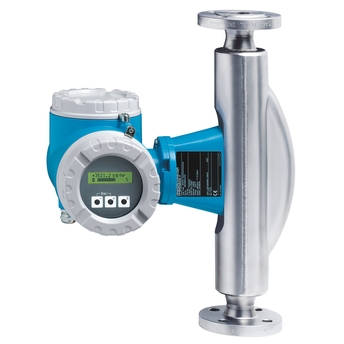

严苛应用中使用的流量计,坚固耐用,提供一体式或分体式变送器。在变化的苛刻工况条件下进行液体和气体测量,具有最高测量性能。
-
传感器特点
最高过程安全性:不受波动和严苛工况的影响。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。质量流量的测量误差:±0.05 %(PremiumCal)。第二腔室的最大额定压力为40 bar (580 psi)。
-
变送器特点
使用经济:专用于标准应用。操作安全:显示模块提供简单易读的过程信息。完全符合行业标准:IEC/EN/NAMUR。两行背光显示,按键操作。提供一体式或分体式仪表。
-
公称口径范围
DN 8...250 (⅜...10")
高温型:DN 25 (1")、DN 50 (2")、DN 80 (3") -
接液部件材质
测量管:1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金
连接部件:1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金 -
测量变量
质量流量、密度、温度、体积流量、校正体积流量、参考密度
-
最大测量误差
质量流量(液体):±0.15 %(标准)、0.1 %(可选)
体积流量(液体):±0.15 %
质量流量(气体):±0.35 %
密度(液体):±0.0005 g/cm³ -
测量范围
0...2 200 000 kg/h (0...80 840 lb/min)
-
最大过程压力
PN 100,Cl. 600,63K
-
介质温度范围
标准型:–50...+200 °C (–58...+392 °F)
高温型:–50...+350 °C (–58...+662 °F) -
环境温度范围
标准:–20...+60 °C (–4...+140 °F)
可选:–40...+60 °C (–40...+140 °F) -
传感器外壳材质
1.4301/1.4307 (304L),耐腐蚀
-
变送器外壳材质
粉末压铸铝
1.4301 (304),钢板
CF3M (316L),铸钢 -
防护等级
IP67,type 4X;分体式变送器:IP67,Type 4X
-
显示/操作
两行背光显示,按键操作
通过现场显示单元和调试软件设置 -
输出
3路输出:
0...20 mA(有源)/ 4...20 mA(有源/无源)
脉冲/频率/开关量输出(无源) -
输入
状态输入
-
数字通信
HART
PROFIBUS PA -
电源
16...62 VDC
85...260 VAC(45...65 Hz)
20...55 VAC(45...65 Hz) -
防爆认证
ATEX、IECEx、FM、CSA、NEPSI、TIIS
-
其他认证和证书
3.1材料证书,在认证标定装置上标定(遵循ISO/IEC 17025标准),NAMUR、SIL、船级认证
PED、CRN、AD 2000
3-A、EHEDG、FDA
NACE MR0175/MR0103、PMI;焊接测试符合EN、ASME、NORSOK标准 -
产品安全性
CE认证、C-tick认证、EAC认证
-
功能安全性
功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用
-
计量认证和证书
在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR
-
船级认证和证书
船级认证
-
压力认证和证书
PED、CRN、AD 2000
-
材料证书
3.1材料证书
NACE MR0175/MR0103,PMI,焊接测试遵循EN、ASME、NORSOK标准 -
卫生型认证和证书
3-A、EHEDG、FDA
-
测量原理
科里奥利质量流量
-
产品标题

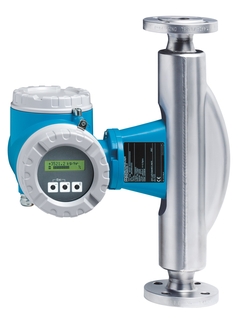

严苛应用中使用的流量计,坚固耐用,提供一体式或分体式变送器。在变化的苛刻工况条件下进行液体和气体测量,具有最高测量性能。
-
传感器特点
最高过程安全性:不受波动和严苛工况的影响更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。质量流量的测量误差:±0.05 %(PremiumCal)。第二腔室的最大额定压力为40 bar (580 psi)。
-
变送器特点
使用经济:专用于标准应用。操作安全:显示模块提供简单易读的过程信息。完全符合行业标准:IEC/EN/NAMUR。两行背光显示,按键操作。提供一体式或分体式仪表。
-
公称口径范围
DN 8...250 (⅜...10")
高温型:DN 25 (1")、DN 50 (2")、DN 80 (3") -
接液部件材质
测量管:1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金
连接部件:1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金 -
测量变量
质量流量、密度、温度、体积流量、校正体积流量、参考密度
-
最大测量误差
质量流量(液体):±0.15 %(标准)、0.1 %(可选)
体积流量(液体):±0.15 %
质量流量(气体):±0.35 %
密度(液体):±0.0005 g/cm³ -
测量范围
0...2 200 000 kg/h (0...80 840 lb/min)
-
最大过程压力
PN 100,Cl. 600,63K
-
介质温度范围
标准型:–50...+200 °C (–58...+392 °F)
高温型:–50...+350 °C (–58...+662 °F) -
环境温度范围
标准:–20...+60 °C (–4...+140 °F)
可选:–40...+60 °C (–40...+140 °F) -
传感器外壳材质
1.4301/1.4307 (304L),耐腐蚀
-
变送器外壳材质
粉末压铸铝
1.4301 (304),钢板
CF3M (316L),铸钢 -
防护等级
IP67,type 4X;分体式变送器:IP67,Type 4X
-
显示/操作
两行背光显示,按键操作
通过现场显示单元和调试软件设置 -
输出
3路输出:
0...20 mA(有源)/ 4...20 mA(有源/无源)
脉冲/频率/开关量输出(无源) -
输入
状态输入
-
数字通信
HART
PROFIBUS PA -
电源
16...62 VDC
85...260 VAC(45...65 Hz)
20...55 VAC(45...65 Hz) -
防爆认证
ATEX、IECEx、FM、CSA、NEPSI、TIIS
-
其他认证和证书
3.1材料证书,在认证标定装置上标定(遵循ISO/IEC 17025标准),NAMUR、SIL、船级认证
PED、CRN、AD 2000
3-A、EHEDG、FDA
NACE MR0175/MR0103、PMI;焊接测试符合EN、ASME、NORSOK标准 -
产品安全性
CE认证、C-tick认证、EAC认证
-
功能安全性
功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用
-
计量认证和证书
在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR
-
船级认证和证书
船级认证
-
压力认证和证书
PED、CRN、AD 2000
-
材料证书
3.1材料证书
NACE MR0175/MR0103,PMI,焊接测试遵循EN、ASME、NORSOK标准 -
卫生型认证和证书
3-A、EHEDG、FDA
-
测量原理
科里奥利质量流量
-
产品标题

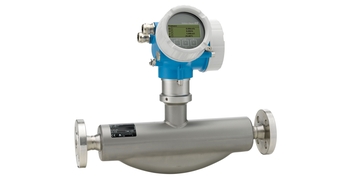

The robust flowmeter for demanding applications with a compact or remote transmitter. Highest measurement performance for liquids and gases under varying, demanding process conditions.
-
传感器特点
Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Mass flow: measurement error ±0,05 % (PremiumCal). pressure-rated sensor housing up to 40 bar (580 psi).
-
变送器特点
Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.
-
公称口径范围
DN 8 to 250 (⅜ to 10")
High temperature: DN 25 (1"), DN 50 (2"), DN 80 (3") -
接液部件材质
Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) -
测量变量
Mass flow, density, temperature, volume flow, corrected volume flow, reference density
-
最大测量误差
Mass flow (liquid): ±0.15 % (standard), 0.1 % (option)
Volume flow (liquid): ±0.15 %
Mass flow (gas): ±0.35 %
Density (liquid): ±0.0005 g/cm³ -
测量范围
0 to 2 200 000 kg/h (0 to 80 840 lb/min)
-
最大过程压力
PN 100, Class 600, 63K
-
介质温度范围
Standard: –50 to +200 °C (–58 to +392 °F)
High temperature: –50 to +350 °C (–58 to +662 °F) -
环境温度范围
Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F) -
传感器外壳材质
1.4301/1.4307 (304L), corrosion resistant
-
变送器外壳材质
Powder‐coated die‐cast aluminium
1.4301 (304), sheet
CF3M (316L), cast -
防护等级
IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure
-
显示/操作
2‐line backlit display with push buttons
Configuration via local display and operating tools possible -
输出
3 outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency/switch output (passive) -
输入
Status input
-
数字通信
HART
PROFIBUS PA -
电源
DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz) -
防爆认证
ATEX, IECEx, FM, CSA, NEPSI
-
产品安全性
CE, C-tick, EAC marking
-
功能安全性
Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
-
计量认证和证书
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
-
船级认证和证书
Marine approval
-
压力认证和证书
PED, CRN, AD 2000
-
材料证书
3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN, ASME,NORSOK -
卫生型认证和证书
3-A, EHEDG, FDA
-
测量原理
科里奥利质量流量
-
产品标题

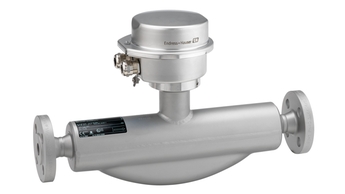

严苛应用中使用的流量计,坚固耐用,提供一体式或分体式变送器。在变化的苛刻工况条件下进行液体和气体测量,具有最高测量性能。
-
传感器特点
最高过程安全性:不受波动和严苛工况的影响。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。质量流量的测量误差:±0.05 %(PremiumCal)。第二腔室的最大额定压力为40 bar (580 psi)。
-
变送器特点
使用经济:专用于标准应用。操作安全:显示模块提供简单易读的过程信息。完全符合行业标准:IEC/EN/NAMUR。两行背光显示,按键操作。提供一体式或分体式仪表。
-
公称口径范围
DN 8...250 (⅜...10")
高温型:DN 25 (1")、DN 50 (2")、DN 80 (3") -
接液部件材质
测量管:1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金
连接部件:1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金 -
测量变量
质量流量、密度、温度、体积流量、校正体积流量、参考密度
-
最大测量误差
质量流量(液体):±0.15 %(标准)、0.1 %(可选)
体积流量(液体):±0.15 %
质量流量(气体):±0.35 %
密度(液体):±0.0005 g/cm³ -
测量范围
0...2 200 000 kg/h (0...80 840 lb/min)
-
最大过程压力
PN 100,Cl. 600,63K
-
介质温度范围
标准型:–50...+200 °C (–58...+392 °F)
高温型:–50...+350 °C (–58...+662 °F) -
环境温度范围
标准:–20...+60 °C (–4...+140 °F)
可选:–40...+60 °C (–40...+140 °F) -
传感器外壳材质
1.4301/1.4307 (304L),耐腐蚀
-
变送器外壳材质
粉末压铸铝
1.4301 (304),钢板
CF3M (316L),铸钢 -
防护等级
IP67,Type 4X;分体式变送器:IP67,Type 4X
-
显示/操作
两行背光显示,按键操作
通过现场显示单元和调试软件设置 -
输出
3路模块化输出:
0...20 mA(有源)/ 4...20 mA(有源/无源)
脉冲/频率/开关量输出(无源) -
输入
状态输入
-
数字通信
HART
PROFIBUS PA -
电源
16...62 VDC
85...260 VAC(45...65 Hz)
20...55 VAC(45...65 Hz) -
防爆认证
ATEX、IECEx、FM、CSA、NEPSI、TIIS
-
其他认证和证书
3.1材料证书,在认证标定装置上标定(遵循ISO/IEC 17025标准),NAMUR、SIL、船级认证
PED、CRN、AD 2000
3-A、EHEDG、FDA
NACE MR0175/MR0103、PMI;焊接测试符合EN、ASME、NORSOK标准 -
产品安全性
CE认证、C-tick认证、EAC认证
-
功能安全性
功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用
-
计量认证和证书
在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR
-
船级认证和证书
船级认证
-
压力认证和证书
PED、CRN、AD 2000
-
材料证书
3.1材料证书
NACE MR0175/MR0103,PMI,焊接测试遵循EN、ASME、NORSOK标准 -
卫生型认证和证书
3-A、EHEDG、FDA
-
测量原理
科里奥利质量流量
-
特点/应用
通用多变量流量计,用于液体和气体测量
-
环境温度
-20...+65°C
(-4...+140°F) -
过程温度
-50...+350°C
(-58...+662°F) -
过程绝压
PN 16...100
Cl 150...600
JIS 10...63K -
接液部件
904L/1.4539
Alloy C-22合金 -
输出
4...20 mA
脉冲/频率
状态 -
证书和认证
ATEX
FM
CSA
TIIS
