Proline Promass F 100
科里奥利质量流量计

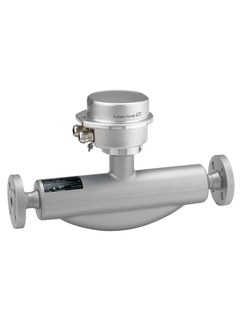

产品图片:Proline Promass F 100 / 8F1B,最高精度测量液体和气体流量 ©Endress+Hauser

Proline Promass F 100,最高精度测量液体和气体流量

科里奥利力质量流量测量原理

Proline网络服务器介绍

该质量流量计测量精度高、结构坚固,带超紧凑型变送器。

Promass F流量计在变化的过程条件下仍能精确测量,与现有的最小型变送器配套使用,Promass F 100流量计用于测量最小流量,是系统集成商、撬装设备制造商以及其他设备制造商的首选。Promass F 100流量计采用超紧凑型不锈钢的卫生型外壳,可安装在空间狭小的测量场合。

  • 优势

    • 最高过程安全性 - 抗扰动,可用于最苛刻的测量场合

    • 减少过程测量点 - 多变量测量(流速、密度、温度)

    • 节省安装空间 - 无需进出口直管段

    • 精小型变送器 - 可测量最小流量

    • 省时的现场操作,无需额外的软件与硬件 - 内置网络服务器

    • 综合验证 - Heartbeat 技术

  • 应用领域

    • 科里奥利力测量原理不受流体本身的物理性质(例如粘度或密度)影响。

    • 在多变、苛求的过程条件下,高精度测量液体和气体流量。

    设备特性

    • 质量流量测量误差: ±0.05% (PremiumCal)

    • 第二腔室可承受额定压力: 40 bar (580 psi)

    • 公称直径:DN 8 to 250 (3/8 to 10")

    • 坚固的超紧凑型变送器外壳

    • 高防护等级:IP69K

    • 带现场显示

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    Premium高精度流量计,坚固耐用,搭配超紧凑型一体式变送器。在变化的苛刻工况条件下进行液体和气体测量,具有最高测量性能。

  • 传感器特点

    最高过程安全性:不受波动和严苛工况的影响。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。质量流量的测量误差:±0.05 % (PremiumCal)。最高介质温度为+240 °C (+464 °F)。

  • 变送器特点

    变送器所需安装空间小:在最小空间内实现所有功能。省时的现场操作,无需安装其他软件和硬件:内置网页服务器。自校验:Heartbeat Technology(心跳技术)。坚固耐用的超紧凑型一体式变送器外壳。高防护等级:IP69。

  • 公称口径范围

    DN 8...250 (⅜...10")

  • 接液部件材质

    测量管:1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金
    连接部件:1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量(液体):±0.1 %(标准)、0.05 %(可选)
    体积流量(液体):±0.1 %
    质量流量(气体):±0.35 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...2 200 000 kg/h (0...80 840 lb/min)

  • 最大过程压力

    PN 100,Cl. 600,63K

  • 介质温度范围

    标准:–50...+150 °C (–58...+302 °F)
    可选:–50...+240 °C (–58...+464 °F)

  • 环境温度范围

    标准:–40...+60 °C (–40...+140 °F)
    可选:–50...+60 °C (–58...+140 °F)

  • 传感器外壳材质

    1.4301/1.4307 (304L),耐腐蚀

  • 变送器外壳材质

    一体式:铝合金AlSi10Mg涂层
    一体式/超紧凑型一体式:1.4301 (3041.4404 316)

  • 防护等级

    标准:IP66/67,Type 4X
    可选:IP69

  • 显示/操作

    无现场操作
    可以通过网页服务器和调试软件设置

  • 输出

    4...20 mA HART(有源)
    脉冲/频率/开关量输出(无源)

  • 输入

  • 数字通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 电源

    20...30 VDC

  • 防爆认证

    ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 计量认证和证书

    在认证标定装置上执行标定(符合ISO/IEC 17025标准)
    Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证)

  • 船级认证和证书

    ABS(美国船级社)
    BV(法国船级社)
    LR(劳氏船级社)

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103,PMI,焊接测试遵循EN ISO、ASME、NORSOK标准

  • 卫生型认证和证书

    3-A、EHEDG

  • 测量原理

    科里奥利质量流量

  • 产品标题

    Premium高精度流量计,坚固耐用,搭配超紧凑型一体式变送器。在变化的苛刻工况条件下进行液体和气体测量,具有最高测量性能。

  • 传感器特点

    最高过程安全性:不受波动和严苛工况的影响。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。质量流量的测量误差:±0.05 % (PremiumCal)最高介质温度为+240 °C (+464 °F)。

  • 变送器特点

    变送器所需安装空间小:在最小空间内实现所有功能。省时的现场操作,无需安装其他软件和硬件:内置网页服务器。自校验:Heartbeat Technology(心跳技术)。坚固耐用的超紧凑型一体式变送器外壳。高防护等级:IP69。

  • 公称口径范围

    DN 8...250 (⅜...10")

  • 接液部件材质

    测量管:1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金
    连接部件:1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量(液体):±0.1 %(标准)、0.05 %(可选)
    体积流量(液体):±0.1 %
    质量流量(气体):±0.35 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...2 200 000 kg/h (0...80 840 lb/min)

  • 最大过程压力

    PN 100,Cl. 600,63K

  • 介质温度范围

    标准:–50...+150 °C (–58...+302 °F)
    可选:–50...+240 °C (–58...+464 °F)

  • 环境温度范围

    标准:–40...+60 °C (–40...+140 °F)
    可选:–50...+60 °C (–58...+140 °F)

  • 传感器外壳材质

    1.4301/1.4307 (304L),耐腐蚀

  • 变送器外壳材质

    一体式:铝合金AlSi10Mg涂层
    一体式/超紧凑型一体式:1.4301 (3041.4404 316)

  • 防护等级

    标准:IP66/67,Type 4X
    可选:IP69

  • 显示/操作

    4行背光显示(无现场操作)
    通过网页服务器和调试软件设置

  • 输出

    4...20 mA HART(有源)
    脉冲/频率/开关量输出(无源)

  • 输入

  • 数字通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 电源

    20...30 VDC

  • 防爆认证

    ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 计量认证和证书

    在认证标定装置上执行标定(符合ISO/IEC 17025标准)
    Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证)

  • 船级认证和证书

    ABS(美国船级社)
    BV(法国船级社)
    LR(劳氏船级社)

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103,PMI,焊接测试遵循EN ISO、ASME、NORSOK标准

  • 卫生型认证和证书

    3-A、EHEDG

  • 测量原理

    科里奥利质量流量

  • 产品标题

    The flowmeter with premium accuracy, robustness and an ultracompact transmitter. Highest measurement performance for liquids and gases under varying, demanding process conditions.

  • 传感器特点

    Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space-saving installation – no in/outlet run needs. Mass flow: measurement error ±0.05 % (PremiumCal). Medium temperature up to +240 °C (+464 °F).

  • 变送器特点

    Space‐saving transmitter – full functionality on smallest footprint. Time‐saving local operation without additional software and hardware – integrated web server. Integrated verification – Heartbeat Technology. Robust, ultra‐compact transmitter housing. High ingress protection: IP69.

  • 公称口径范围

    DN 8 to 250 (⅜ to 10")

  • 接液部件材质

    Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)

  • 测量变量

    Mass flow, density, temperature, volume flow, corrected volume, flow, reference density, concentration

  • 最大测量误差

    Mass flow (liquid): ±0.1 % (standard), 0.05 % (option)
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.35 %
    Density (liquid): ±0.0005 g/cm³

  • 测量范围

    0 to 2 200 000 kg/h (0 to 80 840 lb/min)

  • 最大过程压力

    PN 100, Class 600, 63K

  • 介质温度范围

    Standard: –50 to +150 °C (–58 to +302 °F)
    Option: –50 to +240 °C (–58…+464 °F)

  • 环境温度范围

    Standard: –40 to +60 °C (–40 to +140 °F)
    Option: –50 to +60 °C (–58 to +140 °F)

  • 传感器外壳材质

    1.4301/1.4307 (304L), corrosion resistant

  • 变送器外壳材质

    Compact: AlSi10Mg, coated
    Compact/ultra‐compact: 1.4301 (304), 1.4404 (316L)

  • 防护等级

    Standard: IP66/67, type 4X enclosure
    Option: IP69

  • 显示/操作

    4‐line backlit display available (no local operation)
    Configuration via web browser and operating tools possible

  • 输出

    4‐20 mA HART (active)
    Pulse/frequency/switch output (passive)

  • 输入

    None

  • 数字通信

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • 电源

    DC 20 to 30 V

  • 防爆认证

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • 产品安全性

    CE, C-Tick, EAC marking

  • 计量认证和证书

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
    Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)

  • 船级认证和证书

    ABS (American Bureau of Shipping)
    BV (Bureau Veritas)
    LR (Lloyds Register)
    LH/BV approval

  • 压力认证和证书

    PED, CRN, AD 2000

  • 材料证书

    3.1 material
    NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK

  • 卫生型认证和证书

    3-A, EHEDG, cGMP

  • 测量原理

    科里奥利质量流量

  • 产品标题

    Premium高精度流量计,坚固耐用,搭配超紧凑型一体式变送器。在变化的苛刻工况条件下进行液体和气体测量,具有最高测量性能。

  • 传感器特点

    最高过程安全性:不受波动和严苛工况的影响。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。质量流量的测量误差:±0.05 % (PremiumCal)。最高介质温度为+240 °C (+464 °F)。

  • 变送器特点

    变送器所需安装空间小:在最小空间内实现所有功能。省时的现场操作,无需安装其他软件和硬件:内置网页服务器。自校验:Heartbeat Technology(心跳技术)。坚固耐用的超紧凑型一体式变送器外壳。高防护等级:IP69。

  • 公称口径范围

    DN 8...250 (⅜...10")

  • 接液部件材质

    测量管:1.4539 (904L)、1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金
    连接部件:1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量(液体):±0.1 %(标准)、0.05 %(可选)
    体积流量(液体):±0.1 %
    质量流量(气体):±0.35 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...2 200 000 kg/h (0...80 840 lb/min)

  • 最大过程压力

    PN 100,Cl. 600,63K

  • 介质温度范围

    标准:–50...+150 °C (–58...+302 °F)
    可选:–50...+240 °C (–58...+464 °F)

  • 环境温度范围

    标准:–40...+60 °C (–40...+140 °F)
    可选:–50...+60 °C (–58...+140 °F)

  • 传感器外壳材质

    1.4301/1.4307 (304L),耐腐蚀

  • 变送器外壳材质

    一体式:铝合金AlSi10Mg涂层
    一体式/超紧凑型一体式:1.4301 (3041.4404 316)

  • 防护等级

    标准:IP66/67,Type 4X
    可选:IP69

  • 显示/操作

    四行背光显示(无现场操作)
    通过网页服务器和调试软件设置

  • 输出

    4...20 mA HART(有源)
    脉冲/频率/开关量输出(无源)

  • 输入

  • 数字通信

    HART、Modbus RS485、EtherNet/IP、PROFIBUS DP、PROFINET

  • 电源

    20...30 VDC

  • 防爆认证

    ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 计量认证和证书

    在认证标定装置上执行标定(符合ISO/IEC 17025标准)
    Heartbeat Technology(心跳技术)符合ISO 9001:2008标准章节7.6 a的溯源校验要求(TÜV认证)

  • 船级认证和证书

    ABS(美国船级社)
    BV(法国船级社)
    LR(劳氏船级社)

  • 压力认证和证书

    PED、CRN、AD 2000

  • 材料证书

    3.1材料证书
    NACE MR0175/MR0103,PMI,焊接测试遵循EN ISO、ASME、NORSOK标准

  • 卫生型认证和证书

    3-A、EHEDG
