Promass 83I

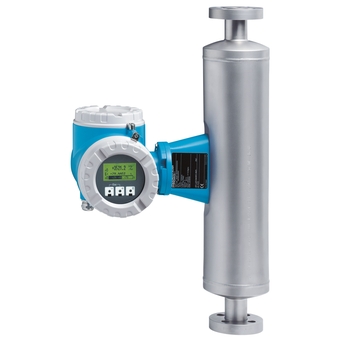

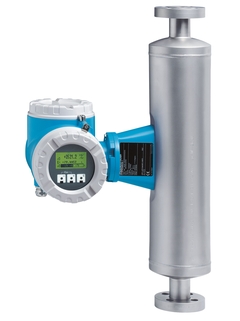

科里奥利质量流量计 Proline Promass 83I ©Endress+Hauser

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

返回

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    同时进行在线粘度测量和流量测量，带扩展变送器功能。在低压损要求和敏感性流体测量应用中进行液体和气体测量。

  • 传感器特点

    节能：通径结构设计，压损最小。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。自排空的单直管测量系统。采用TMB技术。

  • 变送器特点

    高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。

  • 公称口径范围

    DN 8...80 (⅜...3")

  • 接液部件材质

    测量管：9级钛
    连接部件：2级钛

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度、粘度

  • 最大测量误差

    质量流量（液体）：±0.1 %
    体积流量（液体）：±0.1 %
    质量流量（气体）：±0.5 %
    密度（液体）：±0.0005 g/cm³

  • 测量范围

    0...180 000 kg/h (0...6600 lb/min)

  • 最大过程压力

    PN 100，Cl. 600，63K

  • 介质温度范围

    –50...+150 °C (–58...+302 °F)

  • 环境温度范围

    标准：–20...+60 °C (–4...+140 °F)
    可选：–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4301/1.4307 (304L)，耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304)，钢板
    CF3M (316L)，铸钢

  • 防护等级

    IP67，type 4X；分体式变送器：IP67，Type 4X

  • 显示/操作

    四行背光显示，触摸键操作（外部操作）
    可以通过现场显示单元和调试软件设置

  • 输出

    4路模块化输出：
    0...20 mA（有源）/ 4...20 mA（有源/无源）
    脉冲/频率/开关量输出（无源）
    继电器

  • 输入

    2路模块化输入：
    状态
    0...20 mA（有源）/ 4...20 mA（有源/无源）

  • 数字通信

    HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP

  • 电源

    16...62 VDC
    85...260 VAC（45...65 Hz）
    20...55 VAC（45...65 Hz）

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 其他认证和证书

    3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL
    PED、CRN
    3-A、EHEDG

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A、EHEDG

  • 测量原理

    科里奥利质量流量

  • 产品标题

    同时进行在线粘度测量和流量测量，带扩展变送器功能。在低压损要求和敏感性流体测量应用中进行液体和气体测量。

  • 传感器特点

    节能：通径结构设计，压损最小。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。自排空的单直管测量系统。采用TMB技术。

  • 变送器特点

    高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。

  • 公称口径范围

    DN 8...80 (⅜...3")

  • 接液部件材质

    测量管：9级钛
    连接部件：2级钛

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度、粘度

  • 最大测量误差

    质量流量（液体）：±0.1 %
    体积流量（液体）：±0.1 %
    质量流量（气体）：±0.5 %
    密度（液体）：±0.0005 g/cm³

  • 测量范围

    0...180 000 kg/h (0...6600 lb/min)

  • 最大过程压力

    PN 100，Cl. 600，63K

  • 介质温度范围

    –50...+150 °C (–58...+302 °F)

  • 环境温度范围

    标准：–20...+60 °C (–4...+140 °F)
    可选：–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4301/1.4307 (304L)，耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304)，钢板
    CF3M (316L)，铸钢

  • 防护等级

    IP67，type 4X。分体式变送器：IP67，Type 4X

  • 显示/操作

    四行背光显示，触摸键操作（外部操作）
    可以通过现场显示单元和调试软件设置

  • 输出

    4路模块化输出：
    0...20 mA（有源）/ 4...20 mA（有源/无源）
    脉冲/频率/开关量输出（无源）
    继电器

  • 输入

    2路模块化输入：
    状态
    0...20 mA（有源）/ 4...20 mA（有源/无源）

  • 数字通信

    HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP

  • 电源

    16...62 VDC
    85...260 VAC（45...65 Hz）
    20...55 VAC（45...65 Hz）

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 其他认证和证书

    3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL
    PED、CRN
    3-A、EHEDG

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A、EHEDG

  • 测量原理

    科里奥利质量流量

  • 特点/应用

    平衡的单测量管系统，“Fit-and-Forget”
    安装方式：
    易清洗，卫生型设计，困难介质测量
    - 材料耐化学腐蚀

  • 环境温度

    -20...+65°C
    (-4...+140°F)

  • 过程温度

    -50...+150°C
    (-58...+302°F)

  • 过程绝压

    PN 16...100
    Cl 150...600
    JIS 10...63K

  • 接液部件

    钛

  • 输出

    4...20 mA
    脉冲/频率（10 KHz），有源/无源继电器/状态

  • 证书和认证

    ATEX
    FM
    CSA

  • 测量原理

    科里奥利质量流量

  • 主要特点

    平衡的单测量管系统，“Fit-and-Forget”安装，粘度测量
    设计：易清洗，卫生型，困难介质测量

  • 直径

    DN 8...80
    5/16"...3"

  • 测量范围

    0...180'000 kg/h
    0... 20'000 cP（粘度）

  • 过程温度

    -50...+150°C
    (-58...+302°F)

  • 压力范围

    PN 16...100
    CI 150...600
    JIS 10...63K

  • 测量误差

    质量流量：+-0.1%
    体积流量：+-0.5%
    粘度：± 5% ± 0.5 mPa•s（牛顿流体）
    密度：+- 0.004g/cc

  • 显示/操作

    四行背光显示
    触摸键控制

  • 输入

    状态
    电流输入

  • 输出

    0/4...20 mA
    脉冲/频率（10 KHz），有源/无源
    继电器/状态

  • 通信

    HART
    PROFIBUS PA
    Profibus DP
    FOUNDATION Fieldbus

  • 防爆认证

    ATEX
    FM
    CSA

  • 电子部件防护等级

    IP 67
    NEMA 4x

  • 特点

    S-DAT、T-DAT、F-Chip
    验证
    快速设置
    3个累加器
    脉动流
    高级诊断
    批处理
    浓度测量

  • 优势

    平衡单测量管系统。
    独立粘度测量。
    强抗振性。
    安装简单经济。
    测量不受流体属性的影响。
    Promass 83带触摸键操作：无需打开外壳即可从外部操作。
    应用软件包可以升级为：
    - 灌装应用
    - 浓度测量
    - 高级诊断
    “快速设置”菜单直接现场调试仪表。

  • 测量原理

    科里奥利质量流量

  • 产品标题

    Combines in‐line viscosity and flow measurement with extended transmitter functionality. Measuring liquids and gases in applications requiring low pressure loss and gentle fluid treatment.

  • 传感器特点

    Energy‐saving – full bore design enables minimal pressure loss. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Straight, easy cleanable single‐tube system. TMB technology.

  • 变送器特点

    Quality – software for filling & dosing, density & concentration, advanced diagnostics. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐ line backlit display with touch control. Device in compact or remote version.

  • 公称口径范围

    DN 8 to 80 (⅜ to 3")

  • 接液部件材质

    Measuring tube: Titanium grade 9
    Connection: Titanium grade 2

  • 测量变量

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration, viscosity

  • 最大测量误差

    Mass flow (liquid): ±0.1 %
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • 测量范围

    0 to 180 000 kg/h (0 to 6600 lb/min)

  • 最大过程压力

    PN 100, Class 600, 63K

  • 介质温度范围

    –50 to +150 °C (–58 to +302 °F)

  • 环境温度范围

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • 传感器外壳材质

    1.4301/1.4307 (304L), corrosion resistant

  • 变送器外壳材质

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • 防护等级

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • 显示/操作

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • 输出

    4 modular outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)
    Relay

  • 输入

    2 modular inputs:
    Status
    0‐20 mA (active)/4‐20 mA (active/passive)

  • 数字通信

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • 电源

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • 防爆认证

    ATEX, IECEx, FM, CSA, NEPSI

  • 产品安全性

    CE, C-tick, EAC marking

  • 功能安全性

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • 计量认证和证书

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • 压力认证和证书

    PED, CRN

  • 材料证书

    3.1 material

  • 卫生型认证和证书

    3-A, EHEDG
