Proline Promass 80H
科里奥利质量流量计

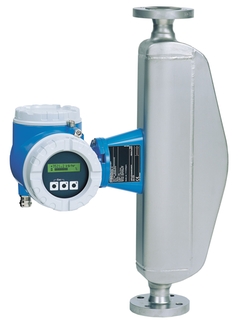

科里奥利质量流量计 Proline Promass 80H ©Endress+Hauser

一体化型或分离型单管流量计,耐腐蚀。

Promass H系列单管流量计,耐腐蚀,可用于腐蚀性液体与气体的精确测量。与带按键操作的Promass 80变送器相配套使用,Promass 80H可为此类应用提供高性价比的解决方案。

  • 优势

    • 模块化的设备与操作概念,带来更高的效率

    • 数据备份,提升过程质量

    • 一体化型多变量流量测量

    • 平衡的单管测量系统设计,抗震性好

    • 结构坚固,可有效保护设备不受管道应力的影响

    • 无需进出口直管段,安装简便

  • 应用领域

    科氏力流量测量原理与流体的物理性质无关,例如粘度和密度。

    • 极为精确地测量液体,如石油、润滑剂、液化气、油漆、清洁剂和溶剂。

    • 流体温度最高可达 +200 °C (+392 °F)

    • 过程压力可以高达 40 bar (580 psi)

    • 质量流量测量可达 70 t/h (2570 lb/min)

    危险区域认证

    • ATEX, FM, CSA, TIIS

    过程控制系统连接

    • HART, PROFIBUS PA

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    The chemically resistant single‐tube flowmeter with a compact or remote transmitter. Highly accurate measurement of liquids and gases in applications requiring highest corrosion resistance.

  • 传感器特点

    Maximum safety for chemically aggressive fluids – corrosionresistant wetted parts. Fewer process measuring points – multivariable measurement (flow, density, temperature). Spacesaving installation – no in/outlet run needs. Measuring tube made of Tantalum, Zirconium. Nominal diameter: DN 8 to 50 (³⁄₈ to 2").

  • 变送器特点

    Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.

  • 公称口径范围

    DN 8 to 50 (³⁄₈ to 2")

  • 接液部件材质

    Measuring tube: Tantalum 2.5W; 702 (UNS R60702)
    Connection: Tantalum; 702 (UNS R60702)

  • 测量变量

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density

  • 最大测量误差

    Mass flow (liquid): ±0.15 %
    Volume flow (liquid): ±0.15 %
    Mass flow (gas, Tantalum only): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • 测量范围

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • 最大过程压力

    PN 40, Class 300, 20K

  • 介质温度范围

    Tantalum: –50 to +150 °C (–58 to +302 °F)
    Ziconium: –50 to +200 °C (–58 to +392 °F)

  • 环境温度范围

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • 传感器外壳材质

    1.4301 (304), corrosion resistant

  • 变送器外壳材质

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • 防护等级

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • 显示/操作

    2‐line backlit display with push buttons
    Configuration via local display and operating tools possible

  • 输出

    3 outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)

  • 输入

    Status input

  • 数字通信

    HART
    PROFIBUS PA

  • 电源

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • 防爆认证

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • 产品安全性

    CE, C-tick, EAC marking

  • 功能安全性

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • 计量认证和证书

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • 压力认证和证书

    PED, CRN

  • 材料证书

    3.1 material

  • 测量原理

    科里奥利质量流量

  • 产品标题

    耐化学腐蚀的单测量管流量计,搭配一体式或分体式变送器。在最高耐腐蚀要求的应用中进行高精度液体和气体测量。

  • 传感器特点

    测量化学腐蚀性流体时具有最高安全性:接液部件耐腐蚀。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。测量管材质:钽、锆。公称口径:DN 8...50 (³⁄₈...2")。

  • 变送器特点

    使用经济:专用于标准应用。操作安全:显示模块提供简单易读的过程信息。完全符合行业标准:IEC/EN/NAMUR。两行背光显示,按键操作。提供一体式或分体式仪表。

  • 公称口径范围

    DN 8...50 (³⁄₈...2⁄")

  • 接液部件材质

    测量管:钽2.5W;702 (UNS R60702)
    连接部件:钽;702 (UNS R60702)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度

  • 最大测量误差

    质量流量(液体):±0.15 %
    体积流量(液体):±0.15 %
    质量流量(气体,仅适用钽材):±0.5 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...70 000 kg/h (0...2570 lb/min)

  • 最大过程压力

    PN 40、Cl. 300、20K

  • 介质温度范围

    钽:–50...+150 °C (–58...+302 °F)
    锆:–50...+200 °C (–58...+392 °F)

  • 环境温度范围

    标准:–20...+60 °C (–4...+140 °F)
    可选:–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4301 (304),耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304),钢板
    CF3M (316L),铸钢

  • 防护等级

    IP67,type 4X;分体式变送器:IP67,Type 4X

  • 显示/操作

    两行背光显示,按键操作
    通过现场显示单元和调试软件设置

  • 输出

    3路输出:
    0...20 mA(有源)/ 4...20 mA(有源/无源)
    脉冲/频率/开关量输出(无源)

  • 输入

    状态输入

  • 数字通信

    HART
    PROFIBUS PA

  • 电源

    16...62 VDC
    85...260 VAC(45...65 Hz)
    20...55 VAC(45...65 Hz)

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 其他认证和证书

    3.1材料证书,在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR、SIL
    PED、CRN

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 测量原理

    科里奥利质量流量

  • 特点/应用

    平衡的单测量管系统,“Fit-and-Forget”
    安装方式:
    易清洗,卫生型设计,困难介质测量
    - 材料耐化学腐蚀

  • 环境温度

    -20...+65°C
    (-4...+140°F)

  • 过程温度

    -50...+200°C
    (-58...+392°F)

  • 过程绝压

    PN 40
    Cl 150...300
    JIS 10...20K

  • 接液部件

    锆702/R60702

  • 输出

    4...20 mA
    脉冲/频率
    状态

  • 证书和认证

    ATEX
    FM
    CSA

  • 测量原理

    科里奥利质量流量

  • 产品标题

    耐化学腐蚀的单测量管流量计,搭配一体式或分体式变送器。在最高耐腐蚀要求的应用中进行高精度液体和气体测量。

  • 传感器特点

    测量化学腐蚀性流体时具有最高安全性:接液部件耐腐蚀。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。测量管材质:钽、锆。公称口径:DN 8...50 (³⁄₈...2")。

  • 变送器特点

    使用经济:专用于标准应用。操作安全:显示模块提供简单易读的过程信息。完全符合行业标准:IEC/EN/NAMUR。两行背光显示,按键操作。提供一体式或分体式仪表。

  • 公称口径范围

    DN 8...50 (³⁄₈...2⁄")

  • 接液部件材质

    测量管:钽2.5W;702 (UNS R60702)
    连接部件:钽;702 (UNS R60702)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度

  • 最大测量误差

    质量流量(液体):±0.15 %
    体积流量(液体):±0.15 %
    质量流量(气体,仅适用钽材):±0.5 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...70 000 kg/h (0...2570 lb/min)

  • 最大过程压力

    PN 40、Class 300、20K

  • 介质温度范围

    钽:–50...+150 °C (–58...+302 °F)
    锆:–50...+200 °C (–58...+392 °F)

  • 环境温度范围

    标准:–20...+60 °C (–4...+140 °F)
    可选:–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4301 (304),耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304),钢板
    CF3M (316L),铸钢

  • 防护等级

    IP67,type 4X;分体式变送器:IP67,Type 4X

  • 显示/操作

    两行背光显示,按键操作
    通过现场显示单元和调试软件设置

  • 输出

    3路输出:
    0...20 mA(有源)/ 4...20 mA(有源/无源)
    脉冲/频率/开关量输出(无源)

  • 输入

    状态输入

  • 数字通信

    HART
    PROFIBUS PA

  • 电源

    16...62 VDC
    85...260 VAC(45...65 Hz)
    20...55 VAC(45...65 Hz)

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 其他认证和证书

    3.1材料证书,在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR、SIL
    PED、CRN

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书
