Micropilot S FMR531

此产品现已不再销售。

想要查看新产品，请关注上一代/下一代产品章节或联系您当地的 Endress+Hauser 实体。

特征和规格

测量原理

雷达物位仪
特点/应用

腐蚀性介质的高精度测量
电源/通信

四线制 (HART)
频率

~6 GHz
测量精度

± 1 mm，计量交接控制
环境温度

标准型：-40...80℃(-40…176℃)；按标准标定：-25...60℃(-13...131℃）
过程温度

-40…150℃（-40…302℃）
过程压力（绝压）/最大过压限定值

真空可达40 bar (真空可达580 psi)
主要接液部件

PTFE
过程连接

"DN50 ... DN150 / 2" ... 6"
卫生型过程连接

ISO2860三夹头
应用
最大测量距离

20 m (65ft)
通信

4 ... 20 mA HART
证书和认证

ATEX，FM，CSA，TIIS，WHG/溢出保护，GL船级认证，3A
应用限制

最大量程与罐体类型及应用场合相关，通过计量交接认证的最大量程为：10 m；存在强泡沫时，采用静压罐测量

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Micropilot S FMR530 Technical Information
Level-Radar

Continuous level transmitter for continuous and non-contact precision
level measurement. For custody transfer andinventory control
applications with NMi- and PTB-approvals.

技术信息(TI)
Tankvision NXA820, NXA821, NXA822
Inventory Management System with completely integrated software for
operation via standard web browser

技术信息(TI)
Micropilot S FMR531 HART
Smart Transmitter for continuous and non-contact precision level
measurement
For custody transfer and inventory control
applications with NMi- and PTB-approvals

操作手册（BA）
Micropilot S FMR530, FMR531, FMR532, FMR533 HART Description of Instrument Functions
Smart Transmitter for continuous and non-contact precision level
measurement
For custody transfer and inventory control
applications with NMi- and PTB-approvals

操作手册（BA）
Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.
Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.

Short Instruction (KA)

12/00

德语 , 英语
Weather protection cover Mounting Instruction
Weather protection cover for devices with F12/T12/F23 housing.

Short Instruction (KA)

06/07

德语 , 英语 , 西班牙语 , fr , 意大利语 , 荷兰语
Installation instruction - electronics, terminal module
Mircropilot S

Short Instruction (KA)

05/15

德语 , 英语
Exchange of rod antenna on Micropilot S FMR531
Exchange of rod antenna on Micropilot S FMR531

Short Instruction (KA)

04/12

德语 , 英语
Cable separate version Installation Instructions
Cerabar M, Cerabar S, Deltabar S, Deltapilot M, Deltapilot S

安装指南(EA)
Safety Instructions Micropilot S FMR530, FMR532, FMR533, FMR540
II 3 G Ex nA IIC T6 Gc
EG 01 026

Ex 防爆说明(XA)
Micropilot S FMR530, FMR531, FMR532, FMR533
HART

FM

Drawing No.: 960397-1045 F

Drawing Type: Control drawing

Ex 防爆说明(XA)
Safety Instructions Micropilot S FMR530, FMR532, FMR533, FMR540
4-20 mA HART
Ex ia IIC T6...T1 Ga/Gb
GYJ16.1021X (NEPSI)

Ex 防爆说明(XA)
Micropilot S FMR530/531/532/533
CSA

Control drawing

960397-2045 C

Ex 防爆说明(XA)
Safety Instructions Micropilot S FMR530, FMR532, FMR533
ATEX: II 1/2 G Ex ia IIC T6...T1 Ga/Gb
II 2 G Ex ia IIC T6...T1 Gb
IECEx: Ex ia IIC T6...T1 Ga/Gb
PTB 00 ATEX 2067 X; IECEx PTB 15.0034 X

Ex 防爆说明(XA)
Micropilot S FMR530, FMR531, FMR532, FMR533
4.413 01.06

证书(ZE)
Micropilot S FMR530, FMR531, FMR532, FMR533
NMi Type approval certificate
T7480 Revision 4

证书(ZE)
Micropilot S FMR530, FMR531, FMR532, FMR533
NMi CVN/10124773/01

证书(ZE)
Micropilot S FMR530/531/532/533/540
Allgemeine bauaufsichtliche Zulassung Z-65.16-300 (DIBt)

证书(ZE)
Micropilot S FMR531L
TIIS

Drawing No.: 960397/Ex436-567

Drawing Type: System structure

证书FM/CSA (ZD)
Micropilot S FMR530, FMR531, FMR532, FMR533
HART

FM

Drawing No.: 960397-1045 D Drawing Type: Wiring diagram

证书FM/CSA (ZD)
Micropilot S FMR531K
TIIS

Drawing No.: 960397/Ex435-562

Drawing Type: System structure

证书FM/CSA (ZD)
Micropilot S FMR530, FMR531, FMR532, FMR533
HART

FM

Drawing No.: 960397-1045 E
Drawing Type: Control drawing

证书FM/CSA (ZD)
Micropilot S FMR530/531/532/533
CSA

960397-2045 A

Control drawing

HART

证书FM/CSA (ZD)
Tank Side Monitor NRF590 Micropilot S FMR53x, FMR540
Sealing of the Tank Side Monitor NRF590 and the Micropilot S
FMR53x/FMR540

特殊资料(SD)
Wykaz wyrobów akcyzowych
Sk&
322;ady podatkowe i terminale paliwowe

公共出版物(PU)

10/09

波兰语
Rozporz& 261;dzenie w sprawie wymaga& 324; dla zbiorników pomiarowych
Sk&
322;ady podatkowe i terminale paliwowe

公共出版物(PU)

10/09

波兰语
Juice application: Concentrate storage, Application 6
Meas. point 3: level measurement concentrate tank
Application 3
microwave

行业解决方案(SO)

英语
Brewery application: Brewhouse, Application 17
Meas. Point 15: level measurement in the adjunct silo
Application 1
microwave

行业解决方案(SO)

英语
Brewery application: Bright beer buffer tanks, Application 5
Meas. point 3: level measurement at the bright beer tanks
Application 3
Microwave

行业解决方案(SO)

英语
Pulse radar for mm-precision in tank
The requirements of mm-precision in tank gauging under reference and application conditions are
discussed. Decisive parameters of
an overall concept (puls radar, carrier frequency 5,8GHz, phase
evaluation, 2-wire systems, antenna choice) are explained and
their advantages are illustrated.

特殊推广(SP)

英语
Selection criteria for level radar in the chemical industrie
During the past three years the performance but also the variety of level radar devices has been increased significantly. For the
use of radar systems the application has to be analysed according to the process and the tank specific requirements. Only then a
cost effective solution can be defined. This article describes crite-ria for the proper selection of radar devices. Especially the
choice of the frequency (e.g. 6 GHz or 26 GHz) and the antenna types are discussed.
(only german version)

特殊推广(SP)

英语
Puls-Radar zur mm-genauen Füllstandmessung
Die Anforderungen der mm-genauen Füllstandmessung werden unter Referenz- und Anwendungsbedingungen diskutiert. Entscheidende Größen
eines durchgängigen Gesamtkonzepts (Pulsverfahren, Trägerfrequenz 5,8GHz,
Phasenauswertung, 2-Draht System, Antennenwahl) werden
erläutert und ihre Vorteile dargestellt.

特殊推广(SP)

德语
DTM Single, MicropilotS_FMR53x_V2_00, 10.07.2019 (Level, Micropilot S, 0x0010)
HART,

DeviceCare Version: 1.06.00

Field Xpert - SMT70 Version: 1.03.00

FieldCare Version: 2.13.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
DTM Single, MicropilotS_FMR53x_V3_00, 10.07.2019 (Level, Micropilot S, 0x0010)
HART,

DeviceCare Version: 1.06.00

Field Xpert - SMT70 Version: 1.03.00

FieldCare Version: 2.13.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
DTM Single, MicropilotS_FMR53x_V1_02, 10.07.2019 (Level, Micropilot S, 0x0010)
HART,

DeviceCare Version: 1.06.00

Field Xpert - SMT70 Version: 1.03.00

FieldCare Version: 2.13.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
Cerabar, Cerabar M, Cerabar S, Levelflex, Micropilot, Micropilot S
产品型号: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
一致性声明编号: HE_01158_01.19

Manufacturer Declaration

英语
Micropilot S
产品型号: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-

EU Declaration

德语 , 英语 , fr
Micropilot S
产品型号: FMR540-, FMR530-, FMR531-, FMR532-, FMR533-
一致性声明编号: EC12017A

EU Declaration

英语
Micropilot S
产品型号: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
地区/国家: China
认证机构: NEPSI
类别: zone 0,1
保护: Ex ia IIC T6...T1

Explosion Protection

中文
Micropilot S
产品型号: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
地区/国家: Canada, USA
认证机构: CSA
类别: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
保护: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6

Explosion Protection

英语
Micropilot S
产品型号: FMR540-, FMR532-, FMR533-, FMR531-, FMR530-
地区/国家: USA, Canada
认证机构: CSA
类别: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
保护: AEx/Ex/nA/IIC/T6, AEx/Ex/ia/IIC/T6, IS/NI

Explosion Protection

英语
Micropilot S
产品型号: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
地区/国家: Canada, USA
认证机构: CSA
类别: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0
保护: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6

Explosion Protection

英语
Micropilot M, Micropilot S
产品型号: FMR540-, FMR533-, FMR532-, FMR531-, FMR530-, FMR250-, FMR245-, FMR244-, FMR240-, FMR231-, FMR230-
地区/国家: Russia (TR CU)
认证机构: EAC
保护: Ex d [ia], Ex e mb [ia], Ex ia, Ex ta, Ex ta/tc, Ex ta/tb

Explosion Protection

俄语
Micropilot S
产品型号: FMR540-, FMR532-, FMR533-, FMR531-, FMR530-
地区/国家: USA
认证机构: FM
类别: I/2/A,B,C,D/T6, I,II,III/1/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T6...T1
保护: IS/NI/DIP

Explosion Protection

英语
Micropilot S
产品型号: FMR533-, FMR532-, FMR531-, FMR530-
地区/国家: Hungary
认证机构: OMH, OMH
证书号: H_OMH_TH-8072_3_2002

Metrology

匈牙利语
Micropilot S, Sakura, System&Gauging
产品型号: NMT535-, NMT532-, NMT536-, NRF560-, NRF561-, NRM570-, FMR530-, FMR531-, FMR532-, FMR533-, NMS531-, NMS536-, NMS535-, NMS534-, NMS532-
地区/国家: Indonesia
认证机构: MIGAS
证书号: MIGAS

Metrology

英语
Micropilot S
产品型号: FMR533-, FMR532-, FMR531-, FMR530-
地区/国家: Europe
认证机构: NMI
证书号: T5754 REV. 4

Metrology

英语 , 日语 , 荷兰语
Micropilot S
产品型号: FMR530-, FMR531-, FMR532-, FMR533-
地区/国家: Austria
认证机构: BEV
证书号: GZ5766/2004

Metrology

德语
Micropilot S
产品型号: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
地区/国家: Kazakhstan
认证机构: KazInMetr
证书号: 12133

Metrology

俄语
Micropilot S
产品型号: FMR532-, FMR530-, FMR531-, FMR533-
地区/国家: International
认证机构: NMI
证书号: OIML11200131-13.01

Metrology

英语
Micropilot S
产品型号: FMR530-, FMR532-, FMR533-, FMR531-, FMR540-
认证机构: UCM (Ministero dello Sviluppo economico)
证书号: 10708, 10711

Metrology

意大利语
Micropilot S
产品型号: FMR530-, FMR531-, FMR532-, FMR533-
地区/国家: Europe
认证机构: PTB
证书号: PTB4413-0106

Metrology

德语 , 英语 , 日语
Micropilot S
产品型号: FMR530-, FMR531-, FMR532-, FMR533-
地区/国家: Europe
认证机构: NMI
证书号: T7480 REV. 4

Metrology

英语
Micropilot S
产品型号: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
认证机构: UCM (Ministero dello Sviluppo economico)
证书号: 10708, 10711

Metrology

意大利语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code

  Phase out spares

  显示详细信息隐藏详细信息
- Order code

  04/2014

  显示详细信息隐藏详细信息
25
- Nr 25 Order code 518710-0020

  Cover T3/T12 Alu, coated, gasket

  Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  显示详细信息隐藏详细信息
20
- Nr 20 Order code 52005936

  铝盖

  Material: Aluminium for operating + display module VU331 and housing F12/T12 Micropilot M/S, Prosonic M, Levelflex M

  显示详细信息隐藏详细信息
11
- Nr 11 Order code 52005643

  遮罩

  cable compartment, electronics side Micropilot M/S, Prosonic M, Levelflex M

  显示详细信息隐藏详细信息
35
- Nr 35 Order code 52005586

  终端模块

  for housing T12

  显示详细信息隐藏详细信息
- Order code 71092209

  O型圈

  Usage: cover T12/F12/F23.

  显示详细信息隐藏详细信息
40
- Nr 40 Order code 52026443

  显示仪VU331

  4-line alphanumeric display Micropilot M, Micropilot S, Prosonic M, Levelflex M

  显示详细信息隐藏详细信息
65
- Nr 65 Order code 52005628

  密封组件

  consists of: 5x O-ring 49.21x3.53 EPDM 5x O-ring 113.9x3.63 EPDM 5x O-ring 72.0x3.0 EPDM

  显示详细信息隐藏详细信息
- Order code 517140-0000

  HF Coax cable 6GHz

  FMR13x/FMR23x, dummy antenna. Coax cable.

  显示详细信息隐藏详细信息
- Order code 52007646

  拔天线电缆工具

  Micropilot M/Micropilot S

  显示详细信息隐藏详细信息
- Order code 52028063

  高频电缆

  Coax cable with termination resistor and connection piece dummy antenna FMR13x, FMR23x, FMR53x, FMP4x

  显示详细信息隐藏详细信息
- Order code 71006590

  高频电缆

  Coax cable dummy antenna for testing the electronics FMR13x, FMR23x, FMR53x, FMP4x

  显示详细信息隐藏详细信息
- Order code 71007843

  ToF 适配器 FXA291

  Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291.

  显示详细信息隐藏详细信息

显示更多
显示更少

替代产品

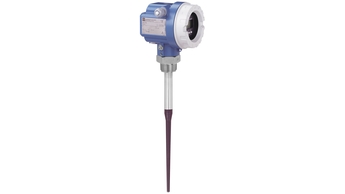

- Micropilot M FMR231

  用于液体的连续、非接触式物位测量
  更多信息

Micropilot S FMR531

特征和规格

Details

测量原理

特点/应用

电源/通信

频率

测量精度

环境温度

过程温度

过程压力（绝压）/最大过压限定值

主要接液部件

过程连接

卫生型过程连接

应用

最大测量距离

通信

证书和认证

应用限制

文档/手册/软件

附件/备件

替代产品

Micropilot M FMR231
