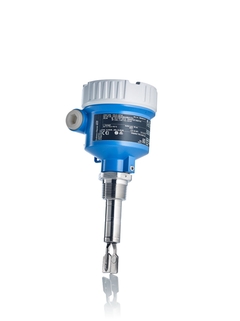

Liquiphant FTL41

Liquiphant FTL41 ©Endress+Hauser

成熟的音叉测量原理

Liquiphant FTL41 ©Endress+Hauser

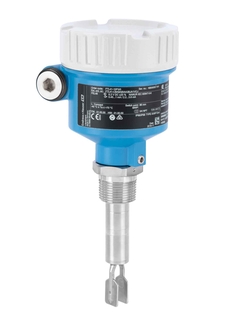

Liquiphant FTL41基本型限位开关

  • Liquiphant FTL41
  • Liquiphant FTL41

限位开关满足基本应用场合的使用要求，降低了复杂性

在全球范围内已有超过600万台Liquiphant限位开关成功稳定投用。采用无机械移动部件的设计，有效避免了机械故障风险，设备稳定运行。此外，无需针对不同介质分别设置仪表。

Lean选型
  • F
  • L
  • E
  • X

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 过程温度

      -40 °C...+150 °C
      (-40 °F...+302 °F)

    • 过程压力（绝压）/最大过压限定值

      Vacuum...40 bar
      (Vacuum...580 psi)

    • 最小介质密度

      0.5 g/cm³
      (0.4 g/cm³ optional)

Loading alternative products

快速选择

从我们建议的选项中选择
售价
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

FTL41
显示详细信息 隐藏详细信息
显示详细信息
返回进行快速选择
  • <%feature%>
    <%coding%>
    <%label%>
pc
价格核算中…
暂时无价格信息
from CHF 803.-
  • 可选附加功能
请使用 Configurator进行完整产品选型
或

个性化配置

从所有可用选项中继续选择

  • 优势

    • 一个测量系统满足所有液体的测量要求。无机械移动部件，即插即用，使用便捷

    • 同浮子液位开关相比，无机械移动部件，长期稳定性更高

    • 开关点重复性高

    • 适用所有可泵送液体

    • 无需维护

  • 应用领域

    限位开关带延长管，适用各类液体的限位检测。

    • 过程连接：螺纹、法兰和卫生型连接（Tri-Clamp卡箍）

    • 温度范围：-40...+150°C (-40...+302°F)

    • 压力范围：-1...+40bar (-14.5...+580psi)

    • 传感器材质：316L

    • 通过国际防爆认证和WHG认证

特征和规格

返回

Details

  • 测量原理

    液体音叉

  • 特点/应用

    Compact vibronic device with an optional pipe extension up to 2 m;

    Modular housing concept;

    Wide range of certificates

  • 特点

    RFID TAG for easy identification,

    Plug and play functionalities

  • 电源/通信

    10...55V / DC-PNP 3-wire

    19...253V AC or 19...55V DC / relays

    NAMUR

  • 环境温度

    -40 °C...+70 °C

    (-40 °F...+158 °F)

  • 过程温度

    -40 °C...+150 °C

    (-40 °F...+302 °F)

  • 过程压力（绝压）/最大过压限定值

    Vacuum...40 bar

    (Vacuum...580 psi)

  • 最小介质密度

    0.5 g/cm³

    (0.4 g/cm³ optional)

  • 主要接液部件

    316L

  • 过程连接

    Threads:

    G3/4A, G1A, R3/4", R1, NPT3/4, NPT1


    Flanges:

    DN25...DN100

    ASME 1"...4"

    JIS 25A...50A

  • 卫生型过程连接

    Tri-Clamp ISO2852

  • 传感器长度

    Up to 2 m

  • 通信

    DC-PNP 3-wire

    Relays

    NAMUR

  • 证书和认证

    ATEX, IEC Ex, CSA, NEPSI

  • 安全认证

    Overfill protection WHG

  • 设计认证

    EN 10204-3.1

    ASME B31.3 Process Piping

    CRN

  • 船级认证

    ABS/ LR/ BV/ DNV GL

  • 组件

    FTL325N Interface NAMUR

文档/手册/软件

附件/备件

Nr
Order code
Specification
  • 30
  • 20
    • Nr 20 Order code 71435116

      外壳盖，铝，密闭盖，密封圈，HNBR。适用型号: FMG50，FTL41，FTL

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      外壳盖，铝，密闭盖，Ex d 密封圈，HNBR。适用型号: FMG50，FTL4

      Sealing ring, HNBR. Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435126

      外壳盖，塑料，密闭盖，密封圈，EPDM。适用型号: FTL41，FTL51B。

      Sealing ring, EPDM. Usage: FTL41, FTL51B, FTL62/64.

  • 15
    • Nr 15 Order code 71435135

      电缆格兰头 M20，塑料 适用型号: FTL41，FTL51B，PMC51B，P

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71435136

      电缆格兰头 M20，铜镀镍 适用型号: FMG50，FTL41，FTL51B，P

      Usage: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Order code 71440660

      Adapter set M20x1.5-G1/2, Alu

      Usage: FTL41, FTL51B, FTL62/64, FMG50, PMC51B, PMP51B, PMC71B, PMP71B, PMD55B, PMD75B, PMD78B.

    • Nr 15 Order code 71462833

      Adapter set M20x1.5-G1/2, plastic

      Usage: FTL41, FTL51B, FTL62/64, FMG50, PMC51B, PMP51B, PMC71B, PMP71B, PMD55B, PMD75B, PMD78B.

    • Nr 15 Order code 71462835

      Adapter set M20x1.5-1/2"NPT, plastic

      Usage: FTL41, FTL51B, FTL62/64, FMG50, PMC51B, PMP51B, PMC71B, PMP71B, PMD55B, PMD75B, PMD78B.

  • 21
    • Order code 71438291

      遮阳罩，塑料，XW111 适用型号: FTL41，FTL51B，PMC51B，P

      Usage: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B, QWX43.

    • Order code 52003663

      滑动套筒100bar G1，316L 开关动作点可调整。最大100bar过程压力

      FTL51/FTL71 Switch point adjustment max 100bar process pressure :: disassembly protection under pressure Material: 316L

    • Order code 52011880

      滑动套筒100bar G1，316L，3.1开关动作点可调整。最大100bar过

      FTL51/FTL71 Switch point adjustment max 100bar process pressure :: Disassembly protection under pressure Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52003665

      滑动套筒100bar G1-1/2，316L 开关动作点可调整。最大100bar

      FTL51/FTL71 Switch point adjustment max 100bar process pressure :: disassembly protection under pressure Material: 316L

    • Order code 52011882

      滑动套筒100bar G1-1/2，316L，3.1开关动作点可调整。最大100

      FTL51/FTL71 Switch point adjustment max 100bar process pressure :: Disassembly protection under pressure Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52003667

      滑动套筒100bar NPT1，316L 开关动作点可调整。最大100bar过程

      FTL51/FTL71 Switch point adjustment max 100bar process pressure :: Disassembly protection under pressure Material: 316L

    • Order code 52011881

      滑动套筒100bar NPT1，316L，3.1开关动作点可调整。最大100ba

      FTL51/FTL71 Switch point adjustment max 100bar process pressure :: Disassembly protection under pressure Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52003669

      滑动套筒100bar NPT1-1/2，316L 开关动作点可调整。最大100b

      FTL51/FTL71 Switch point adjustment max 100bar process pressure :: Disassembly protection under pressure Material: 316L

    • Order code 52011883

      滑动套筒100bar NPT1-1/2，316L，3.1开关动作点可调整。最大1

      FTL51/FTL71 Switch point adjustment max 100bar process pressure :: Disassembly protection under pressure Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52003978

      滑动套筒G1，316L 开关动作点可调整。低压环境。材质: 316L。适用型号:

      FTL51/FTL71 Switch point adjustment for pressureless condition Material: 316L

    • Order code 52011888

      滑动套筒G1，316L，3.1开关动作点可调整。低压环境。材质: 316L。检验

      FTL51/FTL71 Switch point adjustment for pressureless condition Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52003980

      滑动套筒G1-1/2，316L 开关动作点可调整。低压环境。材质: 316L。适

      FTL51/FTL71 Switch point adjustment For pressureless condition Material: 316L

    • Order code 52011890

      滑动套筒G1-1/2，316L，3.1开关动作点可调整。低压环境。材质: 316

      FTL51/FTL71 Switch point adjustment for pressureless condition Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52003979

      滑动套筒NPT1，316L 开关动作点可调整。低压环境。材质: 316L。适用型

      FTL51/FTL71 Switch point adjustment for pressureless condition Material: 316L

    • Order code 52011889

      滑动套筒NPT1，316L，3.1开关动作点可调整。低压环境。材质: 316L。

      FTL51/FTL71 Switch point adjustment for pressureless condition Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52011891

      滑动套筒NPT1-1/2，316L，3.1开关动作点可调整。低压环境。材质: 3

      FTL51/FTL71 Switch point adjustment for pressureless condition Material: 316L Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52001052

      焊座

      Flush mount process connection FTL50/FTL50H "GQ2" Material: 316L Seal: Silicone O-ring

    • Order code 52011897

      焊座

      Flush mount process connection. Material: 316L. Inspection cert. EN10204-3.1 material. Seal: silicone O-ring. FDA, 3-A compliant. additional EPDM O-ring. FDA, EHEDG, 3-A, USP Class VI compliant. Usage: FTL41 FTL50/FTL50H, FTL51B, FTL80, QMW43, TMR35.

    • Order code 71093129

      焊座

      Flush mount process connection. Material: 316L. Inspection cert. EN10204-3.1 material Seal: silicone O-ring FDA, 3-A compliant. additional EPDM O-ring. FDA, EHEDG, 3-A, USP Class VI compliant. Usage: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 71258358

      焊座 G1, d=53, 316L

      Flush mount process connection. Material: 316L. Seal: silicone O-ring. FDA, 3-A compliant. additional EPDM O-ring. FDA, EHEDG, 3-A, USP Class VI compliant. Usage: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL51B, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 52001051

      过程连接件|Weld-in G1, d=60, 316L

      齐平安装式过程连接 FTL260 "0", FTL20 "7", FTL20H "GEJ", FTL330H/FTL330L "G", FTL50/FTL51, FTL50H/FTL51H "GW2", FMI51/FMI52, FTI51/FTI52 "GWJ", PMP135 "N", PTP35 "BB" 材质: 316L 密封: 硅橡胶 O-ring

    • Order code 52011896

      焊座，G1，d=60 ，3.1材质认证

      Flush mount process connection FTL260 "0", FTL20H "GEJ", FTL50/FTL51, FTL50H/FTL51H "GW2", FMI51/FMI52, FTI51/FTI52 "GWJ", PMP135 "N", PTP35 "BB" Material: 316L Seal: Silicone O-ring Inspection cert. EN10204-3.1 material (316L wetted parts)

    • Order code 52001221

      焊座

      Flush mount process connection FTL260 "0", FTL20 "7", FTL20H "GEJ", FTL330H/FTL330L "G", FTL50/FTL51, FTL50H/FTL51H "GW2" Liquiphant is adjustable Material: 316L Seal: Silicone O-ring

    • Order code 52011898

      焊座

      Flush mount process connection FTL260 "0", FTL20H "GEJ", FTL50/FTL51, FTL50H/FTL51H "GW2" Liquiphant is adjustable Material: 316L Seal: Silicone O-ring Inspection cert. EN10204-3.1 material (316L wetted parts)
