产品规格参数
-
输入
NAMUR
blocking: < 1,2 mA
conducting: > 2,1 mA -
输出
relay contact
-
电源
20...250 V AC/DC
应用领域
NAMUR信号放大器确保符合EN 60947-5-6标准（NAMUR）的接近开关、带电阻性耦合元件的常开触点和机械触点开关安全切换。连接通用电源（24...230 V AC/DC），每个通道都带一路继电器输出（切换触点）。仪表通过本安（Ex i）认证，可以在0区（气体）和20区（粉尘）防爆场合中使用。RLN42可以串接在SIL2安全仪表系统（符合IEC 61508标准）中使用。
信号放大器，输出开关量信号
宽电压范围（24...230 V AC/DC）
输入：符合NAMUR（EN 60947-5-6）标准的接近开关、浮动开关或电阻性耦合触点开关
输入回路故障监测，比如断路和短路（LFD），可单独检测
输入回路线路故障监测，比如断路和短路（LFD），可分别检测
环境温度范围：-40...60 °C (-40...140 °F)
可以安装在zone 2 / div 2防爆场合中使用
优势
接线端子可插拔，仪表接线快速简单
可以串接在SIL 2（IEC 61508）安全仪表系统中使用
外壳紧凑，宽度仅为17.5 mm (0.69 in)，有效利用空间
三相电气隔离
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
成功案例
15文档
-
-
技术资料（TI）

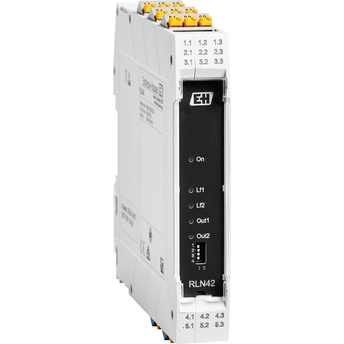

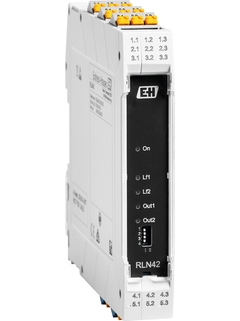

RLN42
NAMUR isolating amplifier
EN ZH 16/09/202106/05/2021语言:
英语
版本:
16/09/2021
文件大小:
1020.3 KB
文件名:
TI01565KEN_0221.pdf
-
-
-
操作手册（BA）
RLN42
双通道NAMUR隔离信号放大器，采用通用电源供电和继电器信号输出
EN ZH 16/09/202106/05/2021语言:
中文
版本:
16/09/2021
文件大小:
2.5 MB
文件名:
BA02065KZH_0221-00.pdf
-
-
-
简明操作指南（KA）
RLN42
双通道NAMUR隔离放大器，采用通用电源供电和继电器信号输出
EN ZH 16/09/202106/05/2021语言:
中文
版本:
16/09/2021
文件大小:
2 MB
文件名:
KA01482KZH_0221-00.pdf
-
-
-
安全指南（XA）
RLN42 NAMUR CONTROL / INSTALLATION DRAWING for explosionhazardous areas according to Directive 2014/34/EU (ATEX)
ATEX/UKCA: ATEX II (1) G [Ex ia Ga] IIC, II (1) D [Ex ia Da] IIIC, II3(1) G Ex ec nC [iaGa] IIC T4 Gc IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC, Ex ec nC [ia Ga] IIC T4 Gc
EN ZH 29/09/202221/07/202109/03/2021语言:
英语
版本:
29/09/2022
文件大小:
1.7 MB
文件名:
XA02473KA2_03.22_RLN42.pdf
-
-
-
特殊文档（SD）
Device viewer
Technical documentation in other languages
语言:
英语
版本:
14/07/2021
文件大小:
478.5 KB
文件名:
SD02429R09EN_0121.pdf
-
-
-
功能安全 （FY）
RLN22, RLN42
NAMUR isolating amplifier with relay signal output
EN ZH 30/11/202115/01/2021语言:
英语
版本:
30/11/2021
文件大小:
2.1 MB
文件名:
FY01035KEN_0221-00.pdf
-
-
-
产品综合应用手册（FA）
System Products and Data Managers
Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paper less recorders and associated software packages for process automation
EN ZH 03/05/2022语言:
英语
版本:
03/05/2022
文件大小:
35.8 MB
文件名:
FA00016KEN_2222.pdf
-
-
-
制造商一致性声明
Product family: Contactors/transmitters
Product root: RLN42- Declarationnumber: HE_01544_01.21 Manufacturer specification: RoHS Additional information: China RoHS
EN ZH 02/12/2021语言:
英语
版本:
02/12/2021
文件大小:
165.6 KB
文件名:
HE_01544_01.21 China RoHS RLN42.pdf
-
-
-
EU一致性声明
Product family: Contactors/transmitters
Product root: RLN42- Declaration number: EU_01003_01.22
EN ZH 08/06/2021语言:
英语
版本:
08/06/2021
文件大小:
149.7 KB
文件名:
EU_01003_01.22.pdf
-
-
-
EU一致性声明
Product family: Contactors/transmitters
Product root: RLN42- Declaration number: EC_00908_01.21
EN ZH 08/06/2020语言:
英语
版本:
08/06/2020
文件大小:
167.8 KB
文件名:
EC_00908_01.21.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Terminal set 3pol. DIN-rail screw
-
没有被分类的
订货号71505345 -
-
Terminal set 3pol. DIN-rail push-in
-
没有被分类的
订货号71505346 -
-
Flap 17.5 W25 DIN-rail housing
-
没有被分类的
订货号71505348 -
-
Resistive Coupling Element, 1K/10K
-
没有被分类的
订货号71505353 -
