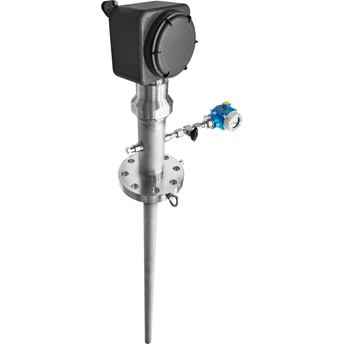

iTHERM TMS12 MultiSens多点刚性温度计

模块化直管型热电偶（TC）和热电阻（RTD）多点温度计，与外保护套管配套使用

iTHERM TMS12 MultiSens多点刚性温度计在油气和化工行业应用场合中测量，符合最严格的安全法规要求。提供详细二维温度测量；配套诊断腔室，泄露的介质通过密封圈流入至腔室中，进行监测，提高了过程安全性。系统集成简单，缩短了安装时间，具有最高稳定性。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
测量精度

class 1 acc. to IEC 60584
class Special ASTM E230 and ANSI MC 96.1
IEC60751 Class A
IEC60751 Class AA

响应时间

depending on configuration:

TC:
t50 = 21 s
t90 = 52 s

RTD:
t50 = 42 s
t90 = 108 s

最大过程压力（静压）

at 20 °C: 240 bar (3481 psi)

工作温度范围

Type K:
-270 °C ...1.100 °C
(-454 °F ...2.012 °F)
Type J:
-210 °C ...760 °C
(-346 °F ...1.382 °F)
Type N:
-270 °C …1100 °C
(-454 °F ...2.012 °F)
Pt100 WW; 3mm; 316L; -200...600oC
Pt100 TF; 3mm; 316L; -50…400oC

所需最大插入深度

up to 15.000,00 mm (590'')

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TMS12

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
配备具有超高机械强度的外保护套管和更换便捷的独立铠装芯子，热电阻和热电偶均适用
配套诊断腔室，泄露的介质通过密封圈流入至腔室中，提高了过程安全性
完全符合各类安全标准（比如但不限于ATEX、PED）、电气准则，简单实现过程集成
模块化产品结构设计，提供用户定制产品，使用灵活、安装和维护简单
配套电子伴热保护功能，仪表具有长使用寿命
外保护套管具有超高机械强度，传感器可更换

应用领域
油气行业
化工行业
石化行业

特征和规格

测量原理

热电阻
特点/应用

metric style

imperial style

easy-to-use

suitable for hazardous areas

process connection: flanged

light chemical processes

linear sensor distribution

modular design

replaceable sensors during operation

diagnostic chamber
热保护套管

with one primary thermowell (for replaceable sensors and increased mechanical protection)
铠装芯子/探头

mineral insulated (MI) sensors in a primary thermowell
热保护套管外径

48,3mm (1 1/2")

60,3mm (2")

76,1mm (2 1/2")

88,9mm (3")
所需最大插入深度

up to 15.000,00 mm (590'')
热保护套管材质

1.4401 (316)

1.4435 (316L)

1.4541 (321)

1.4845 (310L)

1.4301 (304)

1.4307 (304L)
过程连接

flange:

1 1/2" ASME/ANSI B16.5 150
...900

2" ASME/ANSI B16.5 150
...900

3" ASME/ANSI B16.5 150
..900

DN40 EN/DIN 1092.1 PN10
...PN150

DN50 EN/DIN 1092.1 PN10
...PN150

DN80 EN/DIN 1092.1 PN10
...PN150
热保护套管末端类型

straight
工作温度范围

Type K:

-270 °C ...1.100 °C

(-454 °F ...2.012 °F)

Type J:

-210 °C ...760 °C

(-346 °F ...1.382 °F)

Type N:

-270 °C …1100 °C

(-454 °F ...2.012 °F)

Pt100 WW; 3mm; 316L; -200...600oC

Pt100 TF; 3mm; 316L; -50…400oC
最大过程压力（静压）

at 20 °C: 240 bar (3481 psi)
测量精度

class 1 acc. to IEC 60584

class Special ASTM E230 and ANSI MC 96.1

IEC60751 Class A

IEC60751 Class AA
响应时间

depending on configuration:

TC:

t50 = 21 s

t90 = 52 s

RTD:

t50 = 42 s

t90 = 108 s
模块化温度变送器

yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
防爆认证

ATEX

IECEX

UL

FM

CSA
证书

SIL (transmitter only)
