产品规格参数
-
最大过程压力（静压）
50 bar (725 psi)
-
最大标准插入深度
4.000 mm (157.48")
-
所需最大插入深度
10.000 mm (393.7")
应用领域

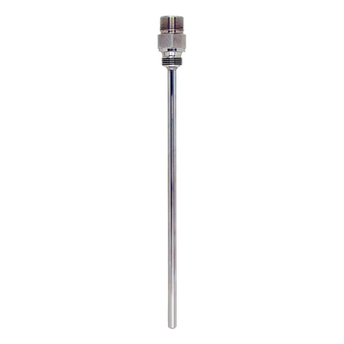

该金属保护套管是几乎所有工业过程，特别是精细化工行业温度测量点的重要部件。它保护测量元件或传感器元件不受过程介质腐蚀，防止温度传感器本身受高压和高流速损坏，能在工作中更换温度计。
优势
护套管尖部可选缩小直径或锥型，加快响应时间
客户指定浸入深度
表面处理Ra<0.8μm
浸湿部件材质使用SS 316L/1.4404, SS 316Ti/1.4571和哈氏合金C
提供的标准过程连接为普通螺纹，可根据要求提供其它连接
材料证书(3.1.B)
液体渗透剂测试焊点
老产品
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
-
-
技术资料（TI）
TW11
Pipe thermowell without extension neck, threaded process connection
EN ZH 05/06/201901/09/2002语言:
英语
版本:
05/06/2019
文件大小:
320.6 KB
文件名:
TI00262TEN_1319.pdf
-
-
-
操作手册（BA）
Thermowells
Operating instructions for thermowells for EAC approval
EN ZH 01/12/2016语言:
英语
版本:
01/12/2016
文件大小:
1.3 MB
文件名:
BA01469TEN_0116.pdf
-
-
-
产品综合应用手册（FA）
Temperature measurement
Thermometers and transmitters for the process industry
EN ZH 17/05/2023语言:
英语
版本:
17/05/2023
文件大小:
18 MB
文件名:
FA00006Ten_2223_online.pdf
-
-
-
产品综合应用手册（FA）
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
语言:
德语
版本:
17/02/2020
文件大小:
5.8 MB
文件名:
FA00006Tde_2020.pdf
-
-
-
产品综合应用手册（FA）
Mesure de température
Capteurs et transmetteurs pour les industries de process
语言:
French
版本:
20/12/2019
文件大小:
11.3 MB
文件名:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
产品综合应用手册（FA）
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
语言:
西班牙语
版本:
20/04/2018
文件大小:
5.5 MB
文件名:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
产品综合应用手册（FA）
温度計
プロセス産業向けの温度計 および伝送器
语言:
日语
版本:
17/02/2020
文件大小:
38.9 MB
文件名:
FA00006TJA_2020.pdf
-
-
-
制造商一致性声明
Product family: Accessories: Pipe thermowell
Product root: TW11- Declaration number: HE_00516_01.17 Manufacturer specification: RoHS
语言:
英语
版本:
13/03/2017
文件大小:
136 KB
文件名:
HE_00516_01.17 China RoHS TW11.pdf
-
-
-
EU一致性声明
Product family: Accessories: Bar stock thermowell, Accessories: Housing, ACCESSORIES: PIPE THERMOWELL, Accessories: RTD insert, ACCESSORIES: TC INSERT, ACCESSORIES: THERMOWELLS, Accessories: Inserts, PLUGS TC DIRECT CONTACT, Terminal head
Product root: GPTC-, MLTWS01-, OTA30A-, OTA30D-, OTA30H-, OTW92-, OTW93-, OTW94-, OTW95-, OTW96-, TA20A-, TA20B-, TA20D-, TA20J-, TA20R-, TA20W-, TA21E-, TA21H-, TA30A-, TA30D-, TA30H-, TA30P-, TA30R-, TA30S-, TA414-,TA535-, TA540-, TA541-, TA550-, TA555-, TA556-, TA557-, TA560-, TA562-, TA565-, TA566-, TA570-, TA571-, TA572-, TA575-, TA576-, TEC300-, TET300-, TET90-, TPC100-, TPC200-, TPC300-, TPR100-, TPR300-, TS111-, TT411-, TT511-, TU111-, TU121-, TU211-, TU221-, TU51-, TU52-, TU53-, TU54-, TU67-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TWF11-, TWF16- Declaration number: EC_00544_01.17
EN ZH 22/05/2017语言:
英语
版本:
22/05/2017
文件大小:
181.1 KB
文件名:
EC_00544_01.17 RoHS EU Declaration Temperature Accessories.pdf
-
-
-
附件备件
Product family: Accessories: Bar stock thermowell, Accessories: Pipe thermowell, Accessories: Thermowells
Product root: MLTWS01-, TA414-, TA535-, TA540-, TA541-, TA550-, TA555-, TA556-, TA557-, TA560-, TA562-, TA565-, TA566-, TA570-, TA57 1-, TA572-, TA575-, TA576-, TT131-, TT151-, TT411-, TT511-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TW45-, TW47-, TWF11-, TWF16- Region: Eurasian Economic Union Approval agency: EAC Approval number: EAEC RU C-IT.AD85.B.00350/21
语言:
俄语
版本:
26/05/2021
文件大小:
1.6 MB
文件名:
EAEC RU C-IT.AD85.B.00350_21.pdf
-
