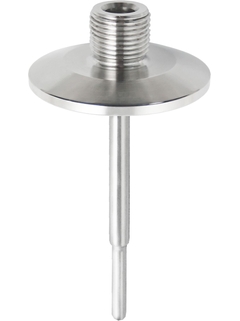

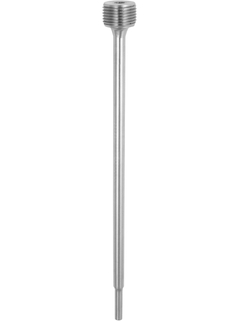

iTHERM TT411 护套管

设计适合食品&饮料和生命科学行业的卫生和无菌应用

最适用于浸入深度极小的卫生或无菌管道、容器或储罐。它满足温度计在物理和化学影响方面需要加强保护的要求，是在封闭过程中更换工作元件，要求常规再校准的所有测量点的理想之选。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
最大过程压力（静压）

40 bar (580 psi)

最大标准插入深度

4.000 mm (157.8")

所需最大插入深度

Not defined

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TT411

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势

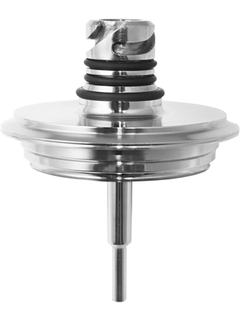

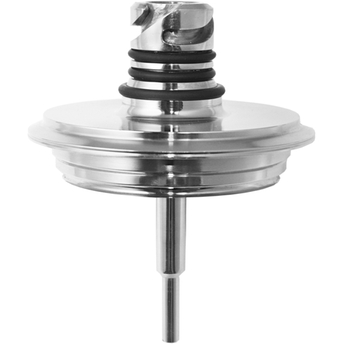

iTHERM QuickNeck-工作元件再校准简单、无需工具，节省时间和成本
超过50种卫生级过程连接
公制和英制规格可选，全球通用
国际认证：符合3-A®, EHEDG, ASME BPE,
FDA, TSE的卫生标准，适用性证书
选用：1.4435材料, delta铁素体含量< 1%
端部缩短、套管壁薄，加快了响应时间

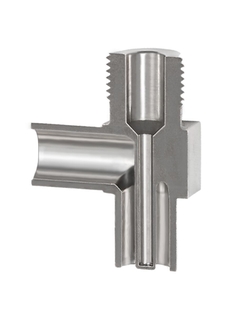

先进的三通和弯头元件，无焊缝和死点，采用业界领先的卫生设计

应用领域
专为食品与饮料行业、生命科学行业的卫生和无菌应用设计
最大过程压力（静压）40 bar（580 psi）
满足温度计在物理和化学影响方面需要加强保护的要求
适用于浸入管道、容器或储罐
是在封闭过程中更换工作元件，要求常规再校准所有测量点的理想之选

特征和规格

测量原理

热保护套管
特点/应用

英标型
卫生/防腐设计（3-A®、EHEDG、ASME BPE、FDA）
卫生型过程连接
QuickNeck，经济简便地进行二次标定
顶部连接

QuickNeck
外螺纹：
M24x1.5
G3/8"
最大标准插入深度

4.000 mm (157.8")
所需最大插入深度

Not defined
过程连接

卡套螺纹
焊座
ISO2852接头

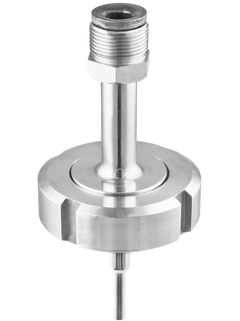

DIN 11851螺纹管道接头
DIN 11864-1防腐螺纹管道接头
金属密封系统
ISO 228螺纹，使用Lquiphant转接头APV Inline
Varivent接头
Ingold接头
SMS 1147接头
Neumo Biocontrol接头
三通和转接头DIN11865
热保护套管底部管径

6.0 mm (0.24")
9.0 mm (0.35")
12.7 mm (0.5")
接液部件材质

1.4435，铁素体低于1%
316L
接液部件表面光洁度（Ra）

0.76 μm (29.92 μin)
0.38 μm (14.96 μin)
0.38 μm (14.96 μin)，电抛光处理
热保护套管末端类型

直管型
缩径型
锥管型
温度范围

-200...650 °C (-328...1.202 °F)
最大过程压力（静压）

40 bar (580 psi)
400 °C时最大过程压力

取决于过程连接
