TA540 温度传感器保护套管

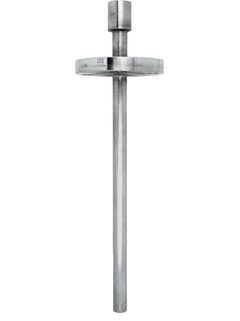

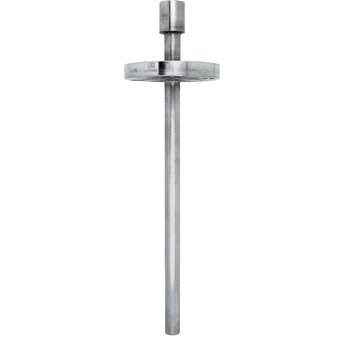

TA540 温度传感器保护套管 ©Endress+Hauser

设计适合任务繁重的应用,配套电阻或热电偶温度计

设备是使用螺纹或法兰焊接过程连接的金属保护套管。温度计连接使用NPT阴螺纹,也可采用普通标准和材质的多种规格法兰。在任务繁重的应用中,安装灵活多样,是理想之选。

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 保护套管茎部可选笔直或缩颈型,加快响应时间

    • 管道规格、材质和过程连接选择广泛

    • TA540是一款配备圆柱形延伸颈的工业标准保护套管

    • 延伸度、浸入深度、保护套管长度根据过程要求可选

    • 过程连接可以是螺纹或法兰焊接

    • 温度计接口为阴螺纹

特征和规格

返回

Details

  • 测量原理

    热保护套管

  • 特点/应用

    英标
    多种过程连接
    圆形延长管

  • 顶部连接

    内螺纹:
    1/2" NPT
    G1/2"
    M20x1.5

  • 最大标准插入深度

    4.000 mm (157.48")

  • 过程连接

    螺纹:
    1/2" NPT
    3/4" NPT
    1" NPT
    M20x1.5
    法兰:
    DN25 PN16 B1
    DN25 PN40 B1
    DN40 PN40 B1
    DN50 PN40 B1
    ASME 1" 150 RF
    ASME 1" 300 RF
    ASME 1" 600 RF
    ASME 1 1/2" 150 RF
    ASME 1 1/2" 300 RF
    ASME 1 1/2" 600 RF
    ASME 1 1/2" 600 RTJ
    ASME 1 1/2" 600 RTJ
    ASME 2" 300 RF
    ASME 2" 600 RF
    ASME 2" 300 RTJ
    ASME 2" 600 RTJ

  • 热保护套管底部管径

    1/4" SCH40
    1/2" SCH40
    1/2" SCH80
    3/4" SCH40

  • 接液部件材质

    1.4401 (316)
    1.4749 (~446)

  • 接液部件表面光洁度(Ra)

    < 1.6 μm (63.00 μin)

  • 热保护套管末端类型

    直管型
    缩径型

  • 温度范围

    -200...1.100 °C (-328...2.012 °F)

  • 最大过程压力(静压)

    150 bar (2176 psi)

  • 400 °C时最大过程压力

    取决于过程连接
