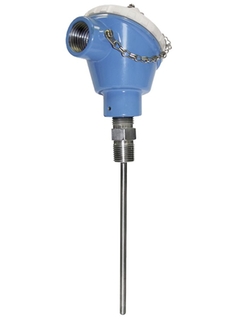

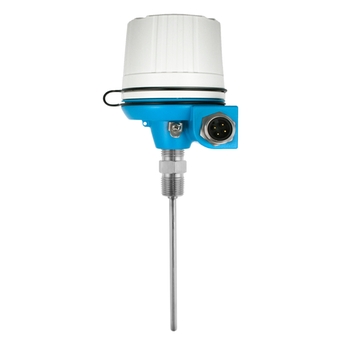

TH11
模块化热电阻(RTD)温度计(US型)

常规应用中的最佳温度测量技术

高度模块化温度计适用于近乎所有行业中的各类应用。例如：热交换器、烘干机、过程反应器、堆站等。与各种模块化变送器配套组成完整的测量系统，具有更高的测量精度和可靠性。无需使用热保护套管，可以直接接线测量，响应时间短。具有多种类型的过程连接和外形尺寸，灵活满足应用要求。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
测量精度

Cl. A ，遵循IEC 60751标准
Cl. B，遵循IEC 60751标准

响应时间

63% rt = 2.0 s

最大过程压力（静压）

20 °C时：250 bar (3.626 psi)

工作温度范围

PT 100：
-200...600 °C
(-328...1.112 °F)

所需最大插入深度

最大4.877 mm (192.00'')

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

TH11

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
使用灵活：采用模块化部件，带标准表头和用户自定义插入深度
一站式温度测量解决方案。内置传感器的一流变送器，适用于苛刻工业过程应用。拆箱后直接安装使用
安装在大多数设备上均能提升电气隔离性能(2 kV)
简单的模块化结构：性价比高。订购和重新订购简单。含传感器和变送器的整体单元提供完整测量点解决方案
所有iTEMP®变送器的长期温度性均≤ 0.05 % /年
缩径型/锥管型的响应时间短
变送器选型简单：4...20 mA模拟量输出、HART®、PROFIBUS® PA或基金会现场总线(FF™)

应用领域
TH11是热电阻(RTD)温度传感器，用于过程行业或环保工厂自动化。由热电阻(RTD)测量探头、绝缘层和铠装芯子组成。
传感器可用于：
热交换器
动力回收区
碳再生炉
烘干机
烟气
压缩机站
过程反应器

特征和规格

测量原理

热电阻
特点/应用

美标
模块化温度计
螺纹过程连接
无延长颈
热保护套管

无（不能与热保护套管配套使用）
铠装芯子/探头

矿物绝缘（MI），柔性
PTFE绝缘，刚性
热保护套管外径

1/8'' (3.18 mm)
3/16''(4.76 mm)
1/4'' (6.35 mm)
3/8'' (9.53 mm)
所需最大插入深度

最大4.877 mm (192.00'')
热保护套管材质

1.4401 (316)
过程连接

公螺纹：
G1/2"
NPT1/2"
卡套：
NPT1/8"
NPT1/4"
热保护套管末端类型

直管型
缩径型
表面光洁度Ra

未设置
工作温度范围

PT 100：
-200...600 °C
(-328...1.112 °F)
最大过程压力（静压）

20 °C时：250 bar (3.626 psi)
测量精度

Cl. A ，遵循IEC 60751标准
Cl. B，遵循IEC 60751标准
响应时间

63% rt = 2.0 s
模块化温度变送器

是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS）
防爆认证

CSA
FM IS
CSA IS
FM/CSA IS
证书

SIL（仅针对变送器）

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Technical Information for TH11 and TH12
General purpose RTD with connection lead or conductor extension lead
wires for process and laboratory applications

技术信息(TI)
TH11 and TH12
General purpose RTD assemblies, TH11 and TH12

技术信息(TI)
Mesure de température
Capteurs et transmetteurs pour les industries de process

实际应用(FA)

12/19

fr
温度测量
过程工业用温度传感器和温度变送器

实际应用(FA)

12/14

中文
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznych

实际应用(FA)

10/14

波兰语
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.

实际应用(FA)

06/13

俄语
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso

实际应用(FA)

04/18

西班牙语
Misura della temperatura
Termometri e trasmettitori
per l'industria di processo

实际应用(FA)

04/18

意大利语
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler

实际应用(FA)

03/13

土耳其语
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

03/13

英语
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie

实际应用(FA)

02/20

德语
Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

02/20

英语
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

竞争力手册(CP)

08/11

俄语
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности

竞争力手册(CP)

04/10

俄语
Process RTD Direct contact
产品型号: TH11-
一致性声明编号: HE_00498_01.17
制造商规格: RoHS

Manufacturer Declaration

英语
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
产品型号: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
一致性声明编号: EC_00568_01.17

EU Declaration

德语 , 英语 , fr

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code 52028179

  垫圈

  Profile gasket for cover Stainless steel housing F15

  显示详细信息隐藏详细信息
- Order code 60017971

  显示屏

  Display LC for TA20J

  显示详细信息隐藏详细信息
- Order code 71043745

  大气补偿过滤口

  Consists of: filter plug plastic, Pressure compensation filter, O-ring. Usage: housing F15. Non Ex.

  显示详细信息隐藏详细信息
- Order code 71386275

  显示详细信息隐藏详细信息
A
- Nr A Order code TMT142X-HI

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr A Order code TMT142X-HL

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Order code TMT162X-DA

  备件 TMT162X

  显示详细信息隐藏详细信息
- Order code TMT162X-DB

  备件 TMT162X

  显示详细信息隐藏详细信息
- Order code TMT162X-DC

  备件 TMT162X

  显示详细信息隐藏详细信息
A
- Nr A Order code TMT162X-HE

  备件 TMT162X

  显示详细信息隐藏详细信息
- Nr A Order code TMT162X-HF

  备件 TMT162X

  显示详细信息隐藏详细信息
- Nr A Order code TMT162X-HI

  备件 TMT162X

  显示详细信息隐藏详细信息
- Nr A Order code TMT162X-HL

  备件 TMT162X

  显示详细信息隐藏详细信息
- Order code TMT142X-DA

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Order code 71044062

  设备包

  2x screws, 1x sealing CDI-connector

  显示详细信息隐藏详细信息
- Order code TMT162A-MA

  TMT162A附件

  显示详细信息隐藏详细信息
- Order code TMT162A-MB

  TMT162A附件

  显示详细信息隐藏详细信息
- Order code TMT162A-MD

  TMT162A附件

  显示详细信息隐藏详细信息
- Order code 51004387

  1/2NPT转M20X1.5适配器

  Adapter M20x1,5/NPT1/2" cable entry

  显示详细信息隐藏详细信息
- Order code 51006845

  缆塞

  Cable gland NPT 1/2, D4-8.5, IP68

  显示详细信息隐藏详细信息
- Order code 51007995

  安装支架

  Mounting bracket SS316L, tube 1,5-3"

  显示详细信息隐藏详细信息
- Order code 71310423

  显示表壳固定组件(3个)

  Pack = 3 piece

  显示详细信息隐藏详细信息
A
- Nr A Order code TU401-

  Enclosure TU401, U.S.Style

  显示详细信息隐藏详细信息
- Order code TU301-

  Compression Fitting, threaded TU301

  显示详细信息隐藏详细信息
- Order code TXU10-

  Configuration Kit TXU10

  for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

  显示详细信息隐藏详细信息
- Order code READWIN-

  Readwin 2000 Operation + Read. software

  显示详细信息隐藏详细信息
- Order code FXA195-

  Commubox FXA195

  Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

  显示详细信息隐藏详细信息
- Order code TMT180-

  iTEMP TMT180, Head Transmitter Pt100

  Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code TMT181-

  iTEMP TMT181, Head Transmitter PCP

  Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code XPT0004-

  Spare Parts Kit Cover TA30R

  cover of connecting head

  显示详细信息隐藏详细信息
A
- Nr A Order code TA30H-

  Terminal Head TA30H

  Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  显示详细信息隐藏详细信息
- Nr A Order code TA30R-

  Terminal Head TA30R

  Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.

  显示详细信息隐藏详细信息
- Order code TMT142E-

  Electronic TMT142E

  显示详细信息隐藏详细信息
- Order code TMT162E-

  Electronic TMT162

  显示详细信息隐藏详细信息
A
- Nr A Order code TMT162G-

  Housing TMT162

  显示详细信息隐藏详细信息
- Nr A Order code TMT142G-

  Housing TMT142G

  显示详细信息隐藏详细信息
- Order code TMT71-

  iTEMP TMT71, Transmitter 4-20mA

  2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  显示详细信息隐藏详细信息
- Order code TMT72-

  iTEMP TMT72, Transmitter HART

  2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  显示详细信息隐藏详细信息
- Order code TMT82-

  iTEMP TMT82, Transmitter HART

  2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

  显示详细信息隐藏详细信息
- Order code TMT84-

  iTEMP TMT84, Transmitter PA

  Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

  显示详细信息隐藏详细信息
- Order code TID10-

  Display Unit Head Transmitter

  to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

  显示详细信息隐藏详细信息
- Order code TMT85-

  iTEMP TMT85, Transmitter FF

  Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

  显示详细信息隐藏详细信息
- Order code TMT182-

  iTEMP TMT182, Head Transmitter HART

  Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息

显示更多
显示更少
