RIA15
回路供电的4…20mA或HART®信号指示仪

现场或面板显示4…20mA信号或传感器或执行器的HART®值

过程指示仪支持4...20 mA 或HART®协议。采用HART®协议，可最多轮流显示一台传感器的4个测量值，可将指示仪设为HART®主机或辅机，从传感器中采集数据。该设备为一体化结构，可以现场安装或面板安装，应用十分广泛。尤其在Ex应用场合中，电压降：<1V (< 1.9V (HART®)

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
输入

1 x analogue 4...20 mA/HART®

输出

Not defined

显示

LCD 17 mm (0.67")
5-digit
7-segment bargraph
Plain text display for unit/TAG
Activatable backlight

电源

Loop powered

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

RIA15

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RMA42
过程变送器，带控制单元

通用变送器，回路供电，一台设备内含隔离栅和限位开关！
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA14
回路供电现场指示仪

4…20 mA现场信号指示，良好的可读性，更佳的过程概览！
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA45
过程测控仪

多功能面板安装过程监控仪，监测和显示模拟测量值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
4...20 mA测量值显示或选择显示一台传感器的4个HART®过程变量，适用于所有行业；可作为HART®主机或辅机
5位数测量值显示，字符高度：17 mm (0.67")，包括尺寸和棒图，背光可激活
本地显示可采用面板安装外壳(IP65)或现场安装外壳(IP66; Ex认证)；最小的安装深度
无需外部供电；电压降≤1 V (HART® ≤1.9 V)
3键式操作，设备设置简单
国际认证；船级认证
符合EN 60508标准的SIL抗干扰认证

应用领域
可用于任意工业应用中，显示4-20mA测量值或HART®过程变量

面板安装或现场安装外壳，带现场显示

可扩展显示值

通过“物位”或“分析”选项，可以对选定的传感器进行基本设置，并且可以快速、轻松地设置可用的测量值和单位。

特征和规格

测量原理

回路供电的指示仪
测量原理

Loop-powered field indicator
功能

Display
显示

LCD 17 mm (0.67")

5-digit

7-segment bargraph

Plain text display for unit/TAG

Activatable backlight
电源

Loop powered
输入

1 x analogue 4...20 mA/HART®
输出

Not defined
输出

Not defined
软件功能

Not defined
证书

Non-hazardous area

ATEX

CSA

FM IS

EAC

IECEx

JPN Ex

NEPSI
SIL

Not defined
盘装

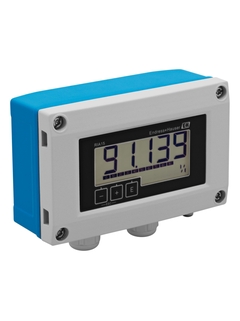

field

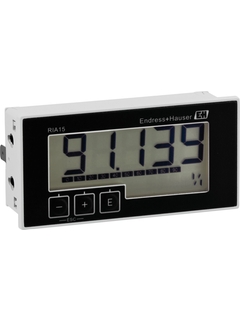

panel mounting

显示更多
显示更少

测量原理

显示
功能

显示
证书

ATEX II2(1)G Ex ib [ia Ga] IIC T6 Gb
CSA Ex ia, CI. I, Div. 1, Gr. ABCD
FM IS, CI. I, Div. 1, Gr. ABCD
IECEx Ex ib [ia Ga] IIC T6 Gb
GL船级认证
输入

1路模拟量4...20 mA/HART®
辅助电源/回路电源

回路供电
外形尺寸（wxhxd）

盘装型外壳：
96 x 48 x 41.5 mm
(3.78" x 1.89" x 1.64")

塑料和铝现场型外壳：
131 x 81.5 x 55.5 mm
(5.16" x 3.21" x 2.19")
操作

3个按键
显示

液晶显示屏，17 mm (0.67")
5位
7段棒图显示
纯文本单位/位号显示
提供背光显示功能

显示更多
显示更少
