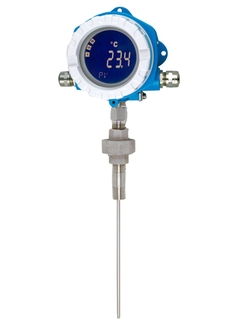

TMT142C
热电偶（TC）温度计、现场型变送器、发光显示

过程温度的安全监测，适合石油、天然气等行业具有挑战性的应用

专门设计的耐用温度计适合化工、石油、天然气、能源等行业和安全相关的苛刻应用。温度计通过广泛的实验，获得充分的认证，满足相关的安全要求。使用温度变送器与直接连线的传感器相比提高了测量的精确度和可靠性。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

Cl. 1，遵循IEC 60584标准
Cl. 2，遵循IEC 60584标准

响应时间

取决于设置
t50 = 3 s
t90 = 7 s

最大过程压力（静压）

取决于热保护套管

工作温度范围

K型：
-40...800 °C
(-40...1.472 °F)
J型：
-40...750 °C
(-40...1.382 °F)

所需最大插入深度

最大30,000.00 mm (1.181.10'')

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

TMT142C

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

F

L

E

X
RIA14
回路供电现场指示仪

4…20 mA现场信号指示，良好的可读性，更佳的过程概览！
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
RID14
集成至现场总线系统的8通道现场指示仪

支持FF基金会现场总线或PROFIBUS® PA 协议，最多可显示8个过程值或计算值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA15
回路供电的4…20mA或HART®信号指示仪

现场或面板显示4…20mA信号或传感器或执行器的HART®值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-
F

L

E

X
RIA45
过程测控仪

多功能面板安装过程监控仪，监测和显示模拟测量值
更多信息
比较
价格核算中…

暂时无价格信息

登录后显示价格

from CHF 803.-

优势
双腔室外壳
背光显示放大的测量值、柱形图和故障信息
2kv电流隔离（传感器输入到输出）
标准的护套管连接提供各种螺纹连接
可替换的热电偶工作元件包含一根绝缘管
通过危险区域使用认证：本质安全(Ex ia)、防火(Ex d)、无火花 (Ex nA)
铝制或不锈钢制设备外壳，防护等级达到IP67, NEMA 4x

特征和规格

测量原理

热电偶
特点/应用

美标
模块化温度计
适用重尘应用
可以在危险区中使用
螺纹过程连接
与热保护套管使用
背光显示
热保护套管

与热保护套管配套使用
铠装芯子/探头

矿物绝缘材料（MI），可弯曲
热保护套管外径

未设置
所需最大插入深度

最大30,000.00 mm (1.181.10'')
热保护套管材质

未设置
可选带涂层

未设置
过程连接

公螺纹：
G1/2"
NPT1/2"
NPT3/4"
耦合螺母：
NPT1/2"
M24x1.5
热保护套管末端类型

直管型
工作温度范围

K型：
-40...800 °C
(-40...1.472 °F)
J型：
-40...750 °C
(-40...1.382 °F)
最大过程压力（静压）

取决于热保护套管
测量精度

Cl. 1，遵循IEC 60584标准
Cl. 2，遵循IEC 60584标准
响应时间

取决于设置
t50 = 3 s
t90 = 7 s
模块化温度变送器

是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS）
防爆认证

ATEX II
防爆保护

显示更多
显示更少

文档/手册/软件

下载类型

过滤

技术资料 Omnigrad S TMT142C
一体式温度计
温度变送器，热电偶传感器， HART® 通信

技术信息(TI)
iTEMP TMT142B
Temperature field Transmitter with HART® Communication and Bluetooth®
interface

Short Instruction (KA)

07/20

英语
TMT142R, TMT142C RTD / Thermocouple assembly with field transmitters
ATEX Installation types
II2G Ex d IIC T6…T4 Gb
II1G Ex ia IIC T6…T1 Ga
Safety instructions

Ex 防爆说明(XA)
Omnigrad S RTD and TC Thermometer with display TMT162R/C, TMT142R/C ATEX II 3G Safety Instructions
Temperature field transmitter, ATEX Safety instructions

Ex 防爆说明(XA)
Omnigrad S RTD and TC Thermometer with display TMT142R, TMT142C ATEX Ex ia IIC T6…T1 Ga Safety Instructions
Temperature field transmitter, ATEX Safety instructions

Ex 防爆说明(XA)
Omnigrad S RTD and TC Thermometer with display TMT142R, TMT142C ATEX: Ex ia IIC T6...T1 Ga Ex ia IIIC T85 °C...T450 °C Da/Db Safety Instructions
Temperature field transmitter, ATEX Safety instructions

Ex 防爆说明(XA)
TMT142R, TMT142C
RTD and TC Thermometer with display
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ex ia IIC T6...T1 X
Ex ia IIIC T85 °C...T450 °C Da/Db X

Ex 防爆说明(XA)
TMT142R, TMT142C
RTD and TC Thermometer with display
1Ex d IIC T6...T1 Gb X
Ex tb IIIC 85 °C....450 °C Db X
Ga/Gb Ex d IIC T6...T1 X
Ex ta/tb IIIC 85 °C...450 °C Da/Db X

Ex 防爆说明(XA)
Omnigrad S RTD and TC Thermometer with display TMT142R, TMT142C ATEX: Ex d IIC T6...T1 Ga/Gb Ex tb IIIC T85 °C...T450 °C Da/Db Safety Instructions
Temperature field transmitter, ATEX Safety instructions

Ex 防爆说明(XA)
Mesure de température
Capteurs et transmetteurs pour les industries de process

实际应用(FA)

12/19

French
温度测量
过程工业用温度传感器和温度变送器

实际应用(FA)

12/14

中文
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznych

实际应用(FA)

10/14

波兰语
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.

实际应用(FA)

06/13

俄语
Misura della temperatura
Termometri e trasmettitori
per l'industria di processo

实际应用(FA)

04/18

意大利语
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso

实际应用(FA)

04/18

西班牙语
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler

实际应用(FA)

03/13

土耳其语
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

03/13

英语
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie

实际应用(FA)

02/20

德语
Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

02/20

英语
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

竞争力手册(CP)

08/11

俄语
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности

竞争力手册(CP)

04/10

俄语
EDD Single, PDM_HART_TE_iTEMP_TMT142_0x00CB_0x02_0x04, 03.10.2019 (Temperature, iTEMP, 0x00CB)
HART,

PDM Version: 8.2.1, 9.1.0.4

Electronic Data Description (EDD)

1.00.00

Language neutral
DTM Single, ITEMP_TMT142_V1_03_xx, 26.10.2020 (Temperature, iTEMP, 0x00CB)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
Faceplate Library, PRM_HART_Package_Temp_1_08_00, 03.12.2015 (Temperature)
HART,

Plant Resource Manager Version: R3.05, R3.11

Faceplate

1.08.00

Language neutral
Process RTD Heavy duty, Process TC Heavy duty
产品型号: TMT142C-, TMT142R-, TMT162C-, TMT162R-
一致性声明编号: EC_00330_01.16

EU Declaration

德语 , 英语 , French
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
产品型号: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
一致性声明编号: EC_00568_01.17

EU Declaration

德语 , 英语 , French
Process RTD Heavy duty, Process TC Heavy duty
产品型号: TMT142C-, TMT142R-, TMT162C-, TMT162R-
一致性声明编号: EC_00185_01.16

EU Declaration

德语 , 英语 , French
Process RTD Heavy duty, Process TC Heavy duty
产品型号: TMT142C-, TMT142R-, TMT162C-, TMT162R-
地区/国家: China
认证机构: ACMA
证书号: MD-17030A/09/EN

Miscellaneous

英语
Product family: Process RTD general purpose, Process RTD heavy duty, Process RTD hygienic, Process TC general purpose, Process TC he avy duty, RTD thermometer
产品型号: TMR31-, TMR35-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, TR10-, TR11-, TR12-, TR13-, TR15-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TM411-, TM401-, TM311-, TM131-, TM121-, TM111-, TM101-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-DE.BE02.B.12645/20

Miscellaneous

俄语
Process RTD Heavy duty, Process TC Heavy duty
产品型号: TMT162R-, TMT162C-, TMT142R-, TMT142C-
地区/国家: South Korea
认证机构: KOSHA
保护: Ex d IIC T6...T4

Explosion Protection
Process RTD Heavy duty, Process TC Heavy duty
产品型号: TMT142C-, TMT142R-, TMT162C-, TMT162R-
地区/国家: Europe (ATEX)
认证机构: KEMA
类别: II 1 G, II 1/2 G, II 1/2 D, II 2 G, II 2 D
保护: Ex d IIC T6...T1 Gb, Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIC T450°C Da/Db, Ex tb IIC T450°C Db, Ex ta/tb IIC T450°C Da/Db, Ex d IIC T6...T1 Ga/Gb

Explosion Protection

德语 , 英语
Process RTD Heavy duty, Process TC Heavy duty
产品型号: TMT142C-, TMT142R-, TMT162C-, TMT162R-
保护: Ex d IIC T6...T1 Ga/Gb, Ex d IIC T6...T1 Gb, Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC T6...T1 Da/Db, Ex tb IIIC T6...T1 Db, Ex ta/tb IIIC T6...T1 Da/Db

Explosion Protection

俄语
Process RTD Heavy duty, Process TC Heavy duty
产品型号: TMT162R-, TMT162C-, TMT142R-, TMT142C-
地区/国家: South Korea
认证机构: KOSHA
保护: Ex ia IIC T6...T4

Explosion Protection
Process RTD Heavy duty, Process TC Heavy duty
产品型号: TMT142C-, TMT162R-, TMT162C-, TMT142R-
地区/国家: Russia
认证机构: Rosstandart
证书号: IT.C.32.004.A_62156/1

Metrology

俄语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

5
- Nr 5 Order code TMT142X-HA

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 5 Order code TMT142X-HB

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 5 Order code TMT142X-HC

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 5 Order code TMT142X-HD

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 5 Order code TMT142X-HH

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 5 Order code TMT142X-HI

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 5 Order code TMT142X-HK

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 5 Order code TMT142X-HL

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
7
- Nr 7 Order code 51004948

  面盖插销

  Screw, washer, spring washer

  显示详细信息隐藏详细信息
2+3
- Nr 2+3 Order code TMT142X-DA

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 2+3 Order code TMT142X-DC

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
8
- Nr 8 Order code 51004387

  1/2NPT转M20X1.5适配器

  Adapter M20x1,5/NPT1/2" cable entry

  显示详细信息隐藏详细信息
- Nr 8 Order code 51004915

  M24X1.5转M20X1.5适配器

  Adapter M20x1.5 exter./M24x1.5 intern.VA

  显示详细信息隐藏详细信息
- Nr 8 Order code 51004949

  电缆塞

  Cable entry M20x1.5

  显示详细信息隐藏详细信息
- Nr 8 Order code 51006845

  缆塞

  Cable gland NPT 1/2, D4-8.5, IP68

  显示详细信息隐藏详细信息
- Order code 51007995

  安装支架

  Mounting bracket SS316L, tube 1,5-3"

  显示详细信息隐藏详细信息
2
- Nr 2 Order code 71310423

  显示表壳固定组件(3个)

  Pack = 3 piece

  显示详细信息隐藏详细信息
9
- Nr 9 Order code 71525620

  Blind plug M20x1.5 EEx-d+O-ring Alu

  显示详细信息隐藏详细信息
- Nr 9 Order code 71525622

  Blind plug M20x1.5 Ex-d+O-ring V4A

  显示详细信息隐藏详细信息
- Nr 9 Order code 71525621

  Blind plug G1/2" Ex-d+O-ring Alu

  显示详细信息隐藏详细信息
- Nr 9 Order code 71525623

  Blind plug G1/2" Ex-d+O-ring V4A

  显示详细信息隐藏详细信息
- Nr 9 Order code 51004490

  盲盖

  显示详细信息隐藏详细信息
- Nr 9 Order code 51006888

  盲盖

  显示详细信息隐藏详细信息
- Order code 51007995

  安装支架

  Mounting bracket SS316L, tube 1,5-3"

  显示详细信息隐藏详细信息
- Order code TEC300-

  Insert TEC300

  Replaceable Insert (MgO). Connection to EEx d head with 1/2NPT.

  显示详细信息隐藏详细信息
4
- Nr 4 Order code TMT142E-

  Electronic TMT142E

  显示详细信息隐藏详细信息
- Order code FXA195-

  Commubox FXA195

  Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

  显示详细信息隐藏详细信息
1
- Nr 1 Order code TMT142G-

  Housing TMT142G

  显示详细信息隐藏详细信息

显示更多
显示更少

成功案例

Iplom炼油厂延长催化剂使用寿命

Iplom SpA炼油厂尝试通过高精度三维温度监测优化精炼工艺，从而延长催化剂的使用寿命，提高加氢脱硫（HDS）工艺的安全性。
阅读完整案例

TMT142C热电偶（TC）温度计、现场型变送器、发光显示

过程温度的安全监测，适合石油、天然气等行业具有挑战性的应用

产品规格参数

测量精度

响应时间

最大过程压力（静压）

工作温度范围

所需最大插入深度

快速选择

个性化配置

附加组件

RIA14回路供电现场指示仪

RID14 集成至现场总线系统的8通道现场指示仪

RIA15回路供电的4…20mA或HART®信号指示仪

RIA45过程测控仪

优势

特征和规格

Details

测量原理

特点/应用

热保护套管

铠装芯子/探头

热保护套管外径

所需最大插入深度

热保护套管材质

可选带涂层

过程连接

热保护套管末端类型

工作温度范围

最大过程压力（静压）

测量精度

响应时间

模块化温度变送器

防爆认证

文档/手册/软件

附件/备件

成功案例

Iplom炼油厂延长催化剂使用寿命

TMT142C
热电偶（TC）温度计、现场型变送器、发光显示

RIA14
回路供电现场指示仪

RID14
集成至现场总线系统的8通道现场指示仪

RIA15
回路供电的4…20mA或HART®信号指示仪

RIA45
过程测控仪
