技术资料（TI）
Omnigrad M TR13, TC13 技术资料
|
中文版 - 07/2013 |

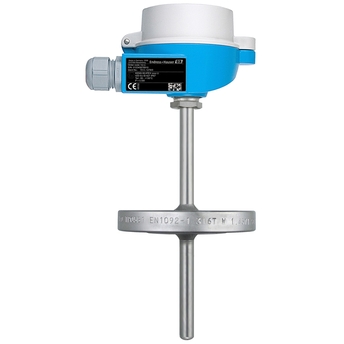

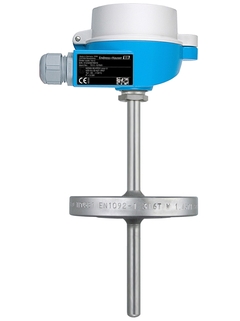

一体式温度计，带热电阻(RTD)或热电偶(TC)铠装芯子
产品规格参数
-
测量精度
Cl. A ，遵循IEC 60751标准
Cl. AA，遵循IEC 60751标准 -
响应时间
取决于设置
-
最大过程压力（静压）
20 °C时：50 bar (725 psi)
-
工作温度范围
PT100 TF StrongSens：
-50 °C ...500 °C
(58 °F ...932 °F)
PT100 WW：
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF：
-50 °C ...400 °C
(58 °F ...752 °F) -
所需最大插入深度
最大10,000.00 mm (393.70'')
应用领域
高度模块化、坚固耐用的温度计适合几乎所有行业应用。头部选装变送器的设备兼容所有通用通信协议，可即装即用，与直接连线的传感器相比，增强了测量精确度和可靠性。多种过程连接、规格和材质提供了应用的灵活性。
优势
模块化设计，采用符合DIN EN 50446的标准接线盒和客户指定的浸入长度，灵活性高
芯子兼容性高，设计符合DIN 43772标准
延伸颈防止头部变送器过热
短锥/锥形端部，加快反应时间
危险场所使用的保护类型：本质安全型（Ex ia)，无火花型（Ex nA）
头部变送器选择容易：模拟输出4至20 mA、HART®、PROFIBUS® PA或 FF现场总线
老产品
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
