平均温度测量

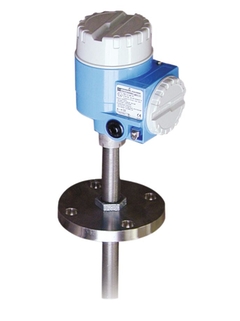

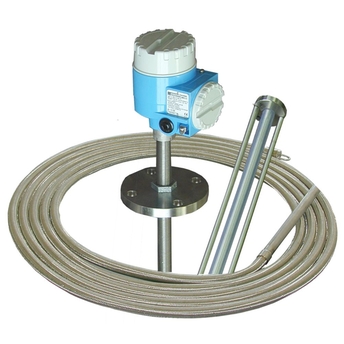

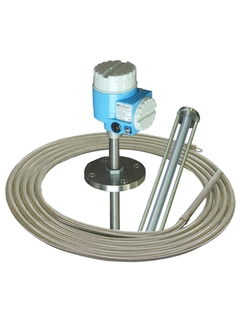

Prothermo NMT539

高精度平均温度测量

Prothermo NMT539智能型HART信号转换器，与平均温度传感器与水底界面探头配套使用。采用精确的多点Pt100元件测量平均温度。NMT539通过HART通信提供稳定的平均温度数据与水界面数据，是非常可靠的解决方案。用于计量交接和高精度库存测量时，推荐连接NMS5 Proservo或与Micropilot雷达物位仪配套使用罐旁指示仪NRF 590。

Xpert选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
测量精度

+/- 0.1 °C

最大过程压力（静压）

0 bar...0.5 bar
(0 psi...7.25 psi)

工作温度范围

Standard:
-40 °C...100 °C
Optional:
-55 °C...235 °C
Water Bottom spec.:
-40 °C...100 °C
Cyrogenic:
-170 °C...60 °C

所需最大插入深度

40 m (131.2 ft)

Loading alternative products

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

NMT539

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
本质安全型设备，可最大程度地保证电子元件设置的安全性。
有四种不同的型号可供选择：
：1）仅带转换器；2）带转换器与温度传感器；3）带转换器与水底传感器；4）转换器、温度传感器与水底传感器。
转换器可与多种第三方温度传感器兼容。
与Endress+Hauser界面友好的ToF（行程时间）工具兼容
多种过程连接形式与电缆入口规格可选，满足各国标准规定

应用领域
Prothermo NMT539智能型HART信号转化器，带平均温度传感器与水底界面探头。采用高精度多点Pt100元件测量平均温度。通过HART通讯，NMT539可提供稳定的平均温度数据与水界面数据，是可靠的测量解决方案。
库存测量：

与Proservo NMS5或罐旁指示仪NRF590相连

结合Micropilot雷达物位仪使用

特征和规格

测量原理

热电阻
特点/应用

High precision average temperature measurement, with optional capacitance water bottom sensor
所需最大插入深度

40 m (131.2 ft)
过程连接

JIS10K 50A RF

ASME 2" 150 lb RF

DN50 PN10 RF

JPI 2" 150 lb RF
工作温度范围

Standard:

-40 °C...100 °C

Optional:

-55 °C...235 °C

Water Bottom spec.:

-40 °C...100 °C

Cyrogenic:

-170 °C...60 °C
最大过程压力（静压）

0 bar...0.5 bar

(0 psi...7.25 psi)
测量精度

+/- 0.1 °C
防爆认证

ATEX, FM, CSA, IEC Ex, TIIS, NEPSI

显示更多
显示更少

测量原理

伺服液位计/浮子液位计
特点/应用

高精度平均温度测量，带可选电容式罐底传感器
电源/通信

两线制（HART）
测量精度

+/- 0.1 °C
环境温度

-40...85 °C
(–40...185 °F)
过程温度

标准：
-40...100 °C
(-40...212 °F)

可选：
-55...235 °C
(-67...455 °F)

罐底：
-40...100 °
(-40...212 °F)

低温：
-170...60 °C
(-274...140 °F)
过程压力（绝压）/最大过压限定值

0...0.5 bar
(0...7.25 psi)
主要接液部件

316 SUS
过程连接

JIS10K 50A RF
ASME 2" 150 lb RF
DN50 PN10 RF
JPI 2" 150 lb RF
最大测量距离

40 m (131.2 ft)
通信

数字式HART
证书和认证

ATEX、FM、CSA、IEC Ex、TIIS、NEPSI
应用限制

罐体内的加热线圈或其他机械部件：可能影响总长度

显示更多
显示更少
