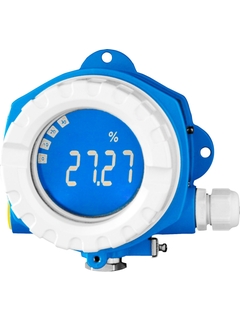

RIA14
回路供电现场指示仪

4…20 mA现场信号指示，良好的可读性，更佳的过程概览！

指示仪的大型背光显示屏显示测量值，可选用棒图形象地显示测量值，以便更快获得过程概览。可编辑的纯文本可显示工程单位或TAG信息。如果超出限值，将发出信号，使集电极开路。指示器不需单独供电，可直接通过4...20mA回路供电。外壳采用纯铝或不锈钢，Ex d认证可选。

Fundamental选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

产品规格参数
输入

1 x analogue 4...20 mA

输出

1 x open collector

输出

1路集电极开路

显示

LCD 20 mm (0.79")
5位数字
棒图
纯文本显示

电源

Loop powered

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

RIA14

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

附加组件

RN221N
有源隔离栅，带可选HART®诊断

有源隔离栅，用于安全隔离4...20 mA电流信号
更多信息
比较
价格核算中…

暂时无价格信息

Price after 登录后显示价格

from CHF 803.-
F

L

E

X
RMA42
过程变送器，带控制单元

通用变送器，回路供电，一台设备内含隔离栅和限位开关！
更多信息
比较
价格核算中…

暂时无价格信息

Price after 登录后显示价格

from CHF 803.-
F

L

E

X
RIA15
回路供电的4…20mA或HART®信号指示仪

现场或面板显示4…20mA信号或传感器或执行器的HART®值
更多信息
比较
价格核算中…

暂时无价格信息

Price after 登录后显示价格

from CHF 803.-
F

L

E

X

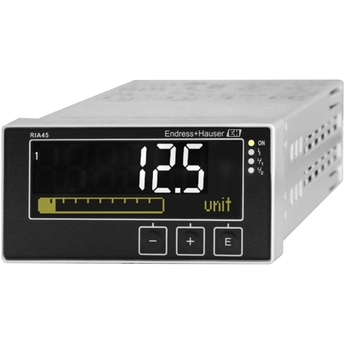

RIA45
过程测控仪

多功能面板安装过程监控仪，监测和显示模拟测量值
更多信息
比较
价格核算中…

暂时无价格信息

Price after 登录后显示价格

from CHF 803.-

优势
4...20 mA测量值显示
5位数测量值显示，包括尺寸、棒图和背光
无需外部供电
规格：铸铝外壳或不锈钢外壳
3键式简单操作；或采用FieldCare PC软件操作；或采用设置框操作，无需供电
国际认证；船级认证
允许HART^® 传输协议自由通行

应用领域

显示单元配备现场仪表外壳，带有LC背光显示屏的微控制器。测量范围、小数点与偏移量的显示，可以通过打开外壳后经3个按键轻松配置，也可在电脑上通过PC软件FieldCare配置。

特征和规格

测量原理

显示
功能

显示
证书

UL认证部件
CSA GP
ATEX Ex d
ATEX Staub
ATEX n
FM USA NI
FM USA DIP
FM USA XP
CSA NI
CSA DIP
CSA XP
GL船级认证
输入

1路4...20 mA模拟量
输出

1路集电极开路
辅助电源/回路电源

回路供电
外形尺寸（wxhxd）

现场型外壳：
132 x 135 x 106 mm
(5.2" x 5.31" x 4.17")
操作

电子部件上的3个操作按键+ PC接口FieldCare
显示

LCD 20 mm (0.79")
5位数字
棒图
纯文本显示

显示更多
显示更少

测量原理

回路供电的指示仪
测量原理

Loop-powered field indicator
功能

Display
显示

LCD 20 mm (0.79")

5-digit

Bargraph

Plain text display
电源

Loop powered
输入

1 x analogue 4...20 mA
输出

1 x open collector
输出

1 x open collector
软件功能

Not defined
证书

UR C/US

CSA GP
ATEX Ex d
ATEX Staub
ATEX n
FM USA NI
FM USA DIP
FM USA XP
CSA NI
CSA DIP
CSA XP
Marine approval
EAC
SIL

Not defined
盘装

field

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Technical Information RIA14
Loop powered field indicator in explosion proof enclosure

技术信息(TI)
Operating instructions RIA14
Operating instructions for loop powered field indicator in explosion
proof housing RIA14

操作手册（BA）
RIA14 Brief Operating Instructions
Brief operating instructions for loop powered field indicator RIA14

Short Instruction (KA)

03/17

德语 , 英语
RIA14 ATEX: II 3G Ex nA IIC T6…T4 Gc Safety Instructions
ATEX Safety instructions Field Indicator RIA14

Ex 防爆说明(XA)
RIA14 ATEX: II2G Ex d IIC T6/T5/T4 Safety Instructions
ATEX Safety instructions Field Indicator RIA14

Ex 防爆说明(XA)
RIA14
Ex tb IIIC T110°C Db

Ex 防爆说明(XA)
RIA14
Ex d IIC T4/T5/T6 Gb

Ex 防爆说明(XA)
RIA14, RIA16
Ex ib [ia Ga] IIC T4/T5/T6 Gb

Ex 防爆说明(XA)
RIA14
1Ex d IIC T6/T5/T4 Gb

Ex 防爆说明(XA)
RIA14 ATEX: 2D Ex tD A21 IP67 T110°C Safety Instructions
ATEX Safety instructions Field Indicator RIA14

Ex 防爆说明(XA)
RIA14 ATEX: II2(1)G Ex ib[ia] IIC T6/T5/T4 Safety Instructions
ATEX Safety instructions Field Indicator RIA14

Ex 防爆说明(XA)
RIA14, RIA16
1Ex ib [ia] IIC T6/T5/T4 Gb

Ex 防爆说明(XA)
Control Drawing FM XP, NI, DIP RIA14
Loop Powered Field Display RIA14
Installation Notes for hazardous locations

证书FM/CSA (ZD)
Control Drawing CSA Explosionproof RIA14
Loop Powered Field Display RIA14
Installation Notes for hazardous locations

证书FM/CSA (ZD)
Portfolio Overview System products and data manager
Products and Solutions for completion of the measuring loop

公共出版物(PU)

05/19

英语
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura

公共出版物(PU)

05/19

意大利语
RIA, RID- Systemy_Instalacyjne_05_2010
Wskaźniki procesowe firmy Endress+Hauser dysponują wszystkimi
typowymi, wymaganymi dla punktu pomiarowego funkcjami:
przetwornika, bariery aktywnej, urządzenia sterującego wyposażonego
w przekaźniki, a także czytelnym wyświetlaczem.

公共出版物(PU)

03/12

波兰语
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler

实际应用(FA)

10/14

土耳其语
Системные компоненты и Регистраторы
Обзор продукции

实际应用(FA)

06/13

俄语
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.

实际应用(FA)

05/20

西班牙语
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automation

实际应用(FA)

04/18

波兰语
System Components e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura

实际应用(FA)

04/18

意大利语
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.

实际应用(FA)

03/10

波兰语
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die Prozessautomatisierung

实际应用(FA)

02/20

德语
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automation

实际应用(FA)

02/20

英语
Produits système et data managers
Solutions associées

实际应用(FA)

01/19

fr
Catálogo soluciones esenciales
Alta calidad a precios competitivos

竞争力手册(CP)

01/17

西班牙语
E-direct Produktcatalogus 2018-2019
High quality, low price

Endress+Hauser 目录 (EC)

10/18

荷兰语
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser 目录 (EC)

09/19

fr
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Endress+Hauser 目录 (EC)

06/20

德语
process displays
产品型号: RIA14-
一致性声明编号: HE_00438_01.17
制造商规格: RoHS

Manufacturer Declaration

英语
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
产品型号: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
一致性声明编号: EC_00569_01.17

EU Declaration

德语 , 英语 , fr
process displays
产品型号: RIA14-, RID14-
一致性声明编号: EC_00170_01.16

EU Declaration

德语 , 英语 , fr
process displays
产品型号: RIA14-
一致性声明编号: EC_00183_01.16

EU Declaration

德语 , 英语 , fr
process displays
产品型号: RIA14-, RIA16-
一致性声明编号: EC_00182_01.16

EU Declaration

德语 , 英语 , fr
process displays
产品型号: RIA14-, RIA16-
一致性声明编号: EC_00338_01.16

EU Declaration

德语 , 英语 , fr
process displays
产品型号: RIA14-, RIA16-
一致性声明编号: SIL_00128_01.16

SIL Declaration

英语
process displays
产品型号: RIA14-, RIA15-, RIA16-
地区/国家: China
认证机构: ACMA
证书号: MD-17034A/09/EN

Miscellaneous

英语
contactors / transmitters, process displays
产品型号: RIA14-, RIA15-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-, RMA42-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC N RU D-DE.AB53.B.01167/20

Miscellaneous

俄语
process displays
产品型号: RIA14-, RIA16-
地区/国家: International (IECEx)
认证机构: KEMA
保护: Ex d IIC T6...T4, Ex tD A21 IP6X Txxx°C, Ex ib [ia] IIC T6...T4

Explosion Protection

英语
process displays
产品型号: RIA14-
地区/国家: Europe (ATEX)
认证机构: KEMA
类别: II2G, II2D
保护: II2D Ex tD A21 IP6x T110°C, Ex d IIC T6

Explosion Protection

英语
process displays
产品型号: RIA14-
地区/国家: South Korea
认证机构: KOSHA
保护: Ex d IIC T6...T4

Explosion Protection
process displays
产品型号: RIA14-, RIA16-
地区/国家: Europe (ATEX)
认证机构: KEMA
类别: II2(1)G
保护: Ex ib [ia] IIC T6

Explosion Protection

英语
process displays
产品型号: RIA14-, RIA16-, RID14-, RID16-
地区/国家: USA
认证机构: FM
类别: I,II,III/1,2/ABCDEFG
保护: DIP, IS, NI, XP

Explosion Protection

英语
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, process displays, head transmitters, Field transmitter, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
产品型号: TMT85-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TMT84-, TMT82-, TMT162-, TMT142-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, RID16-, RID14-, RIA16-, RIA15-, RIA14-
地区/国家: India
认证机构: NAGPUR
保护: Ex ia IIC T6...T1, Ex ia IIC T6...T4, Ex ib IIC T6...T4

Explosion Protection

英语
process displays
产品型号: RIA14-
地区/国家: Japan
认证机构: TIIS
保护: Ex d IIC T6

Explosion Protection

日语
process displays
产品型号: RIA14-, RIA16-, RID14-, RID16-
地区/国家: Canada
认证机构: CSA
类别: I,II,III/1,2/ABCDEFG
保护: DIP, GP, IS, NI, XP

Explosion Protection

英语
process displays
产品型号: RIA14-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-
保护: [Ex ia Ga] IIC T6...T4 Ga, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex ia IIC T6...T4 Gb, Ex ib IIC T6...T3 Gb, Ex ib IIC Txxx°C Gb, Ex tb IIIC Txxx°C Db

Explosion Protection

俄语
Field transmitter, process displays, Process RTD Heavy duty
产品型号: RIA14-
地区/国家: International
认证机构: BV

Marine

英语
process displays
产品型号: RIA14-
地区/国家: International
认证机构: DNVGL

Marine

英语
RTD-thermometer, head transmitters, DIN Rail Transmitter, process displays, Memo-Graph, Field transmitter, Ecograph, contactors / transmitters
产品型号: TMT85-, TMT162-, TMT142-, RIA14-, RIA16-, RIA45-, RIA46-, RMA42-, RSG35-, RSG45-, TMR31-, TMR35-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT180-, TMT111-, TTR35-, TTR31-, RSG40-
地区/国家: Canada, USA
认证机构: UL

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

11
- Nr 11 Order code 71310423

  显示表壳固定组件(3个)

  Pack = 3 piece

  显示详细信息隐藏详细信息
3
- Nr 3 Order code RIA141X-DC

  备件 RIA141 RIA141X-

  显示详细信息隐藏详细信息
2.3
- Nr 2.3 Order code XPR0010-DA

  备件 RIA14, XPR0010

  显示详细信息隐藏详细信息
4
- Nr 4 Order code XPR0010-EA

  备件 RIA14, XPR0010

  显示详细信息隐藏详细信息
5
- Nr 5 Order code RIA141X-KA

  备件 RIA141 RIA141X-

  显示详细信息隐藏详细信息
8
- Nr 8 Order code 51004948

  面盖插销

  Screw, washer, spring washer

  显示详细信息隐藏详细信息
7
- Nr 7 Order code 71439499

  O-Ring 88x3 HNBR 70° Shore PTFE-coated

  显示详细信息隐藏详细信息
6
- Nr 6 Order code RIA141X-HK

  备件 RIA141 RIA141X-

  显示详细信息隐藏详细信息
- Nr 6 Order code RIA141X-HL

  备件 RIA141 RIA141X-

  显示详细信息隐藏详细信息
10
- Nr 10 Order code RK01-AB

  系统组件 RK01

  显示详细信息隐藏详细信息
6
- Nr 6 Order code TMT142X-HC

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr 6 Order code TMT142X-HD

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Order code 71439489

  O-Ring D18,77x1,78 HNBR 70° Shore coated

  显示详细信息隐藏详细信息
- Order code RK01-AI

  系统组件 RK01

  显示详细信息隐藏详细信息
9
- Nr 9 Order code 51004490

  盲盖

  显示详细信息隐藏详细信息
- Nr 9 Order code 51006888

  盲盖

  显示详细信息隐藏详细信息
- Order code DIENST-

  Service

  显示详细信息隐藏详细信息
- Order code XPRFID-

  Spare RFID TAG

  Consists of: RFID TAG, fixing wire, crimp sleeve.

  显示详细信息隐藏详细信息
1
- Nr 1 Order code RIA141G-

  Housing RIA141

  显示详细信息隐藏详细信息
- Order code TXU10-

  Configuration Kit TXU10

  for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

  显示详细信息隐藏详细信息

显示更多
显示更少

老产品
- Field indicator RIA141

成功案例

增加透明与可信度

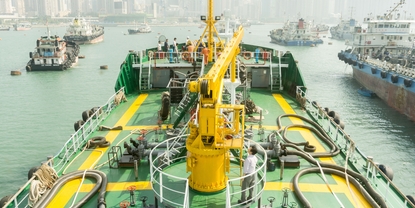

安装并使用在中燃远邦加油船上的船用燃料计量系统，帮助我们的客户实现燃油灌装计量的完全透明化。
阅读完整案例

RIA14回路供电现场指示仪

4…20 mA现场信号指示，良好的可读性，更佳的过程概览！

产品规格参数

输入

输出

输出

显示

电源

快速选择

个性化配置

附加组件

RN221N有源隔离栅，带可选HART®诊断

RMA42过程变送器，带控制单元

RIA15回路供电的4…20mA或HART®信号指示仪

RIA45过程测控仪

优势

应用领域

特征和规格

Details

测量原理

功能

证书

输入

输出

辅助电源/回路电源

外形尺寸（wxhxd）

操作

显示

测量原理

测量原理

功能

显示

电源

输入

输出

输出

软件功能

证书

SIL

盘装

文档/手册/软件

附件/备件

老产品

成功案例

增加透明与可信度

RIA14
回路供电现场指示仪

RN221N
有源隔离栅，带可选HART®诊断

RMA42
过程变送器，带控制单元

RIA15
回路供电的4…20mA或HART®信号指示仪

RIA45
过程测控仪
