《技术资料》（TI）
TI RIA14
|
中文版 - 01/2023 |

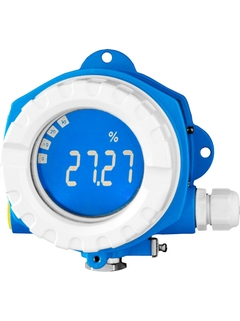

回路供电总线型数显仪
产品规格参数
-
输入
1 x analogue 4...20 mA
-
输出
1 x open collector
-
显示
LCD 20 mm (0.79")
5-digit
Bargraph
Plain text display -
电源
Loop powered
应用领域
指示仪的大型背光显示屏显示测量值，可选用棒图形象地显示测量值，以便更快获得过程概览。可编辑的纯文本可显示工程单位或TAG信息。如果超出限值，将发出信号，使集电极开路。指示器不需单独供电，可直接通过4...20mA回路供电。外壳采用纯铝或不锈钢，Ex d认证可选。
显示单元配备现场仪表外壳，带有LC背光显示屏的微控制器。测量范围、小数点与偏移量的显示，可以通过打开外壳后经3个按键轻松配置，也可在电脑上通过PC软件FieldCare配置。
优势
4...20 mA测量值显示
5位数测量值显示，包括尺寸、棒图和背光
无需外部供电
规格：铸铝外壳或不锈钢外壳
3键式简单操作；或采用FieldCare PC软件操作；或采用设置框操作，无需供电
国际认证；船级认证
允许HART® 传输协议自由通行
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
Loading alternative products
老产品
成功案例
下载排行榜
69文档
-
-
《安装指南》（EA）
EA Austausch Deckel RIA14, RIA141, RID14
Einbauanleitung für den Austausch des Gehäusedeckel des RIA14, RIA141,
RID14
RIA141X-HK, -HL
TMT142X-HC, -HDEN ZH 23/01/2025语言:
英语
版本:
23/01/2025
文件大小:
811.6 KB
文件名:
71068418.pdf
-
-
-
《安装指南》（EA）
EA Austausch Klemmenblocks RIA141, RIA14, RID14
EA Austausch Klemmenblocks RIA141, RIA14, RID14
RIA141X-KA, RID14X-KAEN ZH 22/01/2025语言:
英语
版本:
22/01/2025
文件大小:
1.6 MB
文件名:
51010419.pdf
-
-
-
《安装指南》（EA）
EA Austausch des Gehäuse RIA141, RIA14, RID14
Einbauanleitung für den Austausch des Gehäuse
Einbauanleitung für den Austausch des Gehäuse des RIA141, RIA14, RID14
RIA141G-EN ZH 23/01/2025语言:
英语
版本:
23/01/2025
文件大小:
1.6 MB
文件名:
71022039.pdf
-
-
-
《安装指南》（EA）
EA Austausch Deckel RIA14, RIA141, RID14
Einbauanleitung zu Austausch des Gehäusedeckel
RIA141X-HK, RIA141X-HLEN ZH 23/01/2025语言:
英语
版本:
23/01/2025
文件大小:
1.6 MB
文件名:
71082443.pdf
-
-
-
《安装指南》（EA）
EA Austausch Display RIA14/TMT141
Einbauanleitung den Austausch Display RIA14, RIA141
EA Austausch Display RIA14/TMT141
XPR0010-DA, RIA141X-DCEN ZH 23/01/2025语言:
英语
版本:
23/01/2025
文件大小:
1.6 MB
文件名:
51010421.pdf
-
-
-
《安装指南》（EA）
EA Austausch Display RIA14, RID14
Einbauanleitung Austausch Display RIA14, RID14
EN ZH 05/11/2025语言:
英语
版本:
05/11/2025
文件大小:
1.6 MB
文件名:
51010421.pdf
-
-
-
《安装指南》（EA）
EA Austausch Elektronik
EA Austausch Elektronik
RIA141 = RIA141X-EA, RIA14 = XPR0010-EA
RID14 = RID14X-EA (FF), RID14X-EB (PA)EN ZH 22/01/2025语言:
英语
版本:
22/01/2025
文件大小:
1.6 MB
文件名:
51010420.pdf
-
-
-
《防爆安全指南》（XA）
XA RIA14, RIA16
回路显示仪
Ex ib IIC T4...T6 GbEN ZH 28/07/202526/12/202228/09/202214/09/2020语言:
中文
版本:
28/07/2025
文件大小:
1.1 MB
文件名:
XA02237KZH_0425-00.pdf
-
-
-
《防爆安全指南》（XA）
RIA14
ATEX: II2G Ex db IIC T6...T4Gb
IECEx: Ex db IIC T6...T4 Gb
Safety instructions for electrical apparatus in explosion-hazardous
areasEN ZH 21/02/202205/08/201609/10/2009语言:
英语
版本:
21/02/2022
文件大小:
438.5 KB
文件名:
XA00091REN_0222-00.pdf
-
-
-
《防爆安全指南》（XA）
RIA14
ATEX: II2D Ex tb IIIC T110°CDb
IECEx: Ex tb IIIC T110°C Db
Safety instructions for electrical apparatus in explosion-hazardous
areasEN ZH 28/02/202209/10/2009语言:
英语
版本:
28/02/2022
文件大小:
434.8 KB
文件名:
XA00092REN_0222-00.pdf
-
-
-
《防爆安全指南》（XA）
RIA14
CSA:
Control Drawing XP, NI, DIP
120700114语言:
英语
版本:
08/12/2008
文件大小:
141.1 KB
文件名:
120700114.pdf
-
-
-
《防爆安全指南》（XA）
RIA14
FM:
Control Drawing XP, NI, DIP
120700113语言:
英语
版本:
04/03/2014
文件大小:
1.4 MB
文件名:
120700113.pdf
-
-
-
《防爆安全指南》（XA）
XA RIA14
回路显示仪
Ex db IIC T4...T6 GbEN ZH 28/07/202528/09/202223/09/2020语言:
中文
版本:
28/07/2025
文件大小:
1.4 MB
文件名:
XA02241KZH_0325-00.pdf
-
-
-
《防爆安全指南》（XA）
XA RIA14
Ex tb IIIC T110°C Db
EN ZH 27/06/202426/11/2020语言:
英语
版本:
27/06/2024
文件大小:
432.2 KB
文件名:
XA02269REN_0224-00.pdf
-
-
-
《防爆安全指南》（XA）
XA RIA14, RIA16
1 Ex ib [ia] IIC T6...T4 Gb
EN ZH 07/08/202423/03/202003/03/2017语言:
英语
版本:
07/08/2024
文件大小:
448.2 KB
文件名:
XA01462KEN_0324-00.pdf
-
-
-
《防爆安全指南》（XA）
CSA Control Drawing
CSA Control Drawing
语言:
英语
版本:
04/08/2025
文件大小:
211.1 KB
文件名:
120700112.pdf
-
-
-
《防爆安全指南》（XA）
XA RIA14
1 Ex db IIC T6...T4 Gb
EN ZH 28/06/202430/11/2020语言:
英语
版本:
28/06/2024
文件大小:
433.5 KB
文件名:
XA02268REN_0224-00.pdf
-
-
-
《防爆安全指南》（XA）
RIA14
ATEX: II2(1)G Ex ib [ia Ga] IIC T6...T4 Gb
IECEx: Ex ib [ia Ga] IIC T6...T4 GbEN ZH 21/02/202205/08/201609/10/2009语言:
英语
版本:
21/02/2022
文件大小:
417.6 KB
文件名:
XA00090REN_0222-00.pdf
-
-
-
《防爆安全指南》（XA）
RIA14
ATEX: II 3G Ex nA IIC T6…T4 Gc
Safety instructions for electrical apparatus in explosion-hazardous
areasEN ZH 29/04/202222/05/201516/12/200916/09/2005语言:
英语
版本:
29/04/2022
文件大小:
403.1 KB
文件名:
XA00047REN_1522-00.pdf
-
-
-
FM/CSA（ZD）证书
Control Drawing CSA Explosionproof RIA14
Loop Powered Field Display RIA14
Installation Notes for hazardous locations语言:
英语
版本:
08/04/2010
文件大小:
243.5 KB
文件名:
120700114.pdf
-
-
-
FM/CSA（ZD）证书
Control Drawing FM XP, NI, DIP RIA14
Loop Powered Field Display RIA14
Installation Notes for hazardous locationsEN ZH 02/06/201408/04/2010语言:
英语
版本:
02/06/2014
文件大小:
88.5 KB
文件名:
120700113.pdf
-
-
-
《特殊文档资料》（SD）
Device viewer
Technical documentation in other languages
语言:
英语
版本:
14/07/2021
文件大小:
478.5 KB
文件名:
SD02429R09EN_0121.pdf
-
-
-
《特殊文档资料》（SD）
RIA141X-
Ersatzteilliste
EN ZH 22/01/2025语言:
英语
版本:
22/01/2025
文件大小:
0 B
文件名:
Ersatzteile RIA14 .pdf
-
-
-
PU（出版）
RIA14 Stainless steel process indicator
RIA14 Stainless steel process indicator
语言:
英语
版本:
19/07/2022
文件大小:
507.9 KB
文件名:
PU01259TEN_0117_print.pdf
-
-
-
PU（出版）
Portfolio Overview System products and data manager
Solutions to complete your measuring point
语言:
英语
版本:
15/07/2025
文件大小:
1.9 MB
文件名:
PU01321K09EN_0625.pdf
-
-
-
PU（出版）
Produits système et data managers
Solutions pour compléter votre point de mesure
语言:
French
版本:
11/02/2022
文件大小:
744.6 KB
文件名:
PU01321KFR_0523.pdf
-
-
-
PU（出版）
Portfolioübersicht Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
语言:
德语
版本:
15/07/2025
文件大小:
1.9 MB
文件名:
PU01321K09DE_0625.pdf
-
-
-
PU（出版）
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura
语言:
意大利语
版本:
02/05/2019
文件大小:
828.5 KB
文件名:
E+H_SelectionGuide_8-Seiter_IT.pdf
-
-
-
应用领域（FA）
Komponenty AKPiA i rejestratory ekranowe
Rozwiązania dla pętli sygnałowych
语言:
波兰语
版本:
20/04/2018
文件大小:
10.2 MB
文件名:
FA00016KPL.pdf
-
-
-
应用领域（FA）
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.语言:
西班牙语
版本:
20/05/2020
文件大小:
4.1 MB
文件名:
FA00016Kes_Productos y Registradores_1918.pdf
-
-
-
应用领域（FA）
コンポーネントカタログ
HAW562-
HAW569-
MS20-
MS21-
RA33-
RB223-
RDL10-
READWIN-
RH33-
RIA14-
RIA15-
RIA16-
RIA45-
RIA452-
RIA46-
RID14-
RID16-
RID261-
RLN22-
RLN42-
RMA42-
RMC621-
RMS621-
RN22-
RN221N-
RN42-
RNB22-
RNF22-
RNO22-
RS33-
RSG30-
RSG35-
RSG40-
RSG45-
RXO20语言:
日语
版本:
29/08/2022
文件大小:
11.7 MB
文件名:
Fa00016k33ja_2019.pdf
-
-
-
应用领域（FA）
시스템 제품 및 데이터 관리자 - 시그널 루프 구성 솔루션
시스템 제품 및 데이터 관리자 - 시그널 루프 구성 솔루션
语言:
韩语
版本:
12/03/2024
文件大小:
3.8 MB
文件名:
FA00016K46KO.pdf
-
-
-
应用领域（FA）
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager,
Datenmanager, Bildschirmschreiber und
Softwarepakete für die Prozessautomatisierung语言:
德语
版本:
17/05/2023
文件大小:
14.5 MB
文件名:
FA00016KDE_2323_online.pdf
-
-
-
应用领域（FA）
System Components e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misura语言:
意大利语
版本:
20/04/2018
文件大小:
28.1 MB
文件名:
FA00016KIT_1918.pdf
-
-
-
应用领域（FA）
Produits système et data managers
Solutions associées
语言:
French
版本:
01/01/2019
文件大小:
5.8 MB
文件名:
FA00016KFR-2019-ProduitsSysteme-DataManagers.pdf
-
-
-
应用领域（FA）
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paper
less recorders and associated
software packages for process automation语言:
英语
版本:
17/05/2023
文件大小:
14.5 MB
文件名:
FA00016KEN_2323_online.pdf
-
-
-
《竞争力手册》（CP）
Catálogo soluciones esenciales
Alta calidad a precios competitivos
语言:
西班牙语
版本:
16/01/2017
文件大小:
8.9 MB
文件名:
CP01266Z.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
备件 RIA14, XPR0010
-
显示器
部件编号订货号2+3,4XPR0010- -
-
备件 RIA141 RIA141X-
-
盖子
部件编号订货号5,6RIA141X- -
-
备件 TMT142X
-
盖子
部件编号订货号6TMT142X- -
-
O型圈
-
密封圈
部件编号订货号771158816 -
-
O型圈 88x3 HNBR 70° Shore PTFE_5pcs
-
密封圈
部件编号订货号771502617 -
-
外壳 RIA141G
-
外壳/外壳附件
部件编号订货号1RIA141G- -
-
备件 RIA141 RIA141X-
-
盖子
部件编号订货号5,6RIA141X- -
-
面盖插销
-
外壳/外壳附件
部件编号订货号851004948 -
-
O-Ring 18.77x1.78 HNBR 70o Shore PTFE
-
电缆/电缆附件
部件编号订货号971502941 -
-
盲盖
-
电缆/电缆附件
部件编号订货号951004490 -
-
盲盖
-
电缆/电缆附件
部件编号订货号951006888 -
-
Blind plug M20x1.5 EEx-d+O-ring Alu
-
电缆/电缆附件
部件编号订货号971525620 -
-
Blind plug G1/2" Ex-d+O-ring Alu
-
电缆/电缆附件
部件编号订货号971525621 -
-
Blind plug M20x1.5 Ex-d+O-ring V4A
-
电缆/电缆附件
部件编号订货号971525622 -
-
Blind plug G1/2" Ex-d+O-ring V4A
-
电缆/电缆附件
部件编号订货号971525623 -
-
Spare RFID TAG
-
没有被分类的
订货号XPRFID- -
-
系统组件 RK01
部件编号订货号9RK01- -
仪表调试包 TXU10
订货号TXU10-
