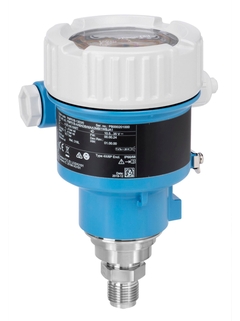

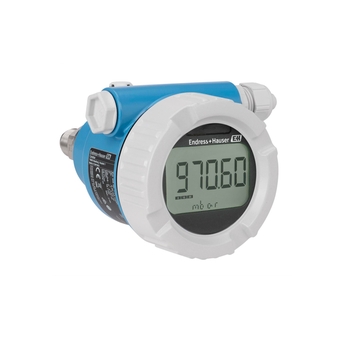

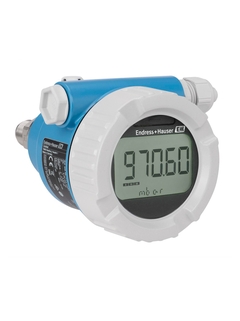

Cerabar PMP51B压力变送器
智能变送器,带陶瓷膜片传感器,实现高精度液体和气体测量
PMP51B是新一代Cerabar变送器的成员之一。仪表拥有众多优势,比如支持便捷的现场操作或远程操作,以及按需维护,更加有效地预防计划外停机事件的发生。
软件的使用同样十分简单。操作向导直观明了,引导用户逐步完成仪表设置、功能安全测试和验证测试,将操作错误的发生几率降至最低。使用移动设备和安全Bluetooth蓝牙连接,通过app可以远程控制变送器。
- F
- L
- E
- X
FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
此产品暂未在中国市场销售
-
产品规格参数
-
测量精度
Standard:
0.0055 %

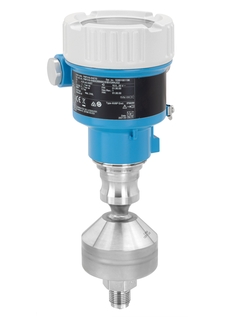

Diaphragm seal:
0.015 % -
过程温度
Standard:
-40°C…+125°C
(-40°F…+257°F)
Diaphragm seal:
-40°C...+400°C
(-40°F...+752°F) -
压力测量范围
400 mbar... 400 bar
(6psi...6,000psi) -
主要接液部件
316L, AlloyC,
Tantal, Monel -
过程膜片的材质
316L, AlloyC,
Tantal, Monel,
PTFE -
传感器
400 mbar...400 bar
(6psi...6,000psi)
-
快速选择
个性化配置
-
优势
减小系统故障发生几率,零错误的SIL调试和引导式仪表功能安全测试
减少了现场事故,保护安装在难以接近的测量点中的设备
使用SmartBlue App无线远程控制生产区域内的设备,无需中断生产过程
-
应用领域
最大适用压力400 bar (6000 psi)
采用隔膜密封系统的仪表的最高耐温400°C (752 °F)
最高测量精度为+/- 0.055%
