热式质量流量计：压缩空气测量

热式质量流量计

热式质量流量计：直接测量工业气体、压缩空气和水溶液的质量流量

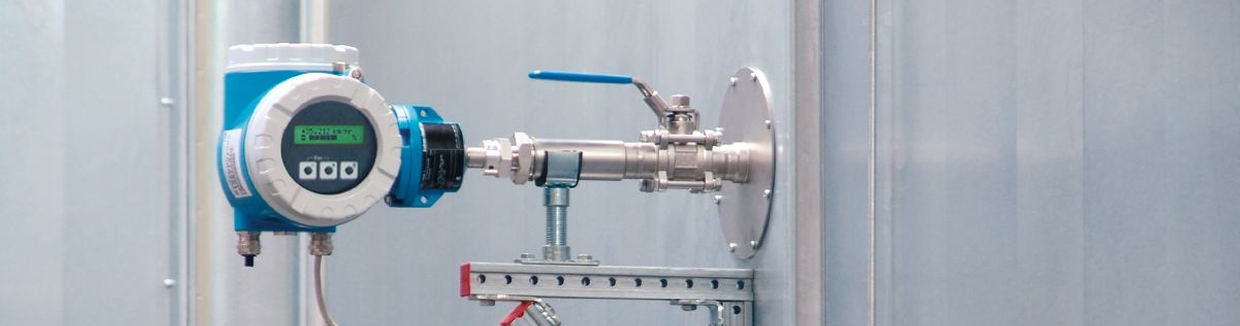

气体计量应用有大量程比或低压损要求时，热式质量流量计是传统的测量技术的理想替代品 – 适用于过程控制、损耗和供给监控、检测泄露或监测输送网管。插入式仪表可以在大口径管道或矩形管道中测量气体流量。

过滤产品
过滤产品
  • 1
  • 1
关闭 显示结果 (9)
  • 流量
  • 热式
    • F
    • L
    • E
    • X
    Proline t-mass F 300法兰连接型管道式流量计

    热式质量流量计
    Proline t-mass F 300

    • F
    • L
    • E
    • X

    管道式流量计，高长期稳定性，搭配操作便捷的一体型变送器。

    上一代: t-mass 65F, t-mass 65I

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)

    • 测量范围

      0.5 to 3750 kg/h (1.1 to 8250 lb/h)

    • 介质温度范围

      -40 °C to +180°C (-40 °F to +356 °F)

    • 最大过程压力

      PN40 / Cl. 300 / 20K

    • 接液部件材质

      Measuring tubes
      DN 15 to 50 (½ to 2"): stainless cast steel, CF3M/1.4408
      DN 65 to 100 (2½ to 4"): stainless steel, 1.4404 (316/316L)
      Process connections
      Flange connections
      Stainless steel, 1.4404 (F316/F316L)
      Threaded connections
      Stainless steel, 1.4404 (316/316L)
      Sensing element
      Unidirectional
      Stainless steel, 1.4404 (316/316L)
      Alloy C22, 2.4602 (UNS N06022);
      Bidirectional
      Stainless steel, 1.4404 (316/316L)
      Reverse flow detection
      Stainless steel, 1.4404 (316/316L)

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    热式质量流量计 Proline t-mass A 150

    Proline t-mass A 150
    热式质量流量计

    • F
    • L
    • E
    • X

    流量计适用于经济型测量和常用气体的简单监测

    上一代: t-trend ATT12A

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      3 % o.r.
      4 % o.r.
      5 % o.f.s.
      （取决于订购选项“标定流量”的选型代号）

    • 测量范围

      0.5...910 kg/h (1.1...2002 lb/h)
      0.5...1365 kg/h (1.1...3003 lb/h)
      （适用于空气，取决于订购选项“标定流量”的选型代号）

    • 介质温度范围

      –40...+100 °C (–40...+212 °F)

    • 最大过程压力

      PN 40，Cl. 300

    • 接液部件材质

      超声波传感器：1.4404 (316L)
      插入管：1.4404 (316L)
      测量管：1.4404 (316L)、1.4435 (316L)
      连接部件：1.4404 (F316/F316L)、1.4404 (316L)、1.4435 (316L)

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    热式质量流量计 Proline t-mass B 150

    Proline t-mass B 150
    热式质量流量计

    • F
    • L
    • E
    • X

    适用于经济型测量和常用气体的简单监测

    上一代: t-trend ATT12, t-trend ATT12A

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      3 % o.r.
      4 % o.r.
      5 % o.f.s.
      （取决于订购选项“标定流量”的选型代号）

    • 测量范围

      20...720 000 kg/h (45...1 587 600 lb/h)
      20...1 080 000 kg/h (45...2 381 400 lb/h)
      （适用空气，取决于订购选项“标定流量”的选型代号）

    • 介质温度范围

      –40...+100 °C (–40...+212 °F)

    • 最大过程压力

      20 bar g (290 psi g)

    • 接液部件材质

      超声波传感器：1.4404 (316L)
      插入管：1.4404 (316L)、1.4435 (316L)
      连接：
      卡套：1.4404 (316L)
      密封圈：EPDM、HNBR、1.4401 (316)
      卡环：PEEK 450G

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    Proline t-mass F 500法兰连接型管道式流量计

    热式质量流量计
    Proline t-mass F 500

    • F
    • L
    • E
    • X

    管道式流量计，具有高长期稳定性，采用分体型设计，最多可以带4路输入/输出

    上一代: t-mass 65F

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)

    • 测量范围

      0.5 to 3750 kg/h (1.1 to 8250 lb/h)

    • 介质温度范围

      -40 °C to +180°C (-40 °F to +356 °F)

    • 最大过程压力

      PN40 / Cl. 300 / 20K

    • 接液部件材质

      Measuring tubes
      • DN 15 to 50 (½ to 2"): stainless cast steel, CF3M/1.4408
      • DN 65 to 100 (2½ to 4"): stainless steel, 1.4404 (316/316L)
      Process connections
      Flange connections
      Stainless steel, 1.4404 (F316/F316L)
      Threaded connections
      Stainless steel, 1.4404 (316/316L)
      Sensing element
      Unidirectional
      • Stainless steel, 1.4404 (316/316L)
      • Alloy C22, 2.4602 (UNS N06022);
      Bidirectional
      Stainless steel, 1.4404 (316/316L)
      Reverse flow detection
      Stainless steel, 1.4404 (316/316L)

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    Proline t-mass I 300插入式流量计，适用于不超过DN 1500 (60")的圆形管路或矩形管道

    热式质量流量计
    Proline t-mass I 300

    • F
    • L
    • E
    • X

    插入式流量计，高长期稳定性，搭配操作便捷的一体型变送器。

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)

    • 测量范围

      20 to 733501 kg/h (44 to 1669340 lb/h)

    • 介质温度范围

      -40 °C to +180°C (-40 °F to +356°F)

    • 最大过程压力

      -0.5 to 20 bar_g (-7.25 to 290 psi_g)

    • 接液部件材质

      Materials for insertion tube
      Stainless steel, 1.4404 (316/316L)
      Process connections, process coupling
      Stainless steel, 1.4404 (316/316L)
      Sensing element
      Unidirectional
      Stainless steel, 1.4404 (316/316L)
      Alloy C22, 2.4602 (UNS N06022);
      Bidirectional
      Stainless steel, 1.4404 (316/316L)
      Reverse flow detection
      Stainless steel, 1.4404 (316/316L)
      Clamping rings
      PEEK
      PVDF
      1.4404 (316/316L)
      Flat ring seal
      EPDM
      FKM

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    Proline t-mass I 500插入式流量计，适用于不超过DN 1500 (60")的圆形管路或矩形管道

    热式质量流量计
    Proline t-mass I 500

    • F
    • L
    • E
    • X

    插入式流量计，具有高长期稳定性，采用分体型设计，最多可以带4路输入/输出

    上一代: t-mass 65I

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)

    • 测量范围

      20 to 733501 kg/h (44 to 1669340 lb/h)

    • 介质温度范围

      -40 °C to +180°C (-40 °F to +356°F)

    • 最大过程压力

      -0.5 to 20 bar_g (-7.25 to 290 psi_g)

    • 接液部件材质

      Materials for insertion tube
      Stainless steel, 1.4404 (316/316L)
      Process connections, process coupling
      Stainless steel, 1.4404 (316/316L)
      Sensing element
      Unidirectional
      Stainless steel, 1.4404 (316/316L)
      Alloy C22, 2.4602 (UNS N06022);
      Bidirectional
      Stainless steel, 1.4404 (316/316L)
      Reverse flow detection
      Stainless steel, 1.4404 (316/316L)
      Clamping rings
      PEEK
      PVDF
      1.4404 (316/316L)
      Flat ring seal
      EPDM
      FKM

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
  • 热式质量流量计 Proline t-mass T 150

    Proline t-mass T 150
    热式质量流量计

    用于液体可靠简便监测的流量计

    上一代: t-trend ATT12

    此产品暂未在中国市场销售

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      流量：±5 % o.f.s.

    • 测量范围

      226...14 100 000 l/h (60...3 730 000 gal/h)
      （在参考操作条件下）

    • 介质温度范围

      –20...+100 °C (–4...+212 °F)

    • 最大过程压力

      PN 40

    • 接液部件材质

      传感器：1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金
      插入管：1.4404 (316/316L)、Alloy C22 2.4602 (UNS N06022)合金
      连接部件：
      ‐ 紧固套管：1.4404 (316L)、Alloy C22 2.4602 (UNS N06022)合金
      ‐ 螺孔：1.4404 (316L)、Alloy C22 2.4602 (UNS N06022)合金
      ‐ 密封线丝：PEEK 450G、1.4404 (316L)、Alloy C22 2.4602 (UNS N06022)合金
      ‐ 卡箍：DN40 DIN 11851、DN50 DIN 11851、DN40 DIN 11864‐1A、DN50 DIN 11864‐1A；1.4404 (316L)

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    产品图片：流量开关 DTT31

    Flowphant® T DTT31
    流量开关

    • F
    • L
    • E
    • X

    安全监测过程流量与温度。 一体化型，节约成本。

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      2...10%（测量范围）

    • 介质温度范围

      -20...+85°C
      (-4...+185°F)
      耐CIP，最高温度为130°C / 266°F

    • 最大过程压力

      120 bar (1.740 psi)

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-
    • F
    • L
    • E
    • X
    产品图片：卫生型流量开关 DTT35

    Flowphant® T DTT35
    流量开关

    • F
    • L
    • E
    • X

    安全监测卫生型工艺过程中的流量与温度。 一体化型，节约成本。

    显示产品规格参数 隐藏详细信息
    • 最大测量误差

      2...10%（测量范围）

    • 测量范围

      1"...40"

    • 介质温度范围

      -20...+85°C
      (-4...+185°F)
      耐CIP，最高温度为130°C / 266°F

    • 最大过程压力

      120 bar (1.740 psi)

    价格核算中…
    暂时无价格信息
    Price on request
    正在激活价格
    价格：提供信息
    from CHF ??.-

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富，适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

热式质量流量计

使用产品筛选，帮助您快速寻找合适的测量仪表、软件或系统组件。而Applicator则可通过应用参数，方便您完成特定产品的选型和计算。

热式测量原理在工业中广泛应用，成功用于多种气体流量应用，例如：

  • 压缩空气(损耗、输送)

  • 二氧化碳(适用于饮料生产和冷却)

  • 氩气(炼钢)

  • 氮气和氧气(生产)

  • 天然气(适用于燃烧器和锅炉进料控制)

  • 空气和沼气测量(例如：在污水厂中)

热式流量测量原理

热式流量测量原理

测量原理基于流体流过会带走加热物体上的热量这一事实。

热式质量流量计内有两个PT100温度传感器。一个传感器测量当前流体温度，用作参考值。另一个传感器被加热，相对第一个传感器维持恒定温度差。

流体流经测量管时，带走热量，冷却被加热的传感器；流速越大，冷却效应越强。维持温度差所需的电流直接用作表征质量流量的测量值。

优势

  • 多变量 – 直接测量和显示质量流量和流体温度

  • 无需压力或温度补偿

  • 大量程比(100:1)

  • 小流量测量性能好，灵敏度高

  • 快速响应流量波动
