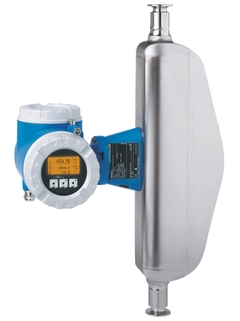

Proline Promass 83P
科里奥利质量流量计

科里奥利质量流量计  Proline Promass 83P ©Endress+Hauser

专用于生命科学领域,配套的变送器带扩展的功能。

Promass P质量流量计采用弯管设计,比直管型质量流量计具有更好的滤水性能。与带触摸控制与扩展功能(如用于填充、配量、浓度测量或高级诊断的可选软件)的Promass 83变送器配套使用,Promass 83P可在生命科学领域的无菌环境中提供高精度的测量。

  • 优势

    • 材料选用符合ASME BPE和BN2导则以及EN 1.4435/ASME 316L来选择材料,选用低铁素体。

    • 接液部分表面: Ra max = 0.76 μm (30 μin.) 或Ra max = 0.38 μm (15 μin)
      电解抛光

    • 流量计标定符合ISO/SCS/IEC 17025/A2LA标准,密度标定可追溯

    • 全焊接传感器设计,无密封或垫圈

    • 电解抛光外壳:”卫生型设计“可提供更佳防腐性能,便于清洁。

    • 完整的排水系统,即使水平安装也可正常排水。

  • 应用领域

    科氏力测量原理不受流体的物理性质影响,例如粘度和密度。

    • 极其精确地测量液体和气体,主要用于生命科学行业。

    • 过程温度可以高达+200 °C (+392 °F),压力可达63 bar (914 psi)

    • 质量流量测量最高达70 t/h (2570 lb/min)

    高度监管行业认证

    • ASME BPE相关领域的一致认证,3A,EHEDG

    • 材料检验证书:EN 10204,MTR材料认证,耐磨性,铁素体

Details

  • 测量原理

    科里奥利质量流量

  • 产品标题

    生命科学测量专家,带扩展变送器功能。生命科学行业的无菌条件下的专用流量计。

  • 传感器特点

    最高过程质量:完全满足行业要求。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。ASME BPE认证、3-A认证和EHEDG认证,低铁素体含量。1.4435 (316L)材质的测量管经过电抛光处理。

  • 变送器特点

    高品质:提供灌装、密度和浓度软件,以及高级诊断功能。灵活数据传输方式:多种通信类型。自动恢复数据,用于服务。四行背光显示,触摸键控制。提供一体式或分体式仪表。

  • 公称口径范围

    DN 8...50 (⅜...2")

  • 接液部件材质

    测量管:1.4435 (316L)
    连接部件:1.4435 (316L)、1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量(液体):±0.1 %
    体积流量(液体):±0.1 %
    质量流量(气体):±0.5 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...70 000 kg/h (0...2570 lb/min)

  • 最大过程压力

    PN 63,Cl. 300,40K

  • 介质温度范围

    –50...+200 °C (–58...+392 °F)

  • 环境温度范围

    标准:–20...+60 °C (–4...+140 °F)
    可选:–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4301 (304),耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304),钢板
    CF3M (316L),铸钢

  • 防护等级

    IP67,type 4X。分体式变送器:IP67,Type 4X

  • 显示/操作

    四行背光显示,触摸键操作(外部操作)
    可以通过现场显示单元和调试软件设置

  • 输出

    4路模块化输出:
    0...20 mA(有源)/ 4...20 mA(有源/无源)
    脉冲/频率/开关量输出(无源)
    继电器

  • 输入

    2路模块化输入:
    状态
    0...20 mA(有源)/ 4...20 mA(有源/无源)

  • 数字通信

    HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus
    RS485、EtherNet/IP

  • 电源

    16...62 VDC
    85...260 VAC(45...65 Hz)
    20...55 VAC(45...65 Hz)

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 其他认证和证书

    3.1材料证书,在认证标定装置上标定(遵循ISO/IEC 17025标准),NAMUR、SIL
    PED、CRN
    3-A、EHEDG、FDA、ASME BPE、ISPE

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A、EHEDG、FDA、ASME BPE、ISPE

  • 测量原理

    科里奥利质量流量

  • 产品标题

    生命科学测量专家,带扩展变送器功能。生命科学行业的无菌条件下的专用流量计。

  • 传感器特点

    最高过程质量:完全满足行业要求。更少的过程测量点:多变量测量(流量、密度、温度)。所需安装空间小:无前后直管段长度要求。ASME BPE认证、3-A认证和EHEDG认证,低铁素体含量。1.4435 (316L)材质的测量管经过电抛光处理。

  • 变送器特点

    高品质:提供灌装、密度和浓度软件,以及高级诊断功能。灵活数据传输方式:多种通信类型。自动恢复数据,用于服务。四行背光显示,触摸键控制。提供一体式或分体式仪表。

  • 公称口径范围

    DN 8...50 (⅜...2")

  • 接液部件材质

    测量管:1.4435 (316L)
    连接部件:1.4435 (316L)、1.4404 (316/316L)

  • 测量变量

    质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度

  • 最大测量误差

    质量流量(液体):±0.1 %
    体积流量(液体):±0.1 %
    质量流量(气体):±0.5 %
    密度(液体):±0.0005 g/cm³

  • 测量范围

    0...70 000 kg/h (0...2570 lb/min)

  • 最大过程压力

    PN 63,Cl. 300,40K

  • 介质温度范围

    –50...+200 °C (–58...+392 °F)

  • 环境温度范围

    标准:–20...+60 °C (–4...+140 °F)
    可选:–40...+60 °C (–40...+140 °F)

  • 传感器外壳材质

    1.4301 (304),耐腐蚀

  • 变送器外壳材质

    粉末压铸铝
    1.4301 (304),钢板
    CF3M (316L),铸钢

  • 防护等级

    IP67,type 4X。分体式变送器:IP67,Type 4X

  • 显示/操作

    四行背光显示,触摸键操作(外部操作)
    可以通过现场显示单元和调试软件设置

  • 输出

    4路模块化输出:
    0...20 mA(有源)/ 4...20 mA(有源/无源)
    脉冲/频率/开关量输出(无源)
    继电器

  • 输入

    2路模块化输入:
    状态
    0...20 mA(有源)/ 4...20 mA(有源/无源)

  • 数字通信

    HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus
    RS485、EtherNet/IP

  • 电源

    16...62 VDC
    85...260 VAC(45...65 Hz)
    20...55 VAC(45...65 Hz)

  • 防爆认证

    ATEX、IECEx、FM、CSA、NEPSI、TIIS

  • 其他认证和证书

    3.1材料证书,在认证标定装置上标定(遵循ISO/IEC 17025标准),NAMUR、SIL
    PED、CRN
    3-A、EHEDG、FDA、ASME BPE、ISPE

  • 产品安全性

    CE认证、C-tick认证、EAC认证

  • 功能安全性

    功能安全遵循IEC 61508标准,允许在IEC 61511标准规定的安全应用中使用

  • 计量认证和证书

    在认证标定装置上标定(符合ISO/IEC 17025标准)、NAMUR

  • 压力认证和证书

    PED、CRN

  • 材料证书

    3.1材料证书

  • 卫生型认证和证书

    3-A、EHEDG、FDA、ASME BPE、ISPE

  • 测量原理

    科里奥利质量流量

  • 特点/应用

    科氏力质量流量计符合ASME BPE、ISPE、FDA、EHEDG、3-A认证要求

  • 环境温度

    -20...+65°C
    (-4...+140°F)

  • 过程温度

    -50...+200°C
    (-58...+392°F)

  • 过程绝压

    PN 16...40
    Cl 150...300
    JIS 20...40K

  • 接液部件

    316L / 1.4435

  • 输出

    4...20 mA
    脉冲/频率(10 KHz,有源/无源)
    继电器/状态

  • 证书和认证

    ATEX
    FM
    CSAIECExTIISNEPSI

  • 测量原理

    科里奥利质量流量

  • 产品标题

    The specialist for life sciences with extended transmitter functionality. Dedicated for applications under sterile conditions in the life sciences industry.

  • 传感器特点

    Highest process quality – fully compliant to industry requirements. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. ASME BPE, 3-A and EHEDG conform & low delta ferrite. Electropolished measuring tube in 1.4435 (316L).

  • 变送器特点

    Quality – software for filling & dosing, density & concentration, advanced diagnostics. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐line backlit display with touch control. Device in compact or remote version.

  • 公称口径范围

    DN 8 to 50 (⅜ to 2")

  • 接液部件材质

    Measuring tube: 1.4435 (316L)
    Connection: 1.4435 (316L); 1.4404 (316/316L)

  • 测量变量

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

  • 最大测量误差

    Mass flow (liquid): ±0.1 %
    Volume flow (liquid): ±0.1 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • 测量范围

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • 最大过程压力

    PN 63, Class 300, 40K

  • 介质温度范围

    –50 to +200 °C (–58 to +392 °F)

  • 环境温度范围

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • 传感器外壳材质

    1.4301 (304), corrosion resistant

  • 变送器外壳材质

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • 防护等级

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • 显示/操作

    4‐line backlit display with touch control (operation from outside)
    Configuration via local display and operating tools possible

  • 输出

    4 modular outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)
    Relay

  • 输入

    2 modular inputs:
    Status
    0‐20 mA (active)/4‐20 mA (active/passive)

  • 数字通信

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus
    RS485, EtherNet/IP

  • 电源

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • 防爆认证

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • 产品安全性

    CE, C-tick, EAC marking

  • 功能安全性

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • 计量认证和证书

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • 压力认证和证书

    PED, CRN

  • 材料证书

    3.1 material

  • 卫生型认证和证书

    3-A, FDA, ASME BPE, ISPE
