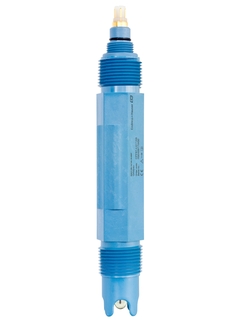

模拟式pH电极
Orbipac CPF81

©Endress+Hauser
©Endress+Hauser

一体式电极， 用于污水、基础原材料和冶金行业

Orbipac CPF81为模拟式电极，是适用于恶劣工况条件下测量的简单解决方案。即使在纤维化介质和大流量测量时，也可以进行可靠、高精度测量。内置安装支架，进行流通式安装或浸入式安装时，可以节约电极安装空间和时间。

附加组件

  • 优势

    • 适用于流通式和浸入式安装

    • 长期稳定：采用第二电解液桥，更好地防止电极中毒，例如：S2-或CN-离子

    • 坚固的聚合物外壳，防止机械损伤

    • 平面隔膜适用于大流速、纤维化介质和采矿等应用场合

  • 应用领域

    Orbipac CPF81是坚固的pH电极，可用于采矿过程和水&污水处理过程测量，可监测：

    • 浮选

    • 浸出

    • 中和

    • 进水口出水口

特征和规格

返回

Details

  • 测量原理

    玻璃电极

  • 应用

    水、污水、过程、电镀

  • 特点

    电极抗毒性，凝胶电极抗污染，采用NPT 3/4"过程连接。可选搭配放大器使用。

  • 测量范围

    pH 0...14

  • 测量原理

    紧凑的凝胶电极带双腔室参比系统，硝酸钾盐桥电解液和PTFE隔膜。

  • 设计

    紧凑型电极安装在PPS外壳中，采用NPT3/4"过程连接。

  • 材质

    PPS、玻璃、PTFE

  • 外形尺寸

    长度：120´mm
    (4.68 inch)

  • 过程温度

    -10...110°C
    (14...230°F)

  • 过程压力

    最大10 bar
    (145 psi)

  • 温度传感器

    可选配Pt100。

  • 防爆认证

    ATEX
    FM

  • 连接

    TOP68接头或整体电缆连接。

  • 防护等级

    IP68

文档/手册/软件

  • 技术资料 Orbipac CPF81/CPF82, CPF81D/CPF82D

    pH/ORP 电极
    一体式结构，模拟式或Memosens 数字式电极
    在工业水和污水中浸入式安装

    技术信息(TI)
  • pH/ORP电极和参比电极 操作手册

    Memosens数字式电极和模拟式电极

    操作手册（BA）
  • pH 測定セレクションガイド

    産業プロセスにおける pH 測定

    竞争力手册(CP)
    08/15
    日语
  • CP00010C pH measurement in industrial processes for US market

    Selection and engineering guide for your industry and application

    竞争力手册(CP)
    04/15
    英语
  • Measurement and control aspect of pH using inductively coupled with bidirectional Memosens technology in flue gas desulfurization process

    White Paper CP971C pH measurement and control in a power utility is an
    integral part of process. The scrubber efficiency is highlydependent on
    the pH. Numerous opportunities were revealed for saving time, as well as
    the cost and materials in power plants. In afossil fuel power plant,
    the
    chemical energy stored in coal, oil, natural gas, shale oil, oxygen and
    air
    is converted into thermal, mechanical and finally into electrical
    energy. In
    other words, water is heated to steam, which spins a steam turbine. The
    steam turbine drives an electrical generator.

    竞争力手册(CP)
    04/11
    英语
  • CP01202C pH Sensors:Calibrate, clean, perform a calibration check or...?

    This white paper will address
    Knowing when to do a pH sensor calibration versus a calibration
    check
    How to properly clean a pH sensor
    How to perform a pH sensor calibration
    A decision tree for step by step guidance

    竞争力手册(CP)
    02/12
    英语
  • TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel

    产品型号: CPS491-, CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91D-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CPS16D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
    证书号: EAEC RU D-DE.AD07.B.01362/19

    Miscellaneous
    俄语
  • TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel

    产品型号: CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS16D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
    地区/国家: Russia (Declaration of Conformity)
    证书号: EAEC D-DE.AD07.B.01363/19

    Miscellaneous
    俄语
  • InduMax P, Liquiline M, Memosens

    产品型号: CPS41D-, CPS42-, CPS42D-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CPS41-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CM42-, COS21D-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-
    地区/国家: USA
    认证机构: FM

    Explosion Protection
    英语
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiSint, OxyMax H

    产品型号: CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS41-, CPS72-, CPS72D-, CPS76D-, CPS71D-, CPS71-, CPS491D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CLS82D-, CM42-, COS21D-, COS22D-, COS51D-, CPF81-, CPF82-, CPS11-, CPS11D-, CPS12-, CPS12D-, CPS13-, CPS16D-, CPS171D-
    地区/国家: Canada, USA
    认证机构: CSA

    Explosion Protection
    英语
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiPac, OrbiSint, OxyMax H

    产品型号: CPS71D-, CPS71-, CPS491D-, CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS41-, CPS171D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CLS82D-, CM42-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-, COS21D-, COS81D-
    地区/国家: Canada, USA
    认证机构: CSA

    Explosion Protection
    英语
  • InduMax P, Liquiline M, Memosens

    产品型号: CPS41-, CPS41D-, CPS42-, CPS42D-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CPS171D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS82D-, CM42-, COS21D-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-
    地区/国家: USA
    认证机构: FM

    Explosion Protection
    英语
  • InduMax P, Liquiline M, Memocheck, Memosens, OrbiSint, OxyMax H

    产品型号: CPS72-, CPS71D-, CPS71-, CPS491D-, CPS491-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41D-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, CYP03D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS54-, CM42-, COS21D-, COS22D-, COS51D-, CPF81-, CPF82-, CPS11-, CPS11D-, CPS12-, CPS12D-, CPS13-, CPS16D-, CPS41-
    地区/国家: Canada, USA
    认证机构: CSA

    Explosion Protection
    英语
  • SmarTec, OxyMax W, OxyMax H, OrbiPac, Memosens, Liquiline M, InduMax P, InduMax H, ConduMax W, ConduMax H

    产品型号: CPS96D-, CPS76D-, CPS16D-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-, CM42-, CLS82D-, CLS54D-, CLS54-, CLS52-, CLS50D-, CLS50-, CLS30-, CLS21D-, CLS21-, CLS16D-, CLS15D-, CLS15-, CLS13-, CLS12-, CLD18-
    地区/国家: Russia
    认证机构: Rosstandart
    证书号: OC.C.31.004.A NO 55929

    Metrology
    俄语

附件/备件
