单通道型变送器
Liquiline Compact CM82

Liquiline Compact CM82可以通过平板电脑和智能手机操作测量点。 — Liquiline Compact CM82是狭小安装空间的理想选择，用户通过平台电脑和智能手机即可操作测量点。

使用SmartBlue app，用户可以在蓝牙范围内操作所有CM82测量点。 — 使用SmartBlue app，用户可以在iOS或安卓设备的蓝牙范围内检查、操作和设置所有CM82测量点。

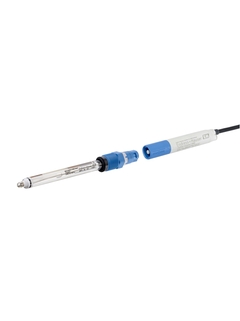

Liquiline Compact CM82变送器可以搭配pH电极、ORP电极、电导率传感器或溶解氧传感器使用。 — 紧凑型现场型仪表是小巧的变送器，与Memosens数字式pH电极、ORP电极、电导率传感器或溶解氧传感器搭配使用。

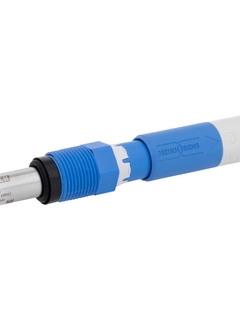

采用非接触式数据传输方式，
测量值不受湿度、粉尘等的影响。 — 无需使用电缆即可直接连接传感器和变送器。采用非接触式数据传输方式，测量值不受湿度、粉尘等的影响。

多参数现场型仪表，可以各行业的在危险区和非危险区中使用

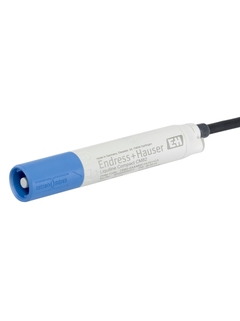

Liquiline Compact CM82变送器小巧轻便，与Memosens数字式传感器搭配使用。狭长的外壳仅11 cm长和2 cm宽，配备直接安装传感器的连接接口，无需使用电缆。它与传感器搭配使用，能够安装在大多数装置中，安装更加便捷。通过独一无二的安全Bluetooth蓝牙连接，用户可以在平板电脑或智能手机上查看附近所有CM82测量点，远程便捷地操作。

Lean选型

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
输入

One channel transmitter

输出

4 to 20 mA, HART

防护等级

IP67, IP68, NEMA Type 6

Loading alternative products

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

CM82

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
操作简便：使用现有平板电脑和智能手机操作和调试仪表。
快速可靠：通过安全的Bluetooth蓝牙连接用户可以查看所有危险测量点或远程操作狭小安装点。
充分得益于Memosens数字式传感器技术的所有优势：Memosens数字式传感器能够实现最安全的数据传输，具有最高测量值稳定性，使用十分便捷。
所需安装空间小：两线制设备可以安装在安装装置内部，无需自带电源。
适用所有安装位置：即使测量点需要直接耐受粉尘、水蒸气、雨、雪、炎热或严寒，CM82变送器始终是您的正确选择。

应用领域
Liquiline Compact CM82可以在所有行业及其公用工程中使用，允许连接所有带蓝色Memosens插头的传感器。
pH电极
ORP电极
电导率传感器
溶解氧传感器
回路供电的两线制变送器支持以下通信协议，配备以下接口：
4...20 mA
HART
Bluetooth
通过多项国际防爆认证，LiquilineCM82可以在危险区中使用，例如IECEx、ATEX和CSA。

特征和规格

测量原理

玻璃电极
应用

All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
安装

Connection of digital sensors with Memosens-Protocol
特点

Liquiline CM82 is a two-wire transmitter for all areas of process engineering
设计

Liquiline CM82 is optionally equipped with Bluetooth for comfortable remote commissioning via Smartphone/Tablets
材质

Housing, cover: Peek 151
Strain relief: EPDM
Axial ring Peek 450 G
外形尺寸

Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch)
连接

Connection of digital sensors with Memosens-Protocol
防护等级

IP67, IP68, NEMA Type 6
输入

One channel transmitter
输出

4 to 20 mA, HART
其他证书

CE, CSA C/US GP

显示更多
显示更少

测量原理

玻璃电极
应用

All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
安装

Connection of digital sensors with Memosens-Protocol
特点

Liquiline CM82 is a two-wire transmitter for all areas of process engineering
设计

Liquiline CM82 is optionally equipped with Bluetooth for comfortable remote commissioning via Smartphone/Tablets
材质

Housing, cover: Peek 151
Strain relief: EPDM
Axial ring Peek 450 G
外形尺寸

Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch)
连接

Connection of digital sensors with Memosens-Protocol
防护等级

IP67, IP68, NEMA Type 6
输入

One channel transmitter
输出

4 to 20 mA, HART

显示更多
显示更少

测量原理

玻璃电极
应用

All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
安装

Connection of digital sensors with Memosens-Protocol
特点

Liquiline CM82 is a two-wire transmitter for all areas of process engineering
设计

Liquiline CM82 is optionally equipped with Bluetooth for comfortable remote commissioning via Smartphone/Tablets
材质

Housing, cover: Peek 151
Strain relief: EPDM
Axial ring Peek 450 G
外形尺寸

Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch)
连接

Connection of digital sensors with Memosens-Protocol
防护等级

IP67, IP68, NEMA Type 6
输入

One channel transmitter
输出

4 to 20 mA, HART

显示更多
显示更少

测量原理

玻璃电极
应用

All sectors, supporting all sensors with the blue Memosens plug-in head, enviromental sector
安装

Connection of digital sensors with Memosens-Protocol
特点

Liquiline CM82 is a two-wire transmitter for all areas of process engineering
设计

Liquiline CM82 is optionally equipped with Bluetooth for comfortable remote commissioning via Smartphone/Tablets
材质

Housing, cover: Peek 151
Strain relief: EPDM
Axial ring Peek 450 G
外形尺寸

Diameter: 18.95 mm (0.75 inch)
Length: 114.7 mm (4.52 inch)
连接

Connection of digital sensors with Memosens-Protocol
输入

One channel transmitter
输出

4 to 20 mA, HART

显示更多
显示更少

文档/手册/软件

下载类型

过滤

Liquiline Compact CM82 Technical Information
Configurable multiparameter transmitter for Memosens sensors

技术信息(TI)
Liquiline Compact CM82
Compact multi-parameter transmitter for Memosens sensors

操作手册（BA）
Junction Box Operating Instructions
Junction Box

操作手册（BA）
Liquiline Compact CM82
Compact multi-parameter transmitter for Memosens sensors

Short Instruction (KA)

02/20

英语
Liquiline CM82 and CM72
Supplement to:
BA01797C and BA01845C
Safety instructions for electrical apparatus in explosion-hazardous
areas

Ex 防爆说明(XA)
Liquiline CM82 und CM72
Supplement to:
BA01797C and BA01845C
Safety instructions for electrical apparatus in explosion-hazardous
areas

Ex 防爆说明(XA)
Liquiline CM82 and CM72
Supplement to:
BA01797C and BA01845C
Safety instructions for electrical apparatus in explosion-hazardous
areas

Ex 防爆说明(XA)
Liquiline CM82 und CM72
Supplement to:
BA01797C and BA01845C
Safety instructions for electrical apparatus in explosion-hazardous
areas

Ex 防爆说明(XA)
Compact Transmitter HART LIT-18
HART Field Device Specification for Liquiline Compact

特殊资料(SD)
Activation codes kit
For extended functionality

特殊资料(SD)
Leitfähigkeitsmessung in Industrieprozessen
Auswahl- und Engineeringhilfe für verschiedene Industrien und
Anwendungen

竞争力手册(CP)

12/19

德语
Conductivity measurement in industrial processes
Selection and engineering guide for different industries and
applications

竞争力手册(CP)

12/19

英语
pH-Messung in Industrieprozessen
Auswahl- und Engineering-Hilfe für verschiedene Industriebranchen und
Applikationen

竞争力手册(CP)

03/20

德语
pH measurement in industrial processes
Selection and engineering guide for different industries and
applications

竞争力手册(CP)

02/20

英语
Small size, big value
The Liquiline Compact CM82 – the smallest transmitter for Memosens
sensors

创新(IN)

04/18

英语
Petite taille, grande valeur
Le Liquiline Compact CM82 est le plus petit transmetteur pour les
capteurs Memosens

创新(IN)

04/18

fr
So klein, so gut
Liquiline Compact CM82 ist der kleinste Messumformer für
Memosens-Sensoren

创新(IN)

04/18

德语
EDD Single, AMS12_HART_AN_Liquiline_0x11A3_0x02_0x01, 22.11.2018 (Analysis, Liquiline, 0x11A3)
HART,

AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5, 14.0

Electronic Data Description (EDD)

1.00.00

Language neutral
EDD Single, AMS11_HART_AN_Liquiline_0x11A3_0x02_0x01, 22.11.2018 (Analysis, Liquiline, 0x11A3)
HART,

AMS Version: 11.0, 11.1, 11.5

Electronic Data Description (EDD)

1.00.00

Language neutral
EDD Single, FDM_HART_AN_Liquiline_0x11A3_0x02_0x01, 27.07.2018 (Analysis, Liquiline, 0x11A3)
HART,

Experion Version: R432.1, R500

Field Device Manager Version: R450.1, R500

Electronic Data Description (EDD)

1.00.00

Language neutral
EDD Single, PDM_HART_AN_Liquiline_0x11A3_0x02_0x01, 07.11.2018 (Analysis, Liquiline, 0x11A3)
HART,

PDM Version: 8.2.1, 9.1

Electronic Data Description (EDD)

1.00.00

Language neutral
DTM Single, Liquiline_Compact_CM82_HART_FW1_01_zz_Dev_Rev_2, 28.10.2020 (Analysis, Liquiline, 0x11A
HART,

ArchestrA IDE Version: 4.0.04001

DeviceCare Version: 1.07.00

Field Device Manager Version: R450.1, R500

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

PACTware Version: 5.0

Plant Resource Manager Version: R3.31

Device Type Manager (DTM)

1.1.0.29

Language neutral
Faceplate Single, PRM_HART_AN_Liquiline_0x11A3_0x02_0x01, 27.07.2018 (Analysis, Liquiline, 0x11A3)
HART,

Plant Resource Manager Version: R3.31

Faceplate

1.00.00

Language neutral
Liquiline
产品型号: CM82-
一致性声明编号: HE_01375_01.20

Manufacturer Declaration

英语
Liquiline
产品型号: CM82-
一致性声明编号: EC_00495_02.17

EU Declaration

德语 , 英语 , fr
TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel
产品型号: CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS16D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC D-DE.AD07.B.01363/19

Miscellaneous

俄语
TopHit, Sensor, PuriSys, OrbiSint, OrbiPore, OrbiPac, Memosens, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Chlorine, Liquiline M, Liquiline, CeraTex, Ceramax, CeraLiquid, CeraGel
产品型号: CPS491-, CPS47D-, CPS471D-, CPS471-, CPS441D-, CPS441-, CPS42D-, CPS42-, CPS41E-, CPS41D-, CPS41-, CPS341D-, CPS31D-, CPS31-, CPS171D-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS71E-, CPS72-, CPS72D-, CPS76D-, CPS77D-, CPS91-, CPS91D-, CPS91E-, CPS92-, CPS92D-, CPS96D-, CPS97D-, CPS16D-, CCM223-, CCM253-, CM14-, CM42-, CM442-, CM442R-, CM444-, CM444R-, CM448-, CM448R-, CM44P-, CM72-, CM82-, COM223-, COM223F-, COM253-, COM253F-, CPF201-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPM223-, CPM253-, CPS11-, CPS11D-, CPS11E-, CPS12-, CPS12D-, CPS12E-, CPS13-
地区/国家: Russia (TR CU)
认证机构: EAC
证书号: EAEC RU D-DE.AD07.B.01362/19

Miscellaneous

俄语
Liquiline
产品型号: CM72-, CM82-, CYM290-, CYM291-
地区/国家: Russia
认证机构: Rosstandart
证书号: OC.C.31.004.A NO 76388

Metrology

俄语
Turbimax, OxyMax H, OrbiSint, OrbiPac, Messkabel, Memosens, Liquiline, InduMax P, ConduMax W
产品型号: CYK10-, CUS52D-, CUS50D-, CPS12D-, CPS11D-, CPF81D-, COS81D-, CM82-, CM72-, CLS82D-, CLS50D-, CLS21D-, CCS55D-, CCS51D-, CCS50D-
地区/国家: International
认证机构: ABS

Marine

英语
Liquiline, Messkabel
产品型号: CM72-, CM82-, CYK10-
地区/国家: International
认证机构: BV

Marine

英语
Liquiline
产品型号: CM72-, CM82-
地区/国家: International
认证机构: LR

Marine

英语
Turbimax, OxyMax H, OrbiSint, OrbiPac, Messkabel, Memosens, Liquiline M, Liquiline, InduMax P, ConduMax W
产品型号: CYK10-, CUS52D-, CUS50D-, CPS12D-, CPS11D-, CPF81D-, COS81D-, CM82-, CM72-, CLS82D-, CLS50D-, CLS21D-, CCS55D-, CCS51D-, CCS50D-
地区/国家: International
认证机构: DNVGL

Marine

英语
Turbimax, OxyMax H, OrbiSint, OrbiPac, Messkabel, Memosens, Liquiline M, Liquiline, InduMax P, ConduMax W
产品型号: CYK10-, CUS52D-, CUS50D-, CPS12D-, CPS11D-, CPF81D-, COS81D-, CM82-, CM72-, CLS82D-, CLS50D-, CLS21D-, CCS55D-, CCS51D-, CCS50D-
地区/国家: International
认证机构: ABS

Marine

英语
Liquiline, Liquiline M
产品型号: CM72-, CM82-

Ordinary Location Product Safety

英语
Liquiline
产品型号: CM72-, CM82-
地区/国家: Canada
认证机构: CSA

Ordinary Location Product Safety

英语
Liquiline
产品型号: CM72-, CM82-
地区/国家: Canada
认证机构: CSA

Ordinary Location Product Safety

英语

显示更多
显示更少

附件/备件

搜索

过滤

Order code

Specification

- Order code 71367113

  Kit: Junction Box, non Ex

  CE, CSA C/US GP CM72/CM82

  显示详细信息隐藏详细信息
- Order code 71401176

  升级码：蓝牙

  (provide serial number of device) CM82

  显示详细信息隐藏详细信息
- Order code DIENST-F

  服务

  显示详细信息隐藏详细信息
- Order code CYP02D-

  Memocheck CYP02D

  显示详细信息隐藏详细信息
- Order code CYP03D-

  Memocheck Sim CYP03D

  Hand held; continous measurement value simulation. Simulation of digital sensors;Memosens;all parameters Memosens sensors; inductive coupling fixed cable sensors; Memosens protocol Check of relays and control functions Complete loop check

  显示详细信息隐藏详细信息
- Order code RIA15-

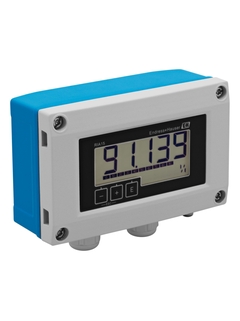

  Loop Powered Process Indicator RIA15

  Without power supply, 1 channel, scalable, loop powered, display LC 5-digit, optional with HART communication, optionally backlit. Bargraph resolution 10% over/underrange.

  显示详细信息隐藏详细信息
