TA576
棒材保护套管

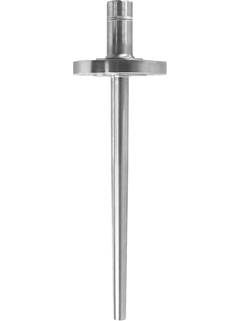

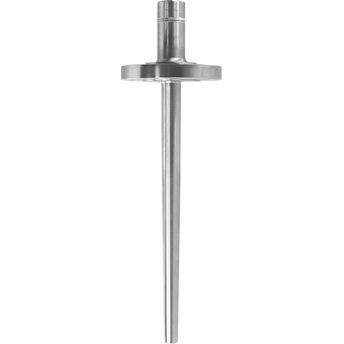

TA576 棒材保护套管 ©Endress+Hauser

采用整体钻孔棒材制造的保护套管,主要用于工况苛刻的应用或一般用途

因为过程条件苛刻,所以保护套管的强度必须精确计算。着色渗透测试、超声波测试、氦泄漏测试、压力耐久性测试以及各种非破坏性材料测试,证明材料和工艺的质量。

  • 简易产品

  • 轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

  • 标准产品

  • 测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

  • 高端产品

  • 功能丰富,适用范围广

仪表技术性能

选型便捷程度

  • 定制产品

  • 专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

FLEX产品选型 仪表技术性能 选型便捷程度
  • F
  • L
  • E
  • X

Fundamental选型

完美胜任基本测量任务

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Lean选型

轻松应对关键工艺的测量挑战

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Extended选型

创新技术助力工艺流程优化

仪表技术性能
选型便捷程度
  • F
  • L
  • E
  • X

Xpert选型

满足严苛工况的特殊测量要求

仪表技术性能
选型便捷程度

特殊选型

  • 产品规格参数

    • 最大过程压力(静压)

      500 bar (7252 psi)

    • 最大标准插入深度

      1000 mm (39,37")

    • 所需最大插入深度

      5,000 mm (196.85")

快速选择

从我们建议的选项中选择
售价
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 套管延长径和插入深度以及套管的尺寸可根据过程要求选择

    • 多种标准材料和法兰连接可选择,也可按规格定制

    • 可选择不同等级的表面处理

    • 保护套管形状为直型或锥型

    • 过程连接采用法兰密封焊接或全焊透焊接

特征和规格

返回

Details

  • 测量原理

    棒状热保护套管

  • 特点/应用

    英标
    法兰过程连接
    圆形延长管

  • 顶部连接

    内螺纹:
    1/2" NPT
    1/2" NPSC

  • 最大标准插入深度

    1000 mm (39,37")

  • 所需最大插入深度

    5,000 mm (196.85")

  • 过程连接

    法兰:
    ASME 1" 150 RF (B16.5)
    ASME 1" 300 RF (B16.5)
    ASME 1" 600 RF (B16.5)
    ASME 1 1/2" 150 RF (B16.5)
    ASME 1 1/2" 300 RF (B16.5)
    ASME 1 1/2" 600 RF (B16.5)
    ASME 1 1/2" 1500 RF (B16.5)
    ASME 1 1/2" 600 RTJ (B16.5)
    ASME 2" 300 RF (B16.5)
    ASME 2" 600 RF (B16.5)
    ASME 2" 300 RTJ (B16.5)
    ASME 2" 600 RTJ (B16.5)
    DN25 PN16 B1
    DN25 PN40 B1
    DN40 PN40 B1
    DN50 PN40 B1

  • 热保护套管底部管径

    19 mm (3/4")
    22 mm (0.87")
    27 mm (1.06")

  • 接液部件材质

    1.4401(316)
    1.4404(316L)
    1.4571(316Ti)

  • 接液部件表面光洁度(Ra)

    < 0.8 μm (31.50 μin)
    < 1.6 μm (63.00 μin)

  • 热保护套管末端类型

    直管型
    锥管型
    锥管型

  • 温度范围

    -200...700 °C (-328...1.292 °F)

  • 最大过程压力(静压)

    500 bar (7252 psi)

  • 400 °C时最大过程压力

    取决于过程连接
