TA572
棒材保护套管

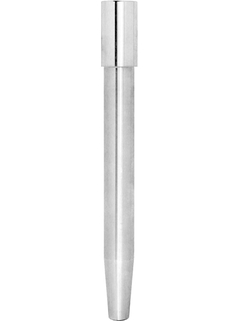

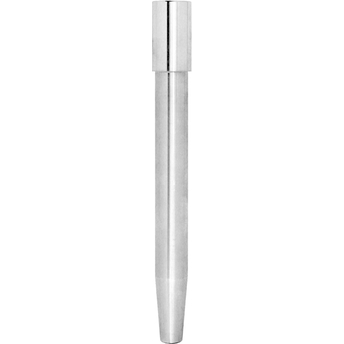

TA572 棒材保护套管 ©Endress+Hauser

采用整体钻孔棒材制造的保护套管,主要用于工况苛刻的应用或一般用途

因为过程条件苛刻,所以保护套管的强度必须精确计算。着色渗透测试、超声波测试、氦泄漏测试、压力耐久性测试以及各种非破坏性材料测试,证明材料和工艺的质量。

快速选择

从我们建议的选项中选择
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

个性化配置

从所有可用选项中继续选择
  • 优势

    • 套管延长径和插入深度以及套管的尺寸可根据过程要求选择

    • 多种标准材料和过程连接可选择,也可按规格定制

    • 可选择不同等级的表面处理

    • 过程连接为承插焊接。套管形状为直型或锥型

特征和规格

返回

Details

  • 测量原理

    棒状热保护套管

  • 特点/应用

    英标
    焊入式过程连接
    圆形延长管

  • 顶部连接

    内螺纹:
    1/2" NPT
    1/2" NPSC

  • 最大标准插入深度

    900 mm (35,43")

  • 所需最大插入深度

    5,000 mm (196.85")

  • 过程连接

    连接焊座

  • 热保护套管底部管径

    22 mm (0.87")
    27 mm (1.06")

  • 接液部件材质

    1.4401(316)
    1.4404(316L)
    1.4571(316Ti)

  • 接液部件表面光洁度(Ra)

    < 0.8 μm (31.50 μin)
    < 1.6 μm (63.00 μin)

  • 热保护套管末端类型

    直管型
    锥管型
    锥管型

  • 温度范围

    -200...700 °C (-328...1.292 °F)

  • 最大过程压力(静压)

    500 bar (7252 psi)

  • 400 °C时最大过程压力

    300 bar (4351 psi)
