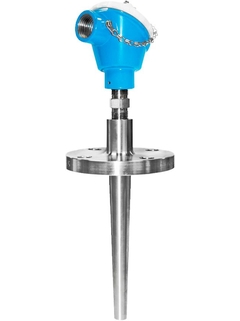

模块化热电偶(TC)温度计(US型)

常规应用中的最佳温度测量技术

高度模块化温度计，适用于恶劣工况中的许多应用，例如：电厂、炼油厂、化工或石化行业。坚固耐用的温度计采用棒材热保护套管、带法兰连接，与不同型号的模块化变送器配套使用，组成完整测量单元，可以直接测量，具有高测量精度和可靠性。提供多种过程连接、外形尺寸和材料，例如：SS316、INCONEL600、HastelloyC276合金、钛或蒙乃尔，使用灵活。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
测量精度

Cl. 1，遵循IEC 60584标准
Cl. 2，遵循IEC 60584标准

响应时间

取决于设置
63% rt = 15.0 s

最大过程压力（静压）

20 °C时：500 bar (7.252 psi)

工作温度范围

T型：
-270...370 °C
(-454 ...698 °F)
J型：
-210...720 °C
(-346...1.328 °F) E型：
-270...820 °C
(-454...1.508 °F)
K型：
-270...1.150 °C
(-454...2.102 °F)
N型：
-270...1.150 °C
(-454...2.102 °F)

所需最大插入深度

最大2,743 mm (108,00'')

快速选择

从我们建议的选项中选择

<%label%>
-- selected coding

-- selected label
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型 to continue.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

TH54

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型 to continue.

或

个性化配置

从所有可用选项中继续选择

配置

优势
一站式温度测量解决方案。内置传感器的一流变送器，适用于苛刻工业过程应用。
拆箱后直接安装使用
安装在大多数设备上均能提升电气隔离性能(2 kV)
简单的模块化结构：性价比高。订购和重新订购简单。包含传感器、热保护套管和变送器的整体单元提供完整测量点解决方案
所有iTEMP®变送器的长期稳定性均≤ 0.05 % /年

应用领域
TH54是热电偶(TC)温度计，安装在热保护套管中，结构坚固，适用于各种工业过程，包括恶劣工况。由氧化镁绝缘热电偶测量探头和棒材热保护套管组成。
传感器适用于下列过程行业：
化工行业
石化行业
电厂
炼油厂
海上平台

特征和规格

测量原理

热电偶
特点/应用

英标
模块化温度仪表（成对）
螺纹过程连接
带延长颈
带热保护套管（金属）
热保护套管

棒材（钻孔）
铠装芯子/探头

矿物绝缘材料（MI），可弯曲
热保护套管外径

3/4'' (19.05 mm)
7/8'' (22.23 mm)
17/16'' (26.99 mm)
所需最大插入深度

最大2,743 mm (108,00'')
热保护套管材质

1.4401 (316)
可选带涂层

available on request
过程连接

法兰：
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1.5" 150 RF (B16.5)
ASME 1.5" 300 RF (B16.5)
ASME 1.5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)
热保护套管末端类型

直管型
锥管型
表面光洁度Ra

1.6 μm (63.0 μin.)
工作温度范围

T型：
-270...370 °C
(-454 ...698 °F)
J型：
-210...720 °C
(-346...1.328 °F) E型：
-270...820 °C
(-454...1.508 °F)
K型：
-270...1.150 °C
(-454...2.102 °F)
N型：
-270...1.150 °C
(-454...2.102 °F)
最大过程压力（静压）

20 °C时：500 bar (7.252 psi)
测量精度

Cl. 1，遵循IEC 60584标准
Cl. 2，遵循IEC 60584标准
响应时间

取决于设置
63% rt = 15.0 s
模块化温度变送器

是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS）
防爆认证

CSA
FM IS
CSA IS
FM/CSA IS
证书

SIL（仅针对变送器）

显示更多
显示更少

文档/手册/软件

下载类型

过滤

TH53, TH54 and TH55
Thermocouples TH53, TH54 and TH55 assemblies
in thermoewells with spring loaded insert
and terminal heads for process industry

技术信息(TI)
TH54 Compact Instructions
Thermocouple assembly in flanged thermowell

Short Instruction (KA)

02/13

英语
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series, TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations

证书FM/CSA (ZD)
Mesure de température
Capteurs et transmetteurs pour les industries de process

实际应用(FA)

12/19

fr
温度测量
过程工业用温度传感器和温度变送器

实际应用(FA)

12/14

中文
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznych

实际应用(FA)

10/14

波兰语
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.

实际应用(FA)

06/13

俄语
Misura della temperatura
Termometri e trasmettitori
per l'industria di processo

实际应用(FA)

04/18

意大利语
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso

实际应用(FA)

04/18

西班牙语
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

03/13

英语
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler

实际应用(FA)

03/13

土耳其语
Temperature measurement
Thermometers and transmitters for the process industry

实际应用(FA)

02/20

英语
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie

实际应用(FA)

02/20

德语
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

竞争力手册(CP)

08/11

俄语
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности

竞争力手册(CP)

04/10

俄语
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
产品型号: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
一致性声明编号: EC_00568_01.17

EU Declaration

德语 , 英语 , fr
TC Heavy duty, Process TC Heavy duty, Process TC Explosion proof, Process RTD Explosion proof, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
产品型号: TH55-, TH54-, TH53-, TH15-, TU111-, TU121-, TU211-, TU221-, TH14-, TH13-
地区/国家: USA
认证机构: CSA
类别: I//A,B,C,D/
保护: IS, NI

Explosion Protection

英语
ACCESSORIES: PIPE THERMOWELL, Process RTD Explosion proof, Process RTD Hygienic, Process TC Explosion proof, Process TC Heavy duty, TC Heavy duty
产品型号: TU67-, TU55-, TU54-, TU53-, TU52-, TU51-, TH54-, TH53-, TH27-, TH14-, TH13-, T54-, T53-, T14-, T13-
地区/国家: Canada, Canada (CRN)
认证机构: CRN

Pressure Equipment

英语

显示更多
显示更少

附件/备件

???显示为PDF???

搜索

过滤

Order code

Specification

- Order code 71044062

  设备包

  2x screws, 1x sealing CDI-connector

  显示详细信息隐藏详细信息
- Order code 71386275

  显示详细信息隐藏详细信息
- Order code TMT142X-DA

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
F
- Nr F Order code TMT142X-HI

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Nr F Order code TMT142X-HL

  备件 TMT142X

  Spare parts TMT142X

  显示详细信息隐藏详细信息
- Order code TMT162A-MA

  TMT162A附件

  显示详细信息隐藏详细信息
- Order code TMT162A-MB

  TMT162A附件

  显示详细信息隐藏详细信息
- Order code TMT162A-MD

  TMT162A附件

  显示详细信息隐藏详细信息
- Order code TMT162X-DA

  备件 TMT162X

  显示详细信息隐藏详细信息
- Order code TMT162X-DB

  备件 TMT162X

  显示详细信息隐藏详细信息
- Order code TMT162X-DC

  备件 TMT162X

  显示详细信息隐藏详细信息
F
- Nr F Order code TMT162X-HI

  备件 TMT162X

  显示详细信息隐藏详细信息
- Nr F Order code TMT162X-HL

  备件 TMT162X

  显示详细信息隐藏详细信息
- Order code 51006845

  缆塞

  Cable gland NPT 1/2, D4-8.5, IP68

  显示详细信息隐藏详细信息
- Order code 51007995

  安装支架

  Mounting bracket SS316L, tube 1,5-3"

  显示详细信息隐藏详细信息
A
- Nr A Order code TU121-

  TC-Insert TU121, Gen.Purp. U.S.Style

  Spare part. Thermocouple Insert spring loaded. Thermocouple comply with EMF tables of ASTM E-230 and IEC60584. Color codes per ASTM E-230.

  显示详细信息隐藏详细信息
F
- Nr F Order code TU401-

  Enclosure TU401, U.S.Style

  显示详细信息隐藏详细信息
- Order code XPT0004-

  Spare Parts Kit Cover TA30R

  cover of connecting head

  显示详细信息隐藏详细信息
F
- Nr F Order code TA30H-

  Terminal Head TA30H

  Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  显示详细信息隐藏详细信息
A
- Nr A Order code TA30R-

  Terminal Head TA30R

  Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.

  显示详细信息隐藏详细信息
E
- Nr E Order code TU54-

  Thermowell TU54, Flanged U.S.Style

  Bar stock Thermowell, CRN Number. The Flange is welded on.

  显示详细信息隐藏详细信息
- Order code TMT142E-

  Electronic TMT142E

  显示详细信息隐藏详细信息
- Order code TMT162E-

  Electronic TMT162

  显示详细信息隐藏详细信息
- Order code TMT181-

  iTEMP TMT181, Head Transmitter PCP

  Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code TMT182-

  iTEMP TMT182, Head Transmitter HART

  Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

  显示详细信息隐藏详细信息
- Order code TMT82-

  iTEMP TMT82, Transmitter HART

  2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

  显示详细信息隐藏详细信息
- Order code TMT84-

  iTEMP TMT84, Transmitter PA

  Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

  显示详细信息隐藏详细信息
- Order code TMT85-

  iTEMP TMT85, Transmitter FF

  Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

  显示详细信息隐藏详细信息
F
- Nr F Order code TMT142G-

  Housing TMT142G

  显示详细信息隐藏详细信息
- Nr F Order code TMT162G-

  Housing TMT162

  显示详细信息隐藏详细信息
- Order code TXU10-

  Configuration Kit TXU10

  for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

  显示详细信息隐藏详细信息
- Order code READWIN-

  Readwin 2000 Operation + Read. software

  显示详细信息隐藏详细信息
- Order code TID10-

  Display Unit Head Transmitter

  to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

  显示详细信息隐藏详细信息
- Order code FXA195-

  Commubox FXA195

  Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

  显示详细信息隐藏详细信息
- Order code TH55-

  显示详细信息隐藏详细信息
