T54

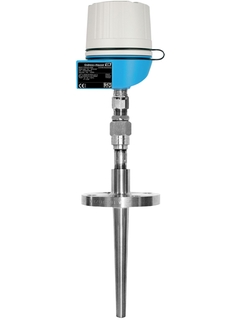

防爆型热电偶(TC)温度计(US型)

在挑战性应用中安全监测过程温度，例如：在油气行业中

坚固耐用的温度计可以在苛刻工况条件下和安全应用场合中使用，例如：化工、油气和能源行业。采用坚固耐用的热保护套管和特殊材料，满足恶劣工况、腐蚀性物质和最高压力的测量要求。与具有所有通用通信方式的模块化变送器配套使用，可以直接测量；相比于直接接线的传感器，具有更高的测量精度和可靠性。可以灵活设置。

简易产品
轻松执行仪表选型、安装和操作

仪表技术性能

选型便捷程度

什么是FLEX产品选型

标准产品
测量可靠、坚固耐用、低维护需求

仪表技术性能

选型便捷程度

什么是FLEX产品选型

高端产品
功能丰富，适用范围广

仪表技术性能

选型便捷程度

什么是FLEX产品选型

定制产品
专门针对严苛工况设计

仪表技术性能

选型便捷程度

特殊选型

什么是FLEX产品选型

FLEX产品选型	仪表技术性能	选型便捷程度
F L E X Fundamental选型完美胜任基本测量任务	仪表技术性能	选型便捷程度
F L E X Lean选型轻松应对关键工艺的测量挑战	仪表技术性能	选型便捷程度
F L E X Extended选型创新技术助力工艺流程优化	仪表技术性能	选型便捷程度
F L E X Xpert选型满足严苛工况的特殊测量要求	仪表技术性能	选型便捷程度特殊选型

获取FLEX产品选型的详细信息

选型

比较

此产品暂未在中国市场销售

产品规格参数
测量精度

Cl. 1，遵循IEC 60584标准
Cl. 2，遵循IEC 60584标准

响应时间

取决于设置
63% rt = 15 s

最大过程压力（静压）

20 °C时：500 bar (7.252 psi)

工作温度范围

T型：
-270...370 °C
(-454 ...698 °F)
J型：
-210...720 °C
(-346...1.328 °F) E型：
-270...820 °C
(-454...1.508 °F)
K型：
-270...1.150 °C
(-454...2.102 °F)
N型：
-270...1.150 °C
(-454...2.102 °F)

所需最大插入深度

最大2,743 mm (108,00'')

快速选择

从我们建议的选项中选择

售价

<%label%>
-- selected coding

-- selected label

99.999,00
<%label%>
如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
<%feature%>
-- selected coding

-- selected label

99.999,00
<%feature%>
<%coding%>

<%label%>

99.999,00

如需查看其他非推荐选项，请使用 Configurator进行完整产品选型
Process Connection
<%coding%>

<%label%>

99.999,00

<%coding%>

<%label%>

99.999,00

<%message%>

T54

显示详细信息隐藏详细信息

显示详细信息

返回进行快速选择

<%feature%>

<%coding%>

<%label%>

添加到购物车

可选附加功能

请使用 Configurator进行完整产品选型

或

个性化配置

从所有可用选项中继续选择

配置

优势
FM/CSA XP Cl. I, Div. 1认证型温度计，具有最高安全性
一站式温度测量解决方案。内置传感器的一流变送器，适用于苛刻过程行业应用。
拆箱后直接安装使用
安装在大多数设备上均能提升电气隔离性能(2 kV)
简单的模块化结构：性价比高。订购和重新订购简单。包含传感器、热保护套管和变送器的整体单元提供完整测量点解决方案
所有iTEMP®变送器的长期稳定性均≤ 0.05 % /年

应用领域
传感器可以在以下过程行业中使用，例如：
化工行业
石化行业
炼油厂
海上平台

特征和规格

测量原理

热电偶
特点/应用

英标
模块化温度计
重尘应用
法兰过程连接
带延长管
带热保护套管（金属）
热保护套管

棒材（钻孔）
铠装芯子/探头

矿物绝缘材料（MI），可弯曲
热保护套管外径

7/8'' (22.23 mm)
17/16'' (26.99 mm)
所需最大插入深度

最大2,743 mm (108,00'')
热保护套管材质

1.4401 (316)
可选带涂层

未设置
过程连接

法兰：
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1.5" 150 RF (B16.5)
ASME 1.5" 300 RF (B16.5)
ASME 1.5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)
热保护套管末端类型

直管型
锥管型
表面光洁度Ra

1.6 μm (63.0 μin.)
工作温度范围

T型：
-270...370 °C
(-454 ...698 °F)
J型：
-210...720 °C
(-346...1.328 °F) E型：
-270...820 °C
(-454...1.508 °F)
K型：
-270...1.150 °C
(-454...2.102 °F)
N型：
-270...1.150 °C
(-454...2.102 °F)
最大过程压力（静压）

20 °C时：500 bar (7.252 psi)
测量精度

Cl. 1，遵循IEC 60584标准
Cl. 2，遵循IEC 60584标准
响应时间

取决于设置
63% rt = 15 s
模块化温度变送器

是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS）
防爆认证

FM XP
CSA XP
FM/CSA XP
CSA
证书

SIL（仅针对变送器）
