产品规格参数
-
测量精度
Cl. A ，遵循IEC 60751标准
Cl. AA，遵循IEC 60751标准 -
响应时间
取决于设置
t50 = 2 s
t90 = 5 s -
最大过程压力（静压）
20 °C时：40 bar (580 psi)
-
工作温度范围
PT 100：
-200...600 °C
(-328...1.112 °F) -
所需最大插入深度
最大10,000.00 mm (393.70'')
应用领域
温度计主要用于化工行业，也适合其它行业应用。头部装配变送器的设备可即装即用，与直接连线的传感器相比，增强了测量精确度和可靠性。多种过程连接、规格和材质提供了应用的灵活性。
优势
模块化设计，采用符合DIN EN 50446的标准接线盒和客户指定的浸入长度，灵活性高
芯子兼容性高，设计符合DIN 43772标准
短锥型端部，加快反应时间
头部变送器选择容易：模拟输出4至20 mA、HART®、PROFIBUS® PA或 FF现场总线
老产品
成功案例
| FLEX产品选型 | 仪表技术性能 | 选型便捷程度 |
|---|---|---|
Fundamental选型 完美胜任基本测量任务 |
仪表技术性能
|
选型便捷程度
|
Lean选型 轻松应对关键工艺的测量挑战 |
仪表技术性能
|
选型便捷程度
|
Extended选型 创新技术助力工艺流程优化 |
仪表技术性能
|
选型便捷程度
|
Xpert选型 满足严苛工况的特殊测量要求 |
仪表技术性能
|
选型便捷程度
特殊选型 |
13文档
-
-
技术资料（TI）
技术资料 Omnigrad T TR25

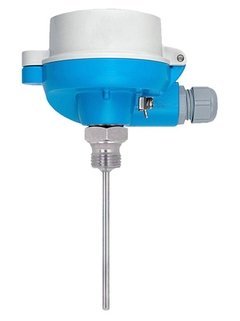

热电阻(RTD) 温度计 无延长颈，螺纹连接 PCP (4...20 mA)、HART® 或PROFIBUS PA® 电子部件
EN ZH 01/03/2004语言:
中文
版本:
01/03/2004
文件大小:
458.1 KB
文件名:
TI270Tzh_0304.pdf
-
-
-
技术资料（TI）
Omnigrad T TR25 技术资料
一体式热电阻(RTD)，不带延长颈，带螺纹过程连接
EN ZH 02/10/2013语言:
中文
版本:
02/10/2013
文件大小:
1.4 MB
文件名:
TI01119TZH_0113.pdf
-
-
-
安全指南（XA）
TRxx、TCxx、TS211、iTHERM TS111、TM211、TPx100、TSx310、TM1x1、TM411、TM412
温度计和测温芯子 Ex nA IIC T6-T1 Gc
EN ZH 31/07/2020语言:
中文
版本:
31/07/2020
文件大小:
1.3 MB
文件名:
XA02111TZH_0120.pdf
-
-
-
安全指南（XA）
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN ZH 10/03/202002/11/2016语言:
英语
版本:
10/03/2020
文件大小:
171.9 KB
文件名:
XA01459TEN_0220.pdf
-
-
-
安全指南（XA）
-
-
-
特殊文档（SD）
Device viewer
Technical documentation in other languages
语言:
英语
版本:
14/07/2021
文件大小:
478.5 KB
文件名:
SD02429R09EN_0121.pdf
-
-
-
制造商一致性声明
Product family: Process RTD general purpose
Product root: TR25- Declaration number: HE_00513_01.17 Manufacturer specification: RoHS
语言:
英语
版本:
13/03/2017
文件大小:
188.6 KB
文件名:
HE_00513_01.17 China RoHS TR25.pdf
-
-
-
制造商一致性声明
Product family: Process RTD general purpose, Process RTD heavy duty, PROCESS RTD HYGIENIC, Process TC general purpose
Product root: TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-
语言:
英语
版本:
16/12/2010
文件大小:
61.2 KB
文件名:
MD-10039a.pdf
-
-
-
EU一致性声明
Product family: Accessories: RTD insert, Accessories: TC insert, ACCESSORIES: T_INSERTS, Process RTD direct contact, PROCESS RTD GENERAL PURPOSE, PROCESS RTD HEAVY DUTY, Process RTD hygienic, PROCESS TC DIRECT CONTACT, PROCESS TC DIRECT IN CONTACT, Process TC general purpose, PROCESS TC HEAVY DUTY
Product root: TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310- Declaration number: EC_00169_03.16
EN ZH 01/07/2021语言:
英语
版本:
01/07/2021
文件大小:
167.4 KB
文件名:
EC_00169_03.16.pdf
-
-
-
EU一致性声明
Product family: Industrial modular thermometer, LOW COST RTD GENERAL PURPOSE, MAGPHANT, Plugs RTD direct contact, PROCESS RTD DIR ECT CONTACT, PROCESS RTD DIRECT IN CONTACT, Process RTD explosion proof, PROCESS RTD GENERAL PURPOSE, PROCESS RTDHEAVY DUTY, PROCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC direct in contact, PROCESS TC EXPLOSION PROOF, PROCESS TCGENERA L PURPOSE, PROCESS TC HEAVY DUTY, RTD-THERMOMETER
Product root: DTT31-, DTT31L-, DTT35-, DTT35L-, GPTL-, MLTTS00-, MLTTS01-, OTR31-, OTR35-, OTR90-, OTR91-, OTR92-, OTR93-, OTR94-, OTR95-, OTR96-, T13-, T14-, T15-, T53-, T54-, T55-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH 52-, TH53-, TH54-, TH55-, TH56-, TM401-, TM411-, TMR31-, TMR31L-, TMR35-, TMR35L-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, T MT470L-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-,<b r/>TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TST90-, TTR31-, TTR35- {ZMMM_
EN ZH 20/12/2021语言:
英语
版本:
20/12/2021
文件大小:
156 KB
文件名:
EC_00568_02.21.pdf
-
输入图号，查询备件
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
垫圈
-
没有被分类的
订货号52028179 -
-
显示屏
-
没有被分类的
订货号60017971 -
-
大气补偿过滤口
-
没有被分类的
订货号71043745 -
-
Fieldbus 接头
-
没有被分类的
订货号71090687 -
-
设备包
-
没有被分类的
订货号71044061 -
-
垫片
-
没有被分类的
订货号71367427 -
-
Spare parts kit O-ring TA20R
-
没有被分类的
订货号71586415 -
-
接线盒 TA20A
-
外壳/外壳附件
部件编号订货号ATA20A- -
-
接线盒 TA20B
-
外壳/外壳附件
部件编号订货号ATA20B- -
-
接线盒 TA21E
-
外壳/外壳附件
部件编号订货号ATA21E- -
-
通讯接口 FXA195
-
没有被分类的
订货号FXA195- -
-
Readwin 2000调试包 READWIN
-
没有被分类的
订货号READWIN- -
-
模块温度变送器 TMT180
-
电子的（传感器）
部件编号订货号DTMT180- -
-
仪表调试包 TXU10
-
没有被分类的
订货号TXU10- -
-
模块温度变送器 TMT82
-
电子的（传感器）
部件编号订货号DTMT82- -
-
模块温度变送器 TMT84
-
电子的（传感器）
部件编号订货号DTMT84- -
-
模块温度变送器 TMT85
-
电子的（传感器）
部件编号订货号DTMT85- -
-
温度变送器显示器TID10
-
电子的（传感器）
部件编号订货号DTID10- -
-
接线头 TA30A
-
外壳/外壳附件
部件编号订货号ATA30A- -
-
接线头 TA30D
-
外壳/外壳附件
部件编号订货号ATA30D- -
-
接线盒 TA30P
-
外壳/外壳附件
部件编号订货号ATA30P- -
-
模块温度变送器 TMT182
-
电子的（传感器）
部件编号订货号DTMT182- -
3 products & bundles
3产品
